СИСТЕМА БИОЛОГИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД АНИЛОН®

Система биологической очистки АНИЛОН® производства ООО
Система биологической очистки АНИЛОН® производства ООО "АНИОН"

АНИЛОН® – это система биологической очистки сточных вод «Solid-clAir» (производство фирмы «Solid Clair Watersystems GmbH&Co.KG», Германия) и полиэтиленовая двухкамерная бесшовная емкость объемом 3700 или 4900 л производства фирмы ООО «АНИОН».

Очистка бытовых стоков запатентована и соответствует европейским стандартам (DIN EN 12566-3, Класс стока C и D) и национальным стандартам (СанПиН 2.1.5.980-00).
В устройствах Solid-clAir используется технология SBR (Sequencing Batch Reactor - реактор с прерывистой аэрацией), которая предусматривает промежуточный отстой поступающих неочищенных сточных вод с последующей порционной биологической обработкой.

Общая информация по системе АНИЛОН®
Патент на систему очистки бытовых стоков АНИЛОН®
Инструкция по монтажу №IM-0212-RU-ANION®
Инструкция по обслуживанию и уходу №BH_CQ_31.01-0112-RU
Видео по монтажу очистной системы АНИЛОН®

ПРЕИМУЩЕСТВА СИСТЕМЫ

Экономичность:

Низкое потребление электроэнергии по сравнению с другими очистными системами за счет применения технологии прерывистой аэрации (SBR-реактор). Потребление менее 210 кВт/в год
За счет малой массы емкостей, их монтаж производится без привлечения специальной техники для подъема крупногабаритных изделий.
Надежность и долговечность:

Все элементы системы долговечны, не подвержены коррозии, устойчивы к агрессивному воздействию сточных вод;
Бесшовные полиэтиленовые емкости, 100% водонепроницаемость;
За счет отсутствия вращающихся деталей, система не подвержена засорам;
Конструкция емкостей позволяет ее легко «якорить», «всплытие» исключается;
Система обеспечивает приемку и очистку залпового сброса стоков до 500 л. в течение 6 часов;
В процессе очистки стоков не происходит попадание ила из реактора в очищенную воду, в следствие чего возникают дополнительные преимущества:
Не требуется доочистка воды перед ее отводом на рельеф;
Не заиливаются дренажные колодцы;
Уменьшается время выхода на режим после первого запуска в эксплуатацию.
Аэролифты (воздушно-пузырьковые насосы) имеют достаточное сечение (ø 50 мм) и помещены в защитный кожух, что не позволяет им засоряться;
При отключении электроэнергии система не переполняется и начинает работать как многокамерный отстойник;
После возобновления подачи электропитания, нормальная работа системы автоматически восстанавливается;
Система очистки АНИЛОН® позволяет производить качественную очистку даже при существенном (в 2,1 раза сверх номинального) возрастании количества стоков (например, приезд гостей);
Все электрическое оборудование вынесено из септика.
Простота и удобство в эксплуатации:

Система полностью собрана и укомплектована на заводе, готова к установке. Никакие доработки, настройки и регулировки на «месте», а тем более в процессе эксплуатации на требуется;
Просто обслуживания и обеспечение легкого доступа ко всем элементам для проведении регламентных работ и устранения неисправностей, возникших при неправильном использовании;
Полная автоматизация процесса очистки. Возможность перепрограммирования системы;
Выносной шкаф управления;
Система снабжена автономным электропитанием для документирования отказов в работе, сбоев, ошибок;
Бесшумная работа компрессора;
Эстетичноcть:

Крышка системы занимает незначительную площадь и выполнена в форме декоративного камня.

септик
Шкаф управления

Состав системы очистки:

Цельнолитой полиэтиленовый двухкамерный резервуарвместимостью 3700 или 4900 л. в комплекте с крышкой и удлиняющей горловиной, с входным патрубком (D110) для подвода стоков, с выходным патрубком (D110) для отвода очищенной воды, с патрубком (D110) для воздушных шлангов.

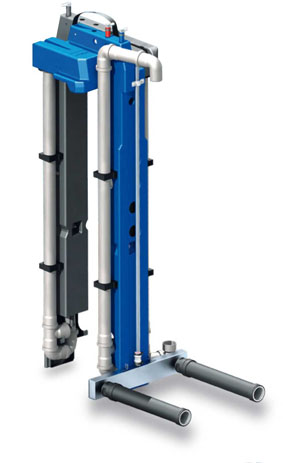

Моноблок реактора SBR.(SBR- реактор с прерывистой аэрацией). Для осуществления попеременной перекачки воды между камерами септика, для проведения аэрации очищаемых стоков, а также для отвода очищенной воды.

Поставляется установленным на перегородке между камерами емкости.

Шкаф управления. Шкаф управления для настенного монтажа. В нем размещены: электронный микропроцессорный блок управления «Solid - clAir Control» , четыре воздушных электромагнитных клапана и малогабаритный воздушный компрессор.

Принцип работы системы:

Каждый «цикл» биологической очистки в «РЕАКТОРе» делится на 5 последовательных «фаз»:

1. Перекачка жидкостей между камерами и отвод очищенной воды осуществляется «эрлифтами» (воздушными пузырьковыми насосами), а аэрация стоков - сдвоенным «вантузом» (сдвоенным аэратором или устройством для выпуска сжатого воздуха) моноблока SBR-реактора «Solid-clAir Quick» (см. рис.1). Работа моноблока SBR-реактора обеспечивается за счет попеременной подачи сжатого воздуха от компрессора к его элементам (к каждому эрлифту и к аэратору) при открытии соответствующих электромагнитных клапанов, управляемых микропроцессорным блоком «Solid - clAir Control».

2. Стоки из «буферной зоны» «НАКОПИТЕЛЯ» в начале каждого цикла перекачиваются во вторую камеру (в «РЕАКТОР») одним из трех эрлифтов моноблока В «РЕАКТОРе» стоки перемешиваются и насыщаются воздухом с помощью сдвоенного вантуза моноблока. Очищенная вода выводится из второй камеры вторым эрлифтом моноблока, а затем избыточный активный ил перекачивается из реактора в первую камеру септика третьим эрлифтом.

3. «Денитрификация» - процесс разложения нитратов до газообразного азота аэробными бактериями в анаэробных (без кислорода) условиях. Во время фазы «денитрификация» на несколько секунд включается «аэратор» для перемешивания и интенсификации переработки нитратов активным илом.

4. «Аэрация» (насыщение кислородом воздуха) позволяет разбить на составляющие органические вещества, которые начинают активно использоваться бактериями, разлагающими их на все более мелкие частицы. При принудительном насыщении сточных вод воздухом аэробные бактерии начинают интенсивно размножаться и образуют большие колонии (активный ил), которые питаются органическими веществами.

5. Во время «фазы отстоя» активный ил садится на дно реактора, а сверху остается очищенная вода. Очищенная вода эрлифтом выводится из верней части «РЕАКТОРа» (из зоны «чистой воды»). Во время фазы «отвод избыточного ила» происходит перекачка эрлифтом части активного ила из нижней части «РЕАКТОРа» обратно в «НАКОПИТЕЛЬ».
