KONTROL DPR602_902
DPH / DRX

Система измерения окислительно-восстановительного потенциала, водородного показателя pH и температуры в бассейнах

№ руководства : 0000136447
Rev. 1.2

1 НАчало работы

1.1 приветствие

1.2 Содержимое упаковки

A          Датчик водородного показателя pH
B          Датчик окислительно-восстановительного
потенциала
C          Анкерные болты для настенного монтажа
D         Набор для буферного раствора
E          Гаечный ключ для фильтра

1.3__Технические условия

Панель

Размер:     700x 600 (x 10) мм
Вес: 10 Кг
Приёмник образцов воды: 4X6
Выпуск образцов воды: 8X12
Регулятор потока: переменной площади 5 л/час… 90 л/час
Тревога при отсутствии потока: язычковый геркон

измерение pH/окислительно-восстановительного потенциала

Электрод: SRH-1-S-1,5 –999… +999 мВ, 3 бар, 60 °C
Электрод pH: SPH-1-S-1.5, pH 0…14, 3 бар, 60 °C

Электронное устройство

Модель: Насос DPH DRX
Диапазон измерения: pH 0…14, окислительно-восстановительный потенциал –999…+999 мВ, температура 0…125 °C
Типы управления: Вкл/Выкл, простой/работа, пропорционально импульсу, пропорционально току
Выходы: реле/ ток мА/ импульсные
Калибровка: самокалибровка по водородному показателю pH, окислительно-восстановительному потенциалу
Стандартное напряжение электропитания: 230 В ± 10%, 50,60Гц (доступна модель для 115 В)

Проводимость

Максимально допустимое значение проводимости - 3000 мкСм.

Дополнительные комплектующие

Датчик температуры: PT100

1.4 Предупреждение

Рекомендуется хранить гидравлические узлы, содержащие датчики pH и окислительно-восстановительного потенциала, в чистых помещениях.

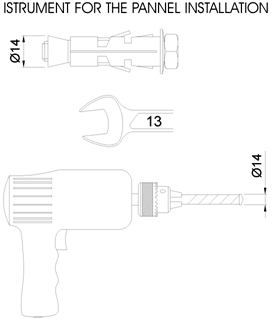

1.5 ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ МОНТАЖА

2 монтаж

Перед установкой верхней панели или перед каком-либо техобслуживании отключите электропитание. Убедитесь, что напряжение источника электропитания совпадает с указанным на инструменте Tekna DPR. Несоблюдение требований, указанных в данном руководстве, может привести к травме, повреждению оборудования, окружающих предметов или к некорректной работе оборудования.

установка оборудования:

• Настенный монтаж панели необходимо выполнять на такой высоте, чтобы обеспечить доступ как к верхней, так и к нижней ее части.
• Прим.: Поместите панель на ровной (и по возможности отвесно вертикальной) поверхности. Не рекомендуется загромождать различными предметами пол вблизи панели; это затруднит доступ к ней.
• Подключите водоприёмник к точке ввода; обеспечьте непрерывный поток воды между 40 и 60 л/час; давление должно быть на 0,5 бар больше внешнего противодавления.
• Скорость потока должна быть постоянной. Изменения скорости могут привести к ошибке измерения 1.5%/D л/час.
• Сбой электропитания может привести к опорожнению напорной трубы. В качестве меры предосторожности рекомендуется установить на входе запорный клапан; он предотвратит опустошение держателя датчика.
• Подключите выход к точке возврата воды с противодавлением меньшим, чем входное давление.

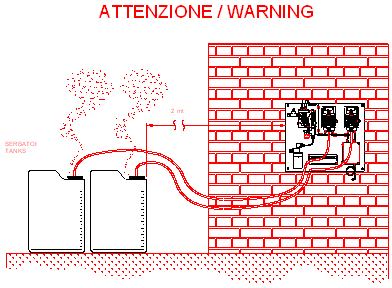

Установка резервуаров

Запрещается оставлять под панелью емкости с химическими веществами. Их испарения могут привести к повреждению оборудования. Рекомендуемое расстояние – НЕ МЕНЕЕ двух метров.

ПРИМ: Вышеупомянутая калибровка датчиков, подключение дозирующего насоса, а также их использование – см. РУКОВОДСТВО ПО МОНТАЖУ Tekna DPR.

2.1 Крепление системы

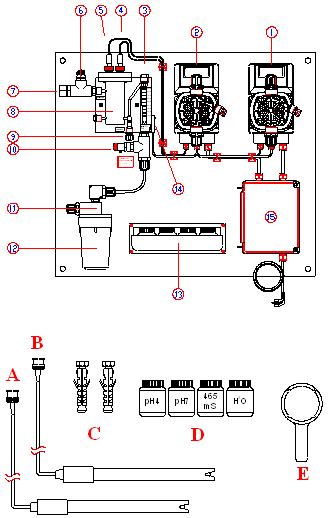

2.2 описание компонентов

1. Насос DRX
2. Насос DPH
3. Панель
4. Датчик окислительно-восстановительного баланса
5. Датчик водородного показателя pH
6. Выпуск образцов воды 8X12
7. Место для температурного датчика PT100 (опционального)
8. Плексигласовый корпус
9. Клапан регулировки потока
10. Пробка для периодического обслуживания резервуара и взятия образцов
11. Приемник образцов воды 4X6
12. Фильтр
13. Карман документов
14. Датчик потока

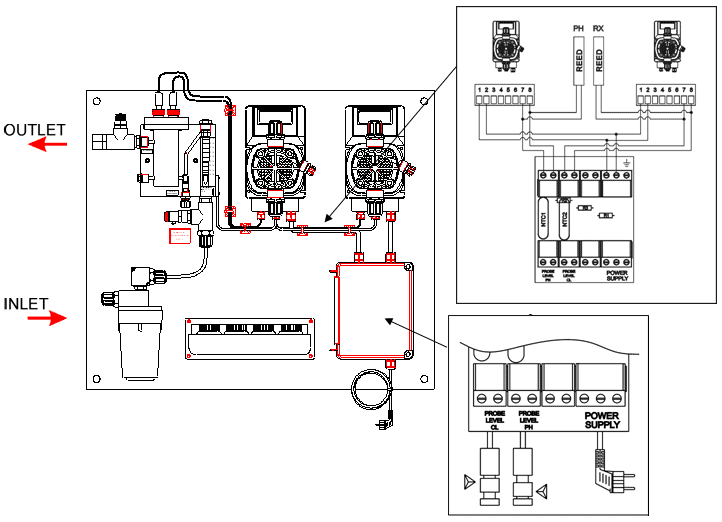

15. Клеммная коробка (см. ниже)

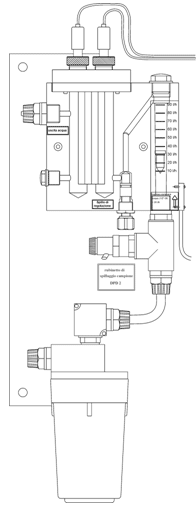

2.3 Гидравлические соединения

2.5 Отключение Тревоги

При отсутствии воды насосы Tekna DPR отключаются, загорается красный тревожный светодиод и символ «Тревога». При восстановлении подачи воды насосы начинают работать в режиме измерения дозы, но красный светодиод не гаснет, показывая тем самым, что был подан сигнал тревоги. Отключить светодиод можно кнопкой “Start/Stop” (Пуск/Стоп).

Вышеупомянутое отключение тревоги оборудования Tekna DPR – см. соответствующие руководства.

3 настройка и эксплуатация

3.1 гидравлические узлы

Подключите напорную трубу и дренажную трубу; регулятором потока задайте значение 60 л/час. Убедитесь, что нет утечки воды.

3.2 Программирование и настройка

Программирование – см. Руководство Tekna ТPR.

4 обслуживание и комплектующие

Гидравлические узлы необходимо постоянно содержать в чистоте.

 5 УСТРАНЕНИЕ НЕИСПРАВОСТЕЙ

При обнаружении утечек проверьте гидравлические соединения.
