Прибор для измерения электрической проводимости (0÷200 мкСм) - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
Внимательно прочитайте настоящее Руководство, обратив особое внимание на сделанные предупреждения. Всегда соблюдайте необходимую технику безопасности, в т.ч. используйте соответствующую защиту для лица и глаз, а также защитную одежду.
Диапазон химических измерений: 0÷20000 мкСм
Постоянная кондуктометрического датчика |
Диапазон измерений |
C= 0,1; K= 10 |
1÷200 мкСм |
Точность: 1% FS (коэффициент надежности)
Калибровка датчика: специальное программное обеспечение
Диапазон температурных измерений: от 0 до +100 °C (разрешение 1 °C)
Автоматическая термокомпенсация от 0 до 100 °C посредством сенсора PT 100 или ручной настройки прибора.
Релейный выход: Уставка 2 (макс. активная нагрузка: 10 А, 250 В перем. тока)
Токовый выход: 1 (макс. нагрузка 500 Ом) [Точность ±2% F.S. (коэффициент надежности)]
Вход: 15÷30 В перем./пост. тока
Электропитание: 90÷265 В перем. тока, 50/60 Гц
Номинальная нагрузка: 5 ВА макс.
Предохранители: 500 мА (с замедлением)
Дисплей: ЖК-дисплей, 2 строки, 16 символов
Клавиатура: 4 клавиши

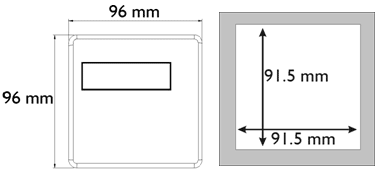

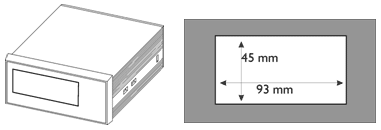

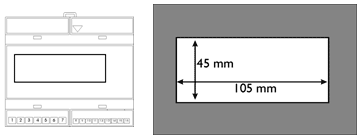

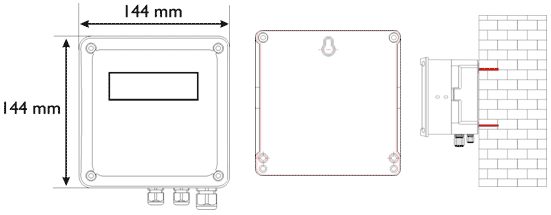

Размеры:
Степень защиты:
Внимательно прочитайте настоящее Руководство, прежде чем приступать к монтажным работам и эксплуатации системы.
Дозирующий блок необходимо подсоединить к источнику питания с помощью омниполярного переключателя так, чтобы расстояние между разомкнутыми контактами составило не более 3 мм.

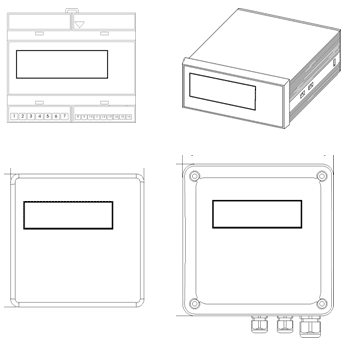

Проверьте купленную модель на предмет соответствия ссылкам (монтаж, настройка, программирование), которые даются в Руководстве.
При выполнении соединений используйте схему цепи управления, представленную в настоящем Руководстве.
ВНИМАНИЕ: Всегда соблюдайте необходимую технику безопасности, в т.ч. используйте соответствующие средства индивидуальной защиты для глаз, лица и рук, а также защитную одежду.
ВНИМАНИЕ: Перед началом выполнения работ по монтажу или обслуживанию данного оборудования отсоедините его от источника питания.
IT всегда работает над усовершенствованием продуктов и оставляет за собой право вносить изменения в любой время, без предварительного уведомления.
Несоблюдение норм, представленных в настоящем Руководстве, может привести к повреждению имущества или нанесению травм работникам, а также повреждению оборудования или нарушению его нормальной эксплуатации.
Обеспечьте все необходимые материалы для выполнения монтажных работ.

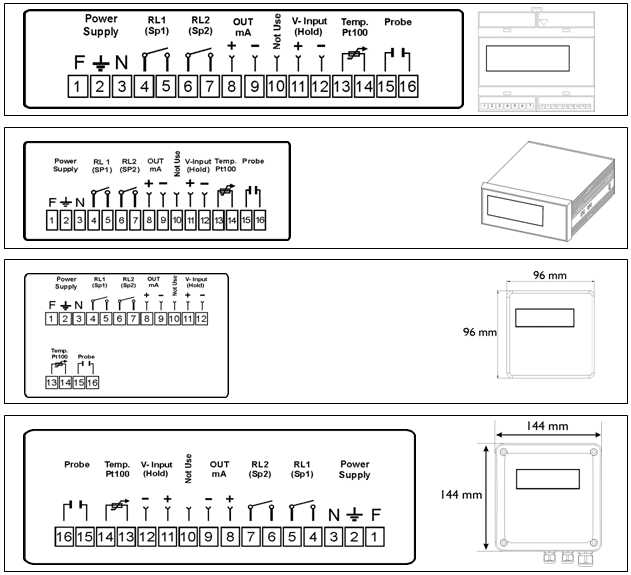

Клемма |
Название |
1 |
Фаза (питание 230 В перем. тока) |
2 |
Земля |
3 |
Нейтраль (питание 230 В перем. тока) |
4-5 |
Реле, уставка 1 |
6-7 |
Реле, уставка 2 |
8-9 |
Токовый выход 0/4÷20 мА |
10 |
Не используется |
11-12 |
Вход В пост. тока |
13-14 |
Вход температурного датчика |
15-16 |
Вход кондуктометрического датчика |
Отсутствуют

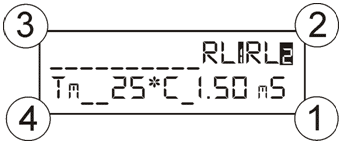

Зона 1 = Химическое измерение электропроводности
Зона 2 = Состояние реле 1 и 2. Если номер реле мигает, это означает, что состояние контакта изменилось
Зона 3 = Аварийная сигнализация
Зона 4 = Ручной/автоматический контроль температуры при измерении электропроводности
Примечание: Символ RL2 превращается в RLA, когда уставка 2 задается для аварийной сигнализации.
Esc/Mode = Клавиша дв. действия: Esc = Немедленный выход из меню, Mode = Меню быстрой настройки
Enter/Cal = Клавиша дв. действия: Enter = Функция подтверждения, Cal = Немедл. доступ к выполнению калибровки
Up = Клавиша увеличения
Down = Клавиша уменьшения
Функция калибровки датчика (Нажмите клавишу Cal и удерживайте ее в нажатом состоянии в течение 3 с.
[для выхода нажмите клавишу Esc])
Функция выбора режима (меню быстрого программирования) (Нажмите клавишу Mode и удерживайте ее в нажатом состоянии в течение 1 с. Осуществите выбор с помощью клавиш Up и Down)
Примечание: Прибор автоматически сбрасывает данную функцию через 10 с.
Функция меню настройки (Нажмите клавиши Enter и Esc и удерживайте их в нажатом состоянии в течение 5 с.)
Функция восстановления параметров по умолчанию
Примечание: Чтобы выйти из меню, нажмите клавишу Esc.
(*) Прибор выполняет проверку стабильности измерений в течение 10 минут; в случае ошибки, через 60 с. он выдает сообщение ERROR/ОШИБКА. См. Раздел “Выявление и устранение неисправностей”.
Одновременно нажмите клавиши Enter и Esc. Программирование значений:
Меню программирования (Параметры по умолчанию) |
|||
Язык |
|||
Настройка языка |
UK |
||
Уставка 1 |
|||
Значение уставки |
100 мкСм |
||
Тип дозирования |
Высокий |
||
Область пропорционального регулирования |
1 мкСм |
||
Гистерезис |
OFF/ВЫКЛ |
||
Таймер ON/ВКЛ |
OFF/ВЫКЛ |
||
Таймер OFF/ВЫКЛ |
OFF/ВЫКЛ |
||
Начало с задержкой |
OFF/ВЫКЛ |
||
Конец с задержкой |
OFF/ВЫКЛ |
||
Уставка 2 (Уставка 1 может быть выбрана для дозирования или для аварийной сигнализации, см. меню дополнительных возможностей) |
|||
Значение уставки |
100 мкСм |
||
Тип дозирования |
Высокий |
||
Область пропорционального регулирования |
1 мкСм |
||
Гистерезис |
OFF/ВЫКЛ |
||
Таймер ON/ВКЛ |
OFF/ВЫКЛ |
||
Таймер OFF/ВЫКЛ |
OFF/ВЫКЛ |
||
Начало с задержкой |
OFF/ВЫКЛ |
||
Конец с задержкой |
OFF/ВЫКЛ |
||
Температура (*) |
|||
Единицы измерения |
°C |
||
Значение, вводимое вручную |
25 °C |
||
Исходная температура |
25 °C |
||
Коэффициент температуры |
OFF/ВЫКЛ |
||
Выход мА |
|||
Диапазон 0/4÷20 мА |
4÷20 мА |
||
Значение для 0 / 4 мА |
Значение 1 мкСм |
||
Значение для 20 мА |
Значение 200 мкСм |
||
Дополнительные возможности |
|||
Выбор датчика (постоянная элемента) |
C= 0,1 см?? |
||
Уставка 2 – дозирование или авар. сигнализация |
Дозирование |
||
Блокировочный ввод – разрешение/запрет |
Разрешено = ON/ВКЛ |
||
Калибровка – разрешение/запрет |
Разрешено = ON/ВКЛ |
||
Статистика |
|||
Количество аварийных сигналов в ходе измерения |
0 |
||
Количество срабатываний RL1 |
0 |
||
Количество срабатываний RL2 |
0 |
||
Количество сигналов блокировочного ввода |
0 |
||
Сброс статистики |
|
||
Панель управления |
|||
Контакт реле 1 нормально разомкнут/замкнут |
Нормально разомкнут |
||
Контакт реле 2 нормально разомкнут/замкнут |
Нормально разомкнут |
||
Ручной токовый выход |
Генератор тока 0÷20 мА |
||
Входной сигнал датчика Ом • см |
Отображение сигнала в Ом • см |
||
Имеется сигнал блокировки |
Сигнал имеется, ON/ВКЛ; |
||
Калибровка температурного датчика |
Настройка значения смещения |
||
Версия программно-аппаратных средств |
X.X |
||
Сброс настроек прибора |
Восстановление значений по умолчанию |
||
Пароль |
0000 |
Одновременно нажмите клавиши Enter и Esc и удерживайте их в нажатом состоянии в течение 5 с., чтобы получить доступ в меню программирования прибора.
Меню настройки языка: Выберите в меню необходимый язык:
итальянский
английский
французский
испанский
немецкий
Меню настройки уставки 1: Настройте параметры дозирования; все настройки будут активированы через реле 1.
Меню содержит следующие пункты:
Пункт меню |
Значения по умолчанию |
Предельные значения |
Значение уставки |
100 мкСм |
1÷200 мкСм |
Тип дозирования |
Высокий |
Высокий или низкий |
Область пропорционального регулирования |
1 мкСм |
1÷50 мкСм |
Гистерезис |
OFF/ВЫКЛ |
0,01 ÷ 40 мкСм |
Таймер ON/ВКЛ |
OFF/ВЫКЛ |
OFF/ВЫКЛ…1÷480 минут |
Таймер OFF/ВЫКЛ |
OFF/ВЫКЛ |
OFF/ВЫКЛ…1÷480 минут |
Начало с задержкой |
OFF/ВЫКЛ |
OFF/ВЫКЛ…3÷960 секунд |
Конец с задержкой |
OFF/ВЫКЛ |
OFF/ВЫКЛ…3÷960 секунд |
Меню настройки уставки 2: Настройте параметры дозирования; все настройки будут активированы через реле 2.
Данное меню содержит те же самые пункты, что меню уставки 1, если УСТАВКА 2 = Дозирование (см. меню дополнительных возможностей, стр. 8).
Если УСТАВКА 2 = АВАРИЙНАЯ СИГНАЛИЗАЦИЯ (см. меню дополнительных возможностей, стр. 8), реле 2 можно использовать для выдачи аварийного сигнала измерения для уставки 1. В таком случае меню изменится следующим образом:
Пункт меню |
Значения по умолчанию |
Предельные значения |
Область авар. сигнала, уставка 1 |
100 мкСм |
1÷100 мкСм |
OFA (уставка 1) |
OFF/ВЫКЛ |
OFF/ВЫКЛ÷960 минут |
Меню настройки температуры: Настройте температуру для автоматической компенсации измерения pH. Также имеется возможность настройки единиц измерения.
Пункт меню |
Значения по умолчанию |
Предельные значения |
Единицы измерения |
°C |
°C; °F |
Значение, вводимое вручную |
25 °C |
0÷100 °C; 32÷212 °F |
Исходная температура |
25 °C |
18°C; 20°C; 25°C; |
Коэффициент температуры |
OFF/ВЫКЛ |
OFF/ВЫКЛ…0,01÷10,00 %/°C |
Токовый выход: Настройте масштаб и значения токового выхода.
Пункт меню |
Значения по умолчанию |
Предельные значения |
Масштаб: 0/4÷20 мА |
4÷20 мА |
0÷20 мА; 4÷20 мА |
Значение: 0/4 мА (*) |
1 мкСм |
1÷200 мкСм |
Значение: 20 мА (*) |
200 мкСм |
1÷200 мкСм |
(* В случае линейной инверсии можно настроить масштаб (противоположное значение): 20 ÷ 4/0 мВ)
Меню дополнительных возможностей: Ниже перечисленные пункты можно использовать для изменения функций прибора, а также для управления каждой функцией. Данное меню предназначено только для определенного технического персонала.
Пункт меню |
Значения по умолчанию |
Предельные значения |
Выбор датчика (постоянная элемента) |
C = 0,1 см?? |
C = 1; 0,2; 0,1 см?? |
Уставка 2 – дозирование или аварийная сигнализация |
Дозирование |
SP1 дозирование или аварийная сигнализация |
Блокировочный ввод – разрешение/запрет |
ON/ВКЛ |
OFF/ВЫКЛ = запрещено; |
Калибровка – разрешение/запрет |
ON/ВКЛ |
OFF/ВЫКЛ = запрещено; |
Количество срабатываний прибора или вариаций можно отследить в меню Статистика.
Статистика |
||
Количество аварийных сигналов в ходе измерения |
0 |
|
Количество срабатываний RL1 |
0 |
|
Количество срабатываний RL2 |
0 |
|
Количество сигналов блокировочного ввода |
0 |
|
Сброс статистики |
|
В целях упрощения работы инсталлятора во время тестирования системы, все вводы и выводы на панели прибора имеют возможность ручной настройки и проверки через меню Панель управления.
Панель управления |
||
Контакт реле 1 нормально разомкнут/замкнут |
Нормально разомкнут |
|
Контакт реле 2 нормально разомкнут/замкнут |
Нормально разомкнут |
|
Ручной токовый выход |
Генератор тока 0÷20 мА |
|
Входной сигнал датчика Ом • см |
Отображение сигнала в Ом • см |
|
Имеется сигнал блокировки |
Сигнал имеется, ON/ВКЛ; |
|
Калибровка температурного датчика |
Настройка значения смещения |
|
Версия программно-аппаратных средств |
X.X |
Примечание: Прибор не имеет автоматического выхода из меню Панель управления, поэтому инсталлятор может работать в ручном режиме. Для выхода из меню нажмите клавишу ESC.
Все параметры по умолчанию можно восстановить через меню Сброс настроек прибора. Оно автоматически выходит в меню настроек. Параметры по умолчанию показаны на стр. 6.
Сброс настроек прибора |
Восстановление значений по умолчанию |
Меню настройки можно защитить от несанкционированного доступа с помощью меню Пароль. Стандартный пароль – 0000. Если запрограммированный пароль утерян или забыт, войдите в скрытое меню (см. стр. 5), чтобы восстановить заводские параметры по умолчанию.
Пароль |
0000 |

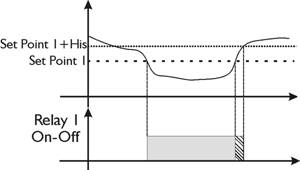

Срабатывание дозирования/пауза
(ON-OFF/ВКЛ-ВЫКЛ)
Прибор дает возможность выполнения автоматического регулирования и изменения химических измерений через уставку 1 посредством настройки дозирования с помощью реле 1 On-Off /Вкл-Выкл.
Настройку дозирования (см. пример сбоку) можно выполнить на основании следующих параметров:
Прибор начинает дозирование при значениях ниже 50 мкСм и прекращает дозирование при значениях выше 60 мкСм. В случае переключения на тип дозирования High/Высокий, процесс дозирования лимитируется прямо противоположным образом: дозирование начинается при значениях выше 50 мкСм и прекращается при значениях ниже 40 мкСм. Прибор допускает подачу двух доз по уставке 2 (реле 2).
Прибор дает возможность выполнения автоматического регулирования и изменения химических измерений через уставку 1 посредством настройки дозирования с помощью реле выдержки времени 1.
Настройку дозирования (см. пример сбоку) можно выполнить на основании следующих параметров:
Прибор начинает дозирование при значениях ниже 50 мкСм и прекращает дозирование при значениях выше 60 мкСм. В случае переключения на тип дозирования High/Высокий, процесс дозирования лимитируется прямо противоположным образом: дозирование начинается при значениях выше 50 мкСм и прекращается при значениях ниже 40 мкСм. Прибор допускает подачу двух доз по уставке 2 (реле 2).
Прибор дает возможность выполнения автоматического регулирования и изменения химических измерений через уставку 1 посредством настройки дозирования с помощью реле пропорционального дозирования 1.
Настройку дозирования (см. пример сбоку) можно выполнить на основании следующих параметров:
Прибор начинает дозирование при значениях ниже 50 мкСм и прекращает дозирование при значениях выше 60 мкСм. В случае переключения на тип дозирования High/Высокий, процесс дозирования лимитируется прямо противоположным образом: дозирование начинается при значениях выше 50 мкСм и прекращается при значениях ниже 40 мкСм. Прибор допускает подачу двух доз по уставке 2 (реле 2).
(*когда Таймер ON/ВКЛ и Таймер OFF/ВЫКЛ имеют одинаковую уставку времени, прибор рассчитывает общий период, который автоматически меняется в зависимости от результатов химических измерений. В области гистерезиса дозирование осуществляется по минимальному значению)
Когда область аварийного сигнала настроена, появляется рабочее окно. При превышении предельных значений реле 2 активируется и остается в активном состоянии до тех пор, пока не произойдет сброс измерений, или не будет нажата клавиша Enter с целью снятия аварийного сигнала.
Когда настройка времени аварийного сигнала OFA выполнена, время дозирования уставки 1 контролируется двумя аварийными сигналами:
Снимите аварийный сигнал нажатием клавиши Enter.
Примечание: Символ RL2 превращается в RLA.
Прибор допускает начало и конец дозирования с задержкой. Настройку дозирования (см. пример сбоку) можно выполнить на основании следующих параметров:
Данная функция действительна для всех ранее описанных уставок: ON-OFF, Timed, Prop.
Примечание: Показанные выше переменные действительны как для уставки 1, так и для уставки 2.
Примечание: Если отклонение от нормы по-прежнему сохраняется, обратитесь к Поставщику.
Аварийный сигнал |
Отображение |
Состояние реле |
Решения |
Приоритетность |
Блокировка |
Hold ALR |
RL1 и RL2 деактивированы |
- Снимите сигнал на блокировочном вводе |
1 |
Предупредительный аварийный сигнал OFA Время > 70% |
OFA ALR |
RL2 активировано |
- Нажмите клавишу Enter, чтобы снять аварийный сигнал |
2 |
Аварийный сигнал OFA Время = 100% |
OFA Stop |
RL2 активировано |
- Нажмите клавишу Enter, чтобы снять аварийный сигнал |
3 |
Область аварийного сигнала измерений |
Band ALR |
RL2 активировано |
- Нажмите клавишу Enter, чтобы отключить Реле 2 |
4 |
Корзина пуста
04.03.2020 Программирование для управление фонтанов
