Инструкция Kontrol Invikta single - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК

KONTROL INVIKTA

KONTROL INVIKTAСОДЕРЖАНИЕ КОМПЛЕКТА

A) "Kontrol Invikta" pH / Redox УСТРОЙСТВО КОНТРОЛЯ
B) Crystal ПВХ 4x6 с всасывающим патрубком (2 м)
C) Шланг подачи из полиэтилена (3м)
D) Винт крепления (f=6 мм)
E) Нижний фильтр (с выпускной трубкой из ПВХ)
F) Качающийся фильтр с высокой скоростью фильтрования(3/8” GAS)

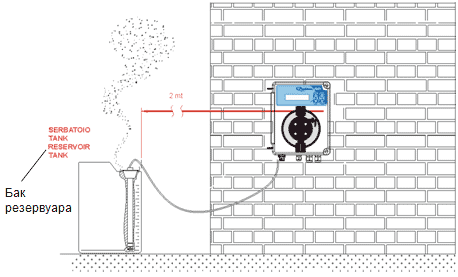

Крепление на стене

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Размеры (H – W – L)                            234x162x108 мм
Вес                                                     1 кг
Питание 50 Гц                                      230 В переменного тока
Потребляемая мощность                   12 Вт или 18 Вт
Расход насоса                                               5 л/ч
Максимальное резервное давление   5 бар
Состояние насоса                               Пауза - Подача
Диапазон измерения                           0 ÷ 14.0 pH;Redox 0÷ +1000 mv
Точность прибора                              ± 0,1 pH; ± 10 mv
Погрешность                                      ± 0,02 pH; ± 2 mv
Регулировка электродов                    Автоматическая

ВНИМАНИЕ

Настройка

Функции:

  • Настройка
    • (Нажать кнопку    и удерживать 3 с):
    • Стандартная процедура настройки 7 ph и 4 ph для буферного раствора
  • Установочное значение
    • Нажать
      • Удерживать кнопку нажатой и настроить нужное значение с помощью кнопок
      • Sp_7.4ph
  • Нажать     и  удерживать в течение 5 секунд, войти в режим программной настройки:
    • Program (Программа)
      • Нажать     для настройки следующего параметра
  • Configuration_Pump (конфигурация насоса)
      • Выбрать   pH или Redox
  • Language (Язык)
      • (Можно выбрать любой из 5 языков настройки АНГ, ИТ, ИСП, НЕМ, ФР
      • Flow (Расход)
      • Настроить значение с помощью кнопок
      • Можно активировать(ON) или деактивировать (OFF) вход сигнала
    • Setpoint____7.4ph (Уст. значение)
    •  Задать значение с помощью кнопок    и
      • Значение pH можно настроить в диапазоне 0 to 14 и 0 to 1000 mV для Redox
    • Setpoint_Type__Acid (уст. значение_тип_кислотный)
      • Настроить параметр с помощью кнопок    и
      • Можно настроить ACID (Кислотный) или ALKA (Щелочной) способ дозирования и уровень HIGH (Высокий) и LOW (Низкий) окислительно-восстановительного потенциала Redox

OFA_Time_____off  (Время Откл)

      • Настроить значение с помощью кнопок    и
      • Время OFA можно настроить в минутах
    • Calibration___7/4pH (Настройка pH 7/4)
      • Настроить значение    и
      • Можно выбрать два значения 7 и 4 pH, одно установочное значение только для 7pH или отключение функции; для Redox только отключение функции.
    • Man_Temperature_25°C_
      • Настроить значение кнопками     и
      • Только измерение pH .
    • Exit______save (Выход_сохранение)
      • Настроить значение  кнопками   и подтвердить нажатием кнопки
      • Priming (Заливка)
        Удерживать кнопку       и удерживать 3 секунды

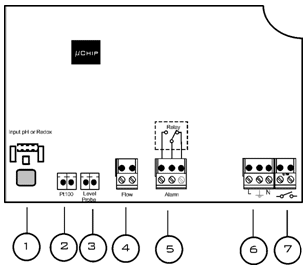

Соединение проводов:

  1. Вход pH или Redox датчика
  2. Вход температурного датчика (PT100)
  3. Вход датчика уровня pH (Резервуар дозируемого продукта)
  4. Вход уровня расхода (Высокое напряжение 230 Vac)
  5. Выходное реле срабатывания аварийного сигнала (Сухой контакт, Реле 250 Vac 10 A)
  6. Питание 230 Vac
  7. Питание на переключатель





Настройка датчика pH


промывка


Опустить датчик в буферный раствор



Настройка


Нажать кнопку Cal и удерживать 3 секунды

5



7pH_нажать_cal


Настройка в течение 1 минуты

Ожидание_______60с__
6 Ожидание 60 секунд



7pH_Качество_100%



Проверка качества
7


Промывка

Опустить датчик в буферный раствор

4pH___Нажать_cal


Настройка в течение 1 минуты

Ожидание_______60с_
10



4pH_Качество_100%



Настройка качества

11


Промывка







Нажать Enter для сохранения настроек и выхода из программного меню
14







Нормальное положение
15

Примечание: При выборе настройки  Calibration = 7 pH проводится настройка только одного значения 7 pH для буферного раствора

Настройка датчика Redox


промывка


Опустить датчик в буферный раствор



Настройка


Нажать кнопку Cal на 3 секунды

5



465mV__Нажать_cal


Настройка в течение 1 минуты

Ожидание_______60с_
6



465mV_Качество_100%



Настройка качества
7

Нажать кнопку Cal на 3 секунды

10



Нормальное положение

11



Аварийный сигнал

Показания на дисплее

Реле

Действия

Уровень

level____7,2_ph

Сигнальное реле замкнуто

- Нажать Enter для размыкания сигнального реле
- восстановить параметр резервуара с продуктом

OFA первый сигнал (время >70%)

ofa_alarm__7,2_ph

Сигнальное реле разомкнуто

- Нажать Enter для сброса значений

OFA второй сигнал (время =100%)

ofa_stop___7,2_ph

Сигнальное реле замкнуто

- Нажать Enter для сброса значений

Расход

Flow_______7,2_ph

Сигнальное реле разомкнуто

- Восстановить параметр расхода

Системная ошибка

Parameter_error

Сигнальное реле разомкнуто

- НажатьEnter для замены параметра по умолчанию
- Удалить настройку

Функция настройки

Error_7_ph Error_4_ph
Error_465_mv

Сигнальное реле разомкнуто

- Восстановить параметры датчика или буферного раствора и повторить настройку

Параметры по умолчанию:

  • Язык= UK (Английский)
  • Установочное значение = 7,4 pH; 750mV (Rx)
  • Метод дозирования = Acid (Кислотный); Low (Низкий)(Rx)
  • Время OFA = 240 минут
  • Настройка = 7/4 (2 значения); 465mV (Rx)
  • Вход параметра расхода = ON (Вкл)

Для восстановления параметров по умолчанию:

  • Отключить блок Pool Basic
  • Нажатием кнопок UP(Вверх) и DOWN (Вниз) включить питание
  • На дисплее высветится Init.default__no
  • Нажать кнопку  UP Init.default__Yes
  • Ввести ключ для восстановления параметров
