Блок дозировки Pool Basic pH Redox

1  ОСНОВНЫЕ СВЕДЕНИЯ

Благодарим Вас за приобретение продукции компании «Seko».
Выбранная Вами система является высококачественным изделием нашей компании, годным к применению во всех сферах, простым в использовании благодаря несложному программированию.

Обращать особое внимание на предупреждения и меры предосторожности, изложенные в руководстве.

1.1       ОПРЕДЕЛЕНИЕ

Система дозировки с указанием значений измерений pH с помощью светодиодных индикаторов.

1.2       СОСТАВ КОМПЛЕКТА

1. Прибор «Basic pH/Redox» - 1 шт.
2. Трубка ПВХ «Cristal» 4x6 (4 м) - 2 шт.
3. Трубка полиэтиленовая 4x6 (5 м) - 2 шт.
4. Крепежные пробки - 2 шт.
5. Всасывающий фильтр - 2 шт.
6. Комплект клапана для бассейнов - 2 шт.
7. Пробник редоксный (значений окисления-восстановления) - 1 шт.
8. Пробник pH - 1 шт.
9. Держатель пробника PSS-3 - 2 шт.
10. Набор креплений для бассейнов - 1 шт.
11. Комплект растворов - 1 шт.
12. Руководство по эксплуатации - 1 шт.
13. Наклейка со шкалой окисления-восстановления - 1 шт.

1.3       ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание = 230 V перем. тока 50 Гц
Мощность насоса = 1,5 л/ч или 5 л/ч

1. ПРЕДУПРЕЖДЕНИЯ

До установки и запуска в эксплуатацию системы «POOL BASIC» внимательно прочитать данное руководство.

Блок дозировки должен быть подключен к сети питания через однополюсный выключающий аппарат с размыкающими зазорами не более 3 мм.

Проверить и убедиться в том, что приобретенное оборудование по характеристикам настройки и программирования соответствует данным, приведенным в настоящем руководстве.

При выполнении всех соединений использовать схему контрольного контура, приводимую в данном руководстве.

ВНИМАНИЕ: Всегда соблюдать необходимые требования по технике безопасности, включая применение индивидуальных средств защиты для глаз, лица, рук и рабочей одежды.

ВНИМАНИЕ: Во время установки или технического обслуживания данного оборудования всегда отключать питание.

Компания «Seko» постоянно работает над усовершенствованием своей продукции и оставляет за собой право вносить изменения в любой момент и без предварительного уведомления.

Несоблюдение норм, изложенных в данном руководстве, может привести к нанесению ущерба материальным ценностям и лицам, ухудшению работы или повреждению оборудования.

2          УСТАНОВКА

2.1       КРЕПЛЕНИЕ СИСТЕМЫ

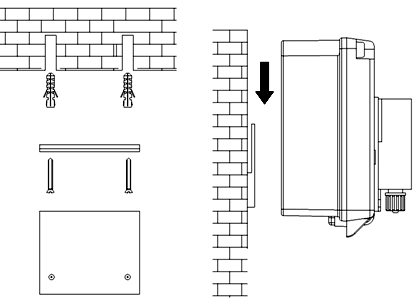

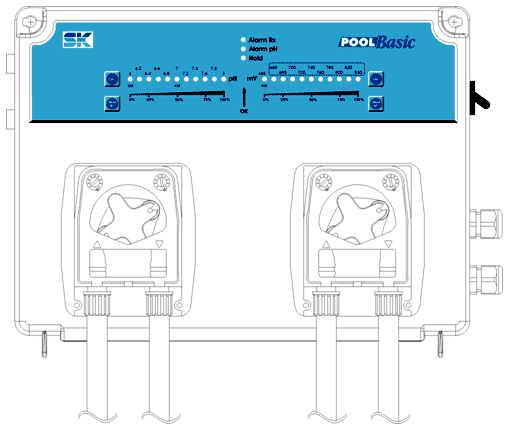

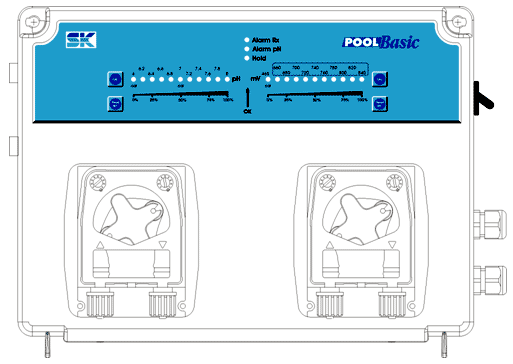

Закрепить коробку на стене с помощью кронштейна и фиксаторов (см. рисунок).
Для выполнения электрических соединений необходимо открыть и откинуть переднюю крышку, полностью отвернув два верхних винта.

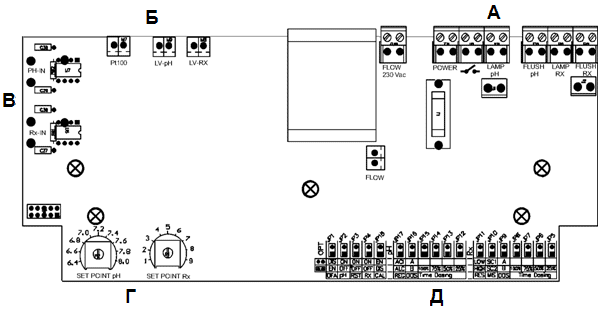

2.2       ОПИСАНИЕ КОНТУРА

А)        Входы и выходы аналоговых сигналов

            Flow 230 Vac:              Интерфейс сигнала 230 В перем.тока наличия потока жидкости
            Power:                         Вход питания
            Power Switch:             Клемма выключателя
Lamp pH / Flush pH:    Контакты 230 В перем.тока, которыми управляет одновременно реле максимальной нагрузки 40 Вт. Функция относится к измерению значений pH.
Lamp Rx / Flush Rx:    Контакты 230 В перем.тока, которыми управляет одновременно реле максимальной нагрузки 40 Вт. Функция относится к измерению значений редокса (окисления-восстановления).

Б)        Цифровые входы

            LIV-RX:                        Вход для датчика уровня для корректора редоксных значений
            LIV-pH:                        Вход для датчика уровня для корректора значений pH
            PT100:                         Вход для температурного датчика
            FLOW:                         Вход для датчика потока (контакт якоря реле)

В)        Входы для измерения значений pH и редокса

Г)        Регулировка контрольной точки значений pH и редокса

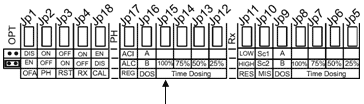

Д)        Перемычки для установки значений дозировки и замеров pH и редокса

ПРИМЕЧАНИЕ:
Никогда не использовать два датчика потока FLOW 230 Vac и FLOW вместе: применение одного исключает действие другого.

В том случае, если не используется пробник потока, подсоединить электрический кабель к двум контактам соединителя FLOW (Поток), находящегося в контуре. Система дозировки будет работать в нормальном режиме замеров и дозировки, установленном оператором.
Вход FLOW (Поток) в данной конфигурации отключен.

2.3       ГИДРАВЛИЧЕСКАЯ СХЕМА

Подсоединить трубы, входящие в комплект, в соответствующие обоймы.

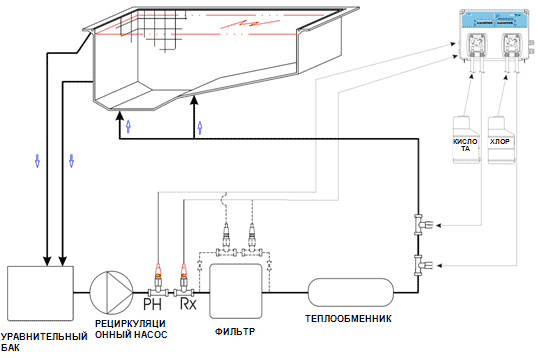

2.4       Типичная схема установки

Примечание:
Устанавливать пробники на расстоянии не менее 2 м от рециркуляционного насоса.

3          УСТАНОВКИ И ФУНКЦИОНИРОВАНИЕ

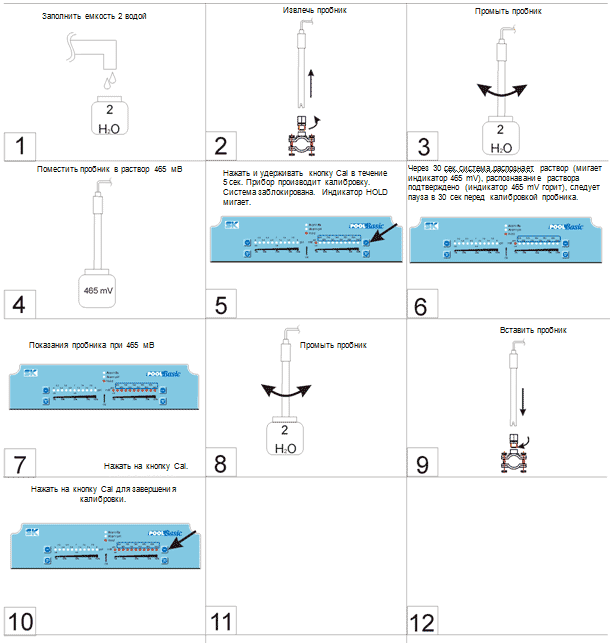

3.1       КАЛИБРОВКА ПРОБНИКА РЕДОКСА

3.2       Контрольная точка и время дозировки редокс.

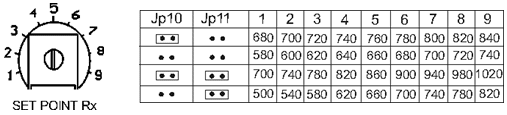

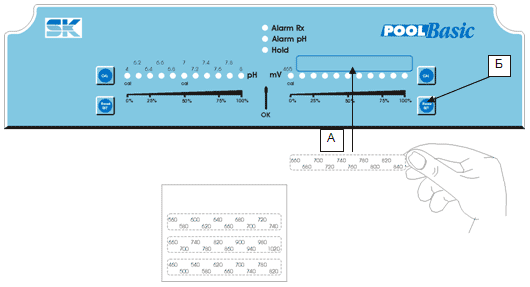

После установки требуемой измерительной шкалы перемычками JP10 и JP11 наклеить соответствующую прозрачную этикетку на поверхность из поликарбоната (см. A на рисунке)
Установить контрольную точку вращением подстроечного конденсатора плоской отверткой на требуемое значение pH.

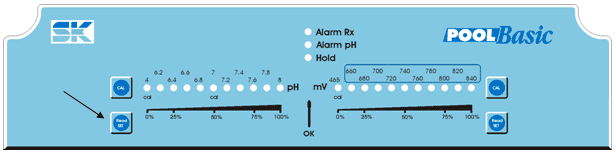

Нажать на кнопку «Read Set» (Считывание значения установки) для проверки настройки (см. Б на рисунке)

Гистерезис измерений установлен на 20/40 мВ в зависимости от выбранной шкалы и не может быть изменен.

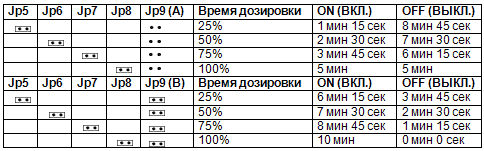

 Выбрать таблицу времени дозировки перемычкой JP9 = A (  ) или B (   ). Таблица значений времени приводится ниже.

Установить время дозировки, выбрав перемычки по графе «Время дозировки» раздела РЕДОКС:

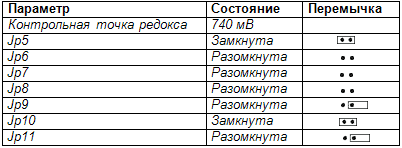

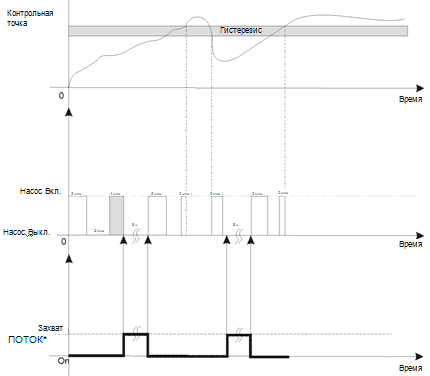

3.3       Пример дозировки:

1)         Контрольная точка = 720 мВ (Редокс)
Гистерезис = 20 мВ
Jp9 = A (перемычка разомкнута)
Jp8 = 100% (перемычка замкнута) [Время Вкл. ON = 5 мин Время Выкл. OFF = 5 мин]

* ПОТОК: Один из двух входов FLOW 230 Vac и/или FLOW (см. схему контура).

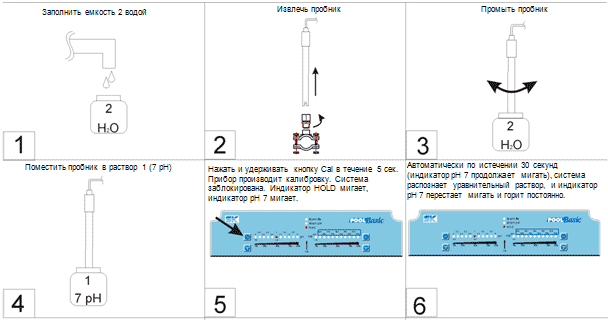

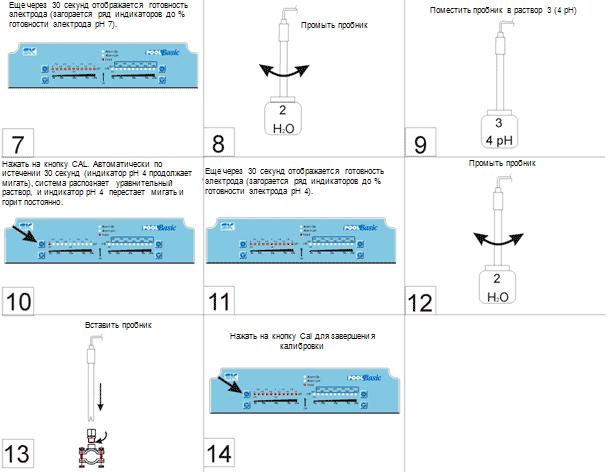

3.4       КАЛИБРОВКА ПРОБНИКА pH

3.5       Контрольная точка и время дозировки.

Установить контрольную точку вращением подстроечного конденсатора плоской отверткой на требуемое значение pH.


Нажать на кнопку «Read Set» (Считывание значения установки) для проверки настройки.

Установить перемычку JP17 регулировки кислотности или щелочности в зависимости от применяемого химического состава (корректора).

Гистерезис измерений установлен на 0,2 pH и не может быть изменен.

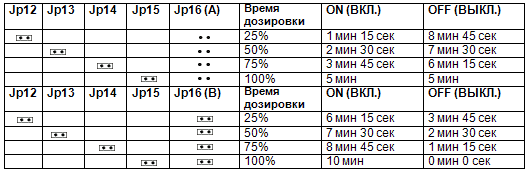

Выбрать таблицу времени дозировки перемычкой JP16 = A ( ) или B ( ). Таблица значений времени приводится ниже.

Установить время дозировки, выбрав перемычки по графе «Время дозировки» раздела pH:

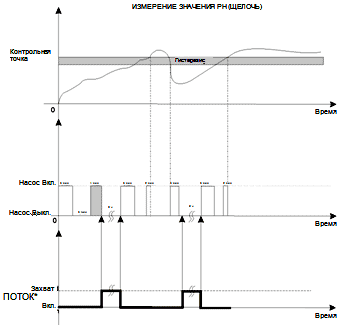

3.6       ПРИМЕР ДОЗИРОВКИ:

1)         Jp17 = Щелочь (перемычка замкнута)
Контрольная точка = 7,2 pH
Гистерезис = 0,2 pH
Jp16 = A (перемычка разомкнута)
Jp15 = 100% (перемычка замкнута) [Время Вкл. ON = 5 мин Время Выкл. OFF = 5 мин]

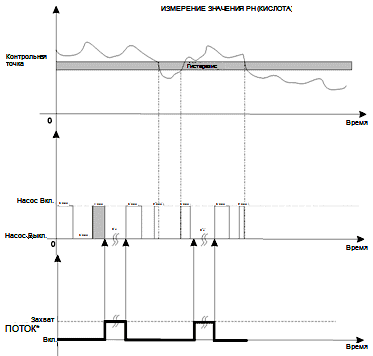

2)         Jp17 = Кислота (перемычка разомкнута)
Контрольная точка = 7,4 pH
Гистерезис = 0,2 pH
Jp16 = B (перемычка замкнута)

Jp15 = 100% (перемычка замкнута) [Время Вкл. ON = 10 мин Время Выкл. OFF = 0 мин]

* ПОТОК: Один из двух входов FLOW 230 Vac и/или FLOW (см. схему контура).

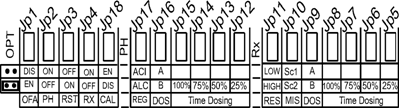

3.7 ДОПОЛНИТЕЛЬНЫЕ УСТАНОВКИ pH И РЕДОКС

1. OFA = Перемычка JP1 подключает и отключает функцию OFA pH и редокса.
Прибор имеет устройство контроля дозировки, которое называется OFA (Over Feed Alarm - сигнализация избыточной дозировки). Эта функция выполняется независимо для каждого замера значений (pH или редокс). Устройство отсчитывает циклы дозировки для каждого замера значения независимо. По прошествии 3 циклов, или 30 минут, выдается первый аварийный сигнал (загорается и мигает индикатор pHalarm или Rxalarm). После 4 циклов, или 40 минут, выдается второй аварийный сигнал (загорается и мигает индикатор pHalarm или Rxalarm и горит постоянно индикатор Hold), и функции дозировки блокируются, а функция измерения значений pH или редокса остается активной.

Для восстановления нормального функционирования оператор вынужден нажать на кнопку Set Point (контрольная точка), соответствующую ошибочно измеренному значению.

2. PH = Перемычка JP2 подключает и отключает функции дозировки и отображения значений измерений пробника pH.
Функции Set Point (контрольная точка) и калибровки пробника pH остаются активными.
В положении OFF (ВЫКЛ.) прибор отключает все светодиодные индикаторы, относящиеся к измерению значений pH.

3. RST = Перемычка JP3 подключает и отключает функцию восстановления параметров по умолчанию.
Устройство позволяет восстановить параметры, заданные по умолчанию, только при включении прибора и если перемычка установлена в положение ON (ВКЛ.).
При блокировке прибора индикаторы 4, 7 pH и 465 mV начинают мигать. Для восстановления нормального функционирования оператор вынужден заново откалибровать оба пробника и выставить соответствующие контрольные точки.

4. RX = Перемычка JP4 подключает и отключает функции дозировки и отображения значений измерений пробника редокс.
Функции Set Point (контрольная точка) и калибровки пробника редокса остаются активными.
В положении OFF (ВЫКЛ.) прибор отключает все светодиодные индикаторы, относящиеся к измерению значений редокса.

5. CAL = Перемычка JP18 подключает и отключает функцию калибровки пробника pH и редокса.

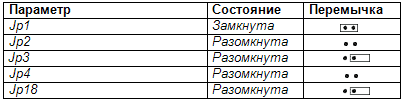

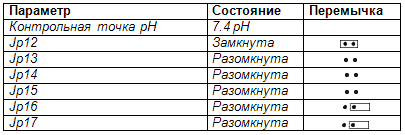

3.8 ПАРАМЕТРЫ ПО УМОЛЧАНИЮ

• РЕДОКС

• pH

• OPT (ДОП.)

4          ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

 4.1       ПЕРЕЧЕНЬ АВАРИЙНЫХ СИГНАЛОВ

1) Ошибка калибровки:         раствор не распознан, загорается и мигает индикатор Allarme (тревога) ph и/или Redox. Для выхода из режима калибровки нажать на кнопку CAL., заменить уравнительный раствор. Если проблема возникает снова, заменить пробник и выполнить калибровку заново.

2) Ошибка измерения предела шкалы: загорается индикатор измерения значения и мигает соответствующий индикатор Allarme (тревога) ph и/или Redox. Для сброса аварийного состояния восстановить ошибочное значение измерения.

3) Недостаточный УРОВЕНЬ pH: загорается и мигает аварийный индикатор pH и горит постоянно индикатор Hold. Блокируется насос. Для устранения аварийного состояния восстановить уровень жидкости.

4) Недостаточный УРОВЕНЬ редокса: загорается и мигает аварийный индикатор Rx и горит постоянно индикатор Hold. Блокируется насос. Для устранения аварийного состояния восстановить уровень жидкости.

5) Нет тока жидкости: загорается и горит постоянно индикатор Hold. Блокируется насос. Для устранения аварийного состояния восстановить поток.

6) Первый аварийный сигнал OFApH и/или редокса: загорается и мигает индикатор ALARM (Тревога) ph и/или RX. Через 3 цикла, или через 30 минут, активируется функция Вкл.- Выкл. TON/TOFF дозировки. Система продолжает выполнять замеры и дозировку.

7) Второй аварийный сигнал OFApHи/или редокса: загорается и мигает индикатор ALARM (Тревога). Индикатор HOLD (Захват) горит постоянно. Блокируется насос дозировки.
Функция Вкл.- Выкл. TON/TOFF активируется через 4 цикла дозировки, или через 40 минут. Для восстановления нормального функционирования нажать на кнопку READ SET (Считывание значения установки). Прибор сбрасывает аварийные состояния и возобновляет нормальную работу по выполнению замеров и дозировки.

4.2       ЗАМЕНА ТРУБКИ

• Снять защитную крышку шлангового насоса.
• Установить роликодержатель с двумя роликами в вертикальное положение.
• Извлечь из гнезда переходник, находящийся слева от насоса, и потянуть трубку в направлении передней части; во время извлечения трубки прокручивать вручную роликодержатель по часовой стрелке до извлечения также и переходника, расположенного справа от насоса.
• Для монтажа установить роликодержатель с двумя роликами в горизонтальное положение.
• Вставить до конца переходник слева от насоса изогнутой частью вниз.
• Вставить, под нажимом, трубку в гнездо, плавно проворачивая вручную по часовой стрелке роликодержатель пока не дойдет до конца также и переходник справа от насоса.
• Установить защитную крышку, начиная с верхнего края, совместив его с пазами на насосе и слегка нажав на края, до щелчка.
• Установить время и подключить питание, вставив штекер в розетку.

5          РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

5.1       ИЗМЕРЕНИЕ ЗНАЧЕНИЙ РЕДОКСА

5.2       ИЗМЕРЕНИЕ ЗНАЧЕНИЙ pH
