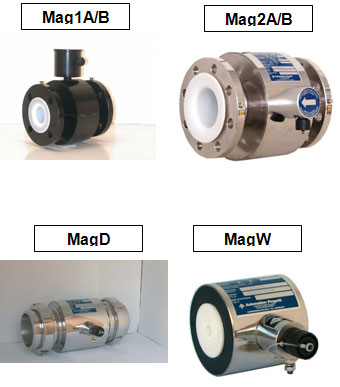

Магнитные расходомеры Серия MAG

РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1          Перед началом установки



1.1 Добро пожаловать

Пожалуйста, внимательно ознакомьтесь с данным руководством, уделяя особое внимание мерам предосторожности. Всегда используйте необходимые меры предосторожности, включая соответствующие средства защиты лица, глаз и одежды.

1.2       Состав комплекта

Магнитный расходомер с электронным ключом.

1.3       ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проверьте целостность этикетки на приборе.
Минимальная величина проводимости, необходимая для нормальной работы прибора, составляет 5 µS (микро Сименс).

1.4       ВНИМАНИЕ!

Пожалуйста, перед установкой и пуском системы внимательно ознакомьтесь с данным руководством.

Дозатор должен быть подключен к источнику питания с помощью многополюсного переключателя с зазором не менее 3 мм.

Проверьте модель приобретенного оборудования в процессе монтажа и программирования параметров, указанных в данном руководстве.

Все соединения осуществляются в соответствии с электрической схемой цепи управления, представленной в руководстве.

  ВНИМАНИЕ: Всегда используйте необходимые меры предосторожности, включая соответствующие средства защиты лица, глаз и одежды.

ВНИМАНИЕ: Перед установкой или проведением любых технических работ по обслуживанию прибора необходимо обязательно отключить питание.

Seko постоянно улучшает качество своей продукции, в связи с этим, мы оставляем за собой право вносить необходимые изменения в конструкцию приборов в любое время и без предварительного уведомления.

Нарушение инструкций, изложенных в данном руководстве, может повлечь за собой нанесение ущерба людям, имуществу или привести к неправильному функционированию прибора и его поломке.

1.5       МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ ПРОВЕДЕНИЯ УСТАНОВКИ

Крепежные детали для монтажа прибора.

2             УСТАНОВКА

2.1       ОПИСАНИЕ СХЕМЫ

Нет

2.2       ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

- ПОДВОД КАБЕЛЯ

Отверстия для подвода кабеля могут быть оснащены кабельными водонепроницаемыми зажимами (клеммами) класса IP 66 или IP 67 (см. рис. 6) или заводским переходником.

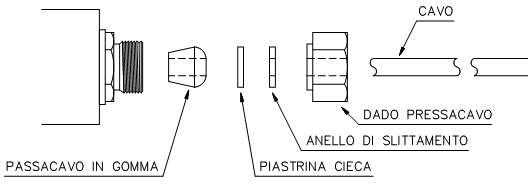

а) – Кабельные зажимы IP 66

КАБЕЛЬ/ГАЙКА ЗАЖИМА КАБЕЛЯ/СКОЛЬЗЯЩЕЕ КОЛЬЦО/РЕЗИНОВЫЙ УПЛОТНИТЕЛЬ КАБЕЛЯ/КАБЕЛЬНЫЙ ВВОД С УПЛОТНИТЕЛЕМ

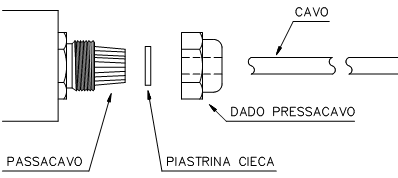

b) – Кабельные зажимы IP 67 (для преобразователей, с функцией 7)

КАБЕЛЬ/ГАЙКА ЗАЖИМА КАБЕЛЯ/РЕЗИНОВЫЙ УПЛОТНИТЕЛЬ КАБЕЛЯ/КАБЕЛЬНЫЙ ВВОД

Сняв кабельный ввод, протяните кабель через отверстия деталей.  Подсоедините клеммы наконечника кабельного ввода к жилам кабеля и затяните их с использованием соответствующих зажимов.   Отрегулируйте силу затяжки кабеля.  Гайку зажима кабеля необходимо затянуть до полной герметичности соединения.  Убедитесь, что кабель в зоне уплотнения находится в хорошем состоянии и не повредит сам уплотнитель.

НИКОГДА НЕ ОСТАВЛЯЙТЕ НЕИСПОЛЬЗУМЕМЫЕ КАБЕЛЬНЫЕ ЗАЖИМЫ ОТКРЫТЫМИ.
Для подключения прибора следует использовать только кабель из комплекта поставки.
с) – Использование переходников.

На переходнике имеются обозначения полюсов для удобства подключения кабеля.

На одном из концов кабеля имеется контрольная лента-указатель. Именно этим концом кабель необходимо вставлять в прибор.

ВАЖНО:
НИКОГДА НЕ ОСТАВЛЯЙТЕ НЕИСПОЛЬЗУЕМЫЕ ПЕРЕХОДНИКИ ПРИБОРА ИЛИ КАБЕЛЯ БЕЗ СООТВЕТСТВУЮЩИХ ЗАЩИТНЫХ КОЛПАЧКОВ.  ПОПАДАНИЕ НА НИХ ПЫЛИ ИЛИ ВЛАГИ МОЖЕТ ПРИВЕСТИ К НЕТОЧНОСТЯМ ИЗМЕРЕНИЙ ИЛИ ВЫЗВАТЬ НЕПОЛАДКИ В РАБОТЕ ОБОРУДОВАНИЯ.

Для предотвращения образования конденсата необходимо сформировать на кабеле петлю.

Схему электрических соединений см. в руководстве по применению расходомера (Код 0000136690).

2.2       КРЕПЛЕНИЕ СИСТЕМЫ

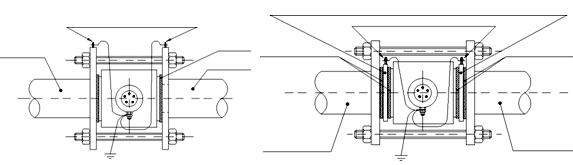

Установка расходомера MagW с креплением на пластинах

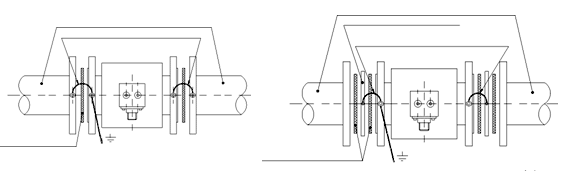

Подвод заземления к пластинам

Подвод заземления к фланцевому соединению

2.4       УСТАНОВКА НА ТРУБОПРОВОДЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

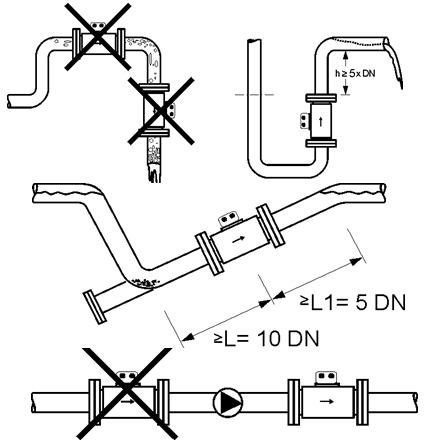

При расположении расходомера на трубопроводе выше элементов, вызывающих вихревые потоки, следует установить прямой участок трубы между расходомером и данными элементами, как указано на рис. 3.
Внутренний диаметр трубы должен быть равен или больше (но не более 3%) внутреннего диаметра расходомера.

Примечания: На рис. 3.: D – Ду расходомера, L – длина прямого участка трубопровода выше расходомера, L1 – длина участка трубопровода ниже расходомера.

Длина прямого участка трубопровода выбирается как длина самой трубы плюс половина длины расходомера.
Диаметр трубы следует изменять с помощью расширяющих/сужающих раструбов с углом >= 7,5°.

Минимальная длина прямого участка трубопровода между элементами турбулентности и расходомером, соответственно, выше и ниже позиции установки расходомера на трубопроводе.

L = 10 ND (Номинальный (или условный Ду) диаметр расходомера, умноженный на 10).
L = 5 ND (Номинальный (или условный Ду) диаметр расходомера, умноженный на 5).

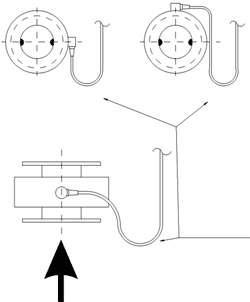

Расходомер можно установить горизонтально, вертикально или под любым углом к земле.  Если расходомер установлен не горизонтально, предпочтительным является направление потока вверх (см. рис.4).

Рис. 4 – позиции установки расходомера

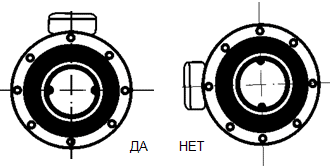

В любой позиции установки электроды должны быть расположены горизонтально (см. рис.5)

Рис. 5 – Способы установки расходомера

Направление потока должно совпадать с направлением, указанным стрелкой на корпусе расходомера.

При необходимости систематической проверки или чистки расходомера следует предусмотреть обводную линию. Для удобства установки расходомеры больших диаметров имеют болты с проушиной.

ВАЖНО:

ПЕРЕД УСТАНОВКОЙ ТЩАТЕЛЬНО ОЧИСТИТЕ ЭЛЕКТРОДЫ ТРИХЛОЭТИЛЕНОМ ИЛИ ОБЕЗЖИРИВАЮЩИМ СРЕДСТВОМ.

2 НАСТРОЙКА И ПУСК

3 ЭКСПЛУАТАЦИЯ

4 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

См. руководство по эксплуатации расходомера (Код 0000136690)
