Руководство по эксплуатации противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
1. Описание и работа изделия
1.1. Назначение
1.2. Габаритные и присоединительные размеры
1.3. Технические характеристики
1.4. Состав изделия
1.5. Устройство и работа
1.6. Упаковка
2. Инструкция по монтажу и запуску изделия
2.1. Общие указания
2.2. Меры безопасности при монтаже
2.3. Подготовка к монтажу изделия
2.4. Монтаж и демонтаж
2.5. Наладка, стыковка и испытания
2.6. Запуск
3. Использование по назначению
3.1. Эксплуатационные ограничения
3.2. Подготовка изделия к использованию
3.3. Использование изделия
3.4. Меры безопасности при эксплуатации
3.5. Действия в экстремальных условиях
4. Техническое обслуживание
4.1. Общие указания
4.2. Меры безопасности при техническом обслуживании
4.3. Порядок технического обслуживания
4.4. Проверка работоспособности изделия
4.5. Консервация расконсервация
5. Текущий ремонт
5.1. Общие указания
5.2. Меры безопасности
6. Хранение
7. Транспортирование
8. Утилизация
9. Свидетельство о продаже
10. Гарантийный талон
Настоящее Руководство по эксплуатации (далее по тексту РЭ) предназначено для ознакомления обслуживающего персонала с изделием, принципом действия, конструкцией, условиями монтажа, работой и техническим обслуживанием противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (далее по тексту противоток).
В состав Руководства по эксплуатации включена Инструкция по монтажу и запуску изделия (далее по тексту ИМ).
Противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen произведен шведской компанией «Pahlen». Продукция выпускается в строгом соответствии с международными стандартами качества ISO-9001 и европейскими стандартами: ЕС 89/392, ЕС 89/336/ССЕ, VDE 0530 (или EN60034).
Противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen предназначен для создания искусственного течения в плавательных бассейнах.
Область применения плавательные бассейны.

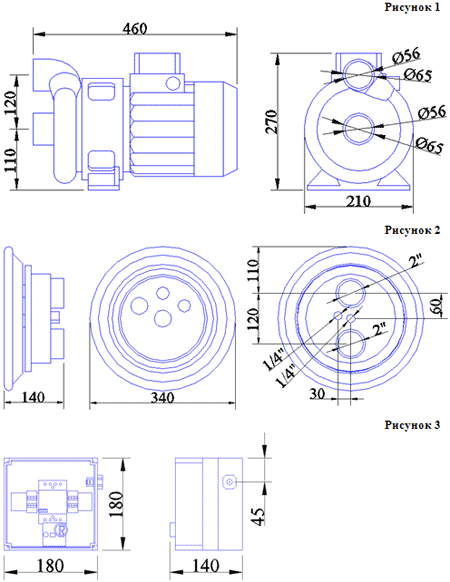

Габаритные и присоединительные размеры узлов противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen указаны на рисунках 1,2 и 3
Внимание!!! Завод изготовитель оставляет за собой право изменения технических характеристик оборудования без уведомления потребителей. Для уточнения технических характеристик оборудования, изучите маркировку, находящуюся на корпусе изделия или сопроводительные документы, находящиеся в упаковке изделия |
По устойчивости к климатическим воздействиям насос и щит управления противотоком (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150.
Основные технические характеристики противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen приведены в таблице 1.
Таблица 1
Наименование параметра |
Ед.изм. |
Значение параметра |
Напряжение |
В |
~ 380 |
Допустимые отклонения напряжения питания от номинального значения |
% |
± 5% |
Потребляемая мощность |
кВт |
2,2 |
Ток |
А |
4,7 |
Диапазон регулировки срабатывания электротеплового реле |
А |
4–6 |
Сечение подсоединяемого провода |
кв.мм |
1,5 |
Класс изоляции |
- |
Класс 1 |
Класс защиты корпуса электродвигателя |
- |
IP 54 |
Масса комплекта |
кг |
41,4 |
Температура окружающего воздуха |
°С |
от +10 до +35 |
Влажность окружающего воздуха, не более |
% |
60 |
Температура воды, не более |
°С |
45 |
Диаметр всасывающего трубопровода. Не менее |
мм |
63 |
Диаметр напорного трубопровода. Не менее |
мм |
63 |
Всасывающее отверстие закладного узла противотока. |
|
2" |
Напорное отверстие закладного узла противотока. |
|
2" |
Скорость воды на выходе из сопла противотока |
м/с |
13,22 |
Деталировка противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen представлена на рисунках 4, 5, 6, 7, 8 в таблицах 2, 3, 4, 5, указаны соответствующие наименования деталей.

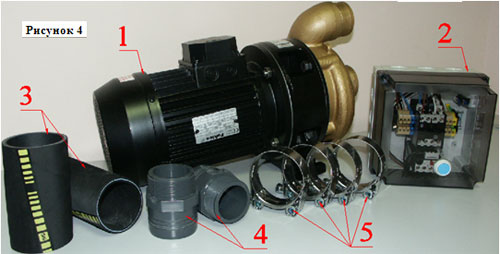

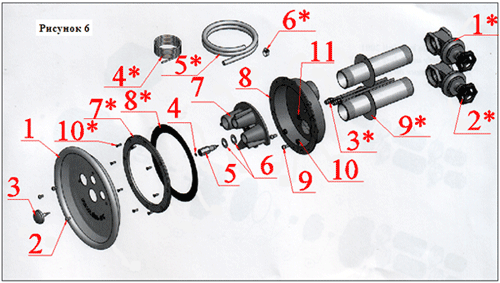

Деталировка изделий, поставляемых в коробке № 1, изображена на рисунке 4.
Таблица 2
Поз |
Наименование |
Кол-во |
1 |
Насос JETPUMP 2,2 кВт Pahlen (12126) |
1 |
2 |
Щит управления противотоком JET-SWIM 1200 (2.2 кВт) Pahlen (121910) |
1 |
3 |
Шланг резиновый армированный 2_1/2" для подсоединения к насосу JETPUMP |
2* |
4 |
Ниппель (штуцер) 2"х 63 Pahlen (121909) |
2 |
5 |
Хомут шланга резинового армированного Pahlen (122428) |
4 |
* -Длина – 100 мм
Рисунок 5
Таблица 3
Поз |
Наименование |
Кол-во |
1 |
Панель лицевая закладного узла противотока JET-SWIM 1200 Pahlen (121940) |
1 |
2 |
Винт нерж.ст. М6х12 лицевой панели противотока JET-SWIM 1200 Pahlen (19909410) |
3 |
3 |
Пневмо-кнопка противотока JET-SWIM Pahlen (122400) |
1 |
4 |
Прокладка пневмо-кнопки противотока JET-SWIM 1200 Pahlen (121934) |
1 |
5 |
Штифт шестигранный, соединяющий пневмо-кнопку и корпус закладного узла противотока JET-SWIM 1200 Pahlen (13006210) |
1 |
6 |
Шайба штифта цилиндрического, соединяющего пневмо-кнопку и корпус закладного узла противотока JET-SWIM 1200 Pahlen (121930) |
2 |
7 |
Сопло тройное (поворотное) закладного узла противотока JET-SWIM 1200 Pahlen (121602) |
1 |
8 |
Корпус закладного узла противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (13005002) |
1 |
9 |
Винт нерж.ст. М8х16 шайбы-ограничителя хода сопла тройного (поворотного) закладного узла противотока JET-SWIM 1200 Pahlen (19917615) |
2 |
10 |
Шайба-ограничитель хода сопла тройного (поворотного) закладного узла противотока JET-SWIM 1200 Pahlen (121925) |
2 |
11 |
Прокладка штифта противотока JET-SWIM 1200 Pahlen (1224100) |
1 |
* - см. рис 8
Рисунок 7
Таблица 4
Поз |
Наименование |
Кол-во |
1 |
Кран шиберный 2" противотока JET-SWIM 1200 Pahlen (90304) |
1 |
2 |
Кран шиберный 2" противотока JET-SWIM 1200 Pahlen (903040) |
1 |
3 |
Цанга + трубка медная (комплект) для подсоединения трубки капиллярной и шланга забора воздуха противотока JET-SWIM 1200 Pahlen (122410) |
2 |
4 |
Трубка капиллярная для пневмоуправления противотоком JET-SWIM Pahlen (122404) |
1* |
5 |
Шланг забора воздуха для противотока JET-SWIM Pahlen (122409) |
1** |
6 |
Хомут шланга забора воздуха для противотока JET-SWIM Pahlen (127431) |
1 |
7 |
Фланец-кольцо противотока JET-SWIM 1200 Pahlen (122604) |
1 |
8 |
Прокладка фланца резиновая для противотока JET-SWIM 1200 Pahlen (121936) |
1 |
9 |
Труба проходная из нерж. стали 2" для противотока JET-SWIM 1200 Pahlen (121952) |
2 |
10 |
Винт нерж.ст. М5х16 для фланца-кольца противотока JET-SWIM 1200 Pahlen (19911220) |
8 |
* - Длина 1,5 м
** - Длина 0,8 м

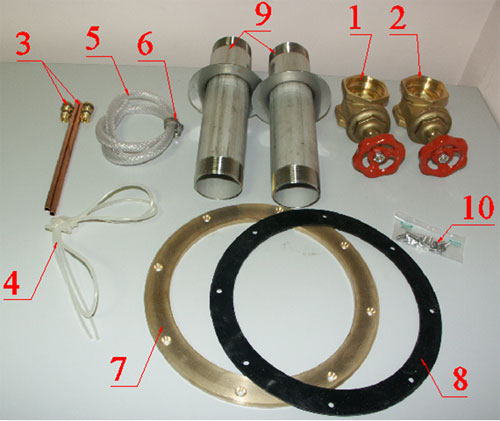

Рисунок 8

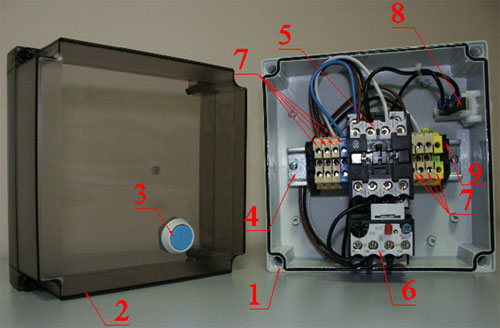

Таблица 5
Поз |
Наименование |
Кол-во |
1 |
Корпус щита управления противотоком |
1 |
2 |
Панель передняя (прозрачная) корпуса распределительного щитка |
1 |
3 |
Кнопка возврата реле электротеплового в исходное состояние |
1 |
4 |
Рейка DIN 35 мм |
1 |
5 |
Контактор Moeller DIL00M – 10 (10 A) |
1 |
6 |
Реле электротепловое Moeller Z 00-6 (4…6 А) |
1 |
7 |
Клемма 4 мм2 |
8 |
8 |
Пневмореле |
1 |
9 |
Фиксатор элементов распределительного щитка на рейке DIN 35 мм |
2 |
Противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen создает направленный поток воды, позволяющий плыть, оставаясь на одном месте. В комплект противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen входят:

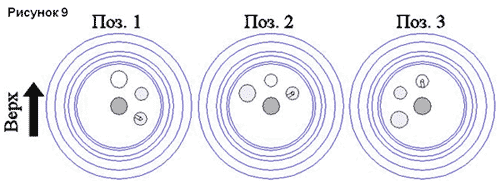

Принцип действия противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen заключается в следующем: вода из бассейна через щелевые зазоры, расположенные за лицевой панелью (см. рисунок 6 поз. 4) закладного узла забирается насосом. После ускорения, вода под напором из насоса направляется непосредственно в поворотное тройное сопло противотока, размещенное в верхней части лицевой панели закладного узла, поступает в бассейн, и, вовлекая в движение верхнюю толщу воды бассейна, создает направленное течение. Сопло устанавливается в одну из трех позиций (см. рис. 9):
Поз.1 – Минимальная скорость воды на выходе из форсунки.
Поз.2 – Максимальная скорость воды на выходе из форсунки.
Поз.3 – Максимальная скорость воды с подмешиванием воздуха на выходе из форсунки.
Включение и выключение противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen производится путем нажатия пневмокнопки (см. рис. 6 поз. 3), расположенной в середине лицевой панели закладного узла.
Внимание!!! Покупатель при покупке должен проверить противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen на наличие дефектов. |
![]() |
Коробка №1
|
||||||||||
![]() |
Коробка №2 Закладной узел противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (1301200) поставляется в специальной картонной коробке.
|
||||||||||
![]() |
Коробка №3 Обвязка противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (1301220) поставляется в специальной картонной коробке.
|
Работы по установке и подключению противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen должны производиться только квалифицированным, аттестованным и имеющим разрешение на проведение соответствующих видов работ сотрудником предприятия, имеющего Государственную лицензию на проведение соответствующих видов работ.
![]()
|
При проведении работ по установке и подключению противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen должны соблюдаться требования настоящего РЭ, ПРАВИЛ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (ПУЭ), а также, соответствующих НОРМАТИВНЫХ ПРАВОВЫХ АКТОВ В ОБЛАСТИ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ, в частности некоторые из них:
ПБ 03-585-03 Правила устройства и безопасной эксплуатации технологических трубопроводов.
ГОСТ 12.1.019-79 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты.
ГОСТ 12.1.013-78 ССБТ. Строительство. Электробезопасность. Общие требования.
ГОСТ 12.3.032-84 ССБТ. Работы электромонтажные. Общие требования безопасности.
ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.
ГОСТ 12.1.030-81 ССБТ. Электробезопасность. Защитное заземление и зануление.
РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.
РД 38.13.004-86. Эксплуатация и ремонт технологических трубопроводов под давлением
до 10.0 МПа.
ГОСТ 12.3.006-75 ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей. Общие требования безопасности.
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 12.3.009-76 ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности.
СНиП 12-03-01. Безопасность труда в строительстве. Часть I. Общие требования.
СНиП 12-04-02. Безопасность труда в строительстве. Часть 2. Строительное производство.
ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования.
ППБ 01-03. Правила пожарной безопасности в Российской Федерации
ГОСТ Р 22.0.01-94. БЧС. Безопасность в чрезвычайных ситуациях. Основные положения.
ГОСТ Р 22.3.03-94. БЧС. Защита населения. Основные положения.
Для получения гарантийных обязательств рекомендует перед установкой противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen выполнить нижеследующие действия:
- в техническом помещении изготовить нишу для противотока в бассейне (см. рис 10 и 11).
- для удаления воды из технического помещения в аварийных ситуациях (при нарушении герметичности системы и т.п.) в полу технического помещения должны быть обустроены канализационные трапы или приямок с погружным насосом соответствующей производительности.
- для приямка с погружным насосом должна быть предусмотрена съёмная крышка, не препятствующая поступлению в приямок воды, подводу к погружному насосу электропитания и отводу от погружного насоса воды в канализацию.
- пол в техническом помещении должен иметь уклон 1% в сторону трапов или приямка.

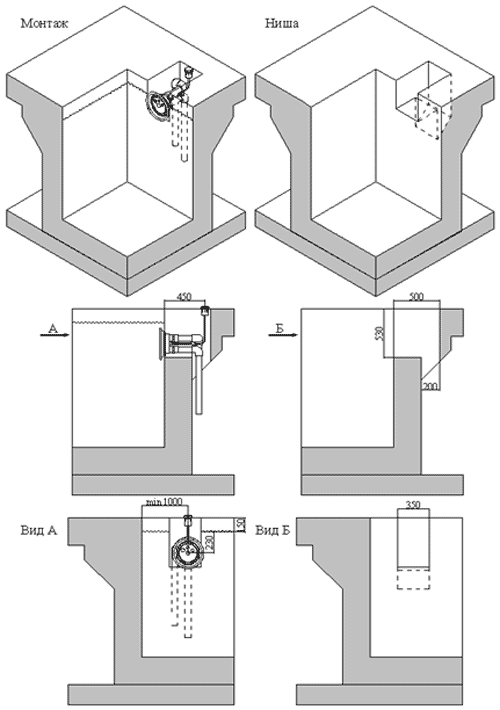

Рисунок 10 (для переливного бассейна)
* - размер зависит от ширины переливного лотка

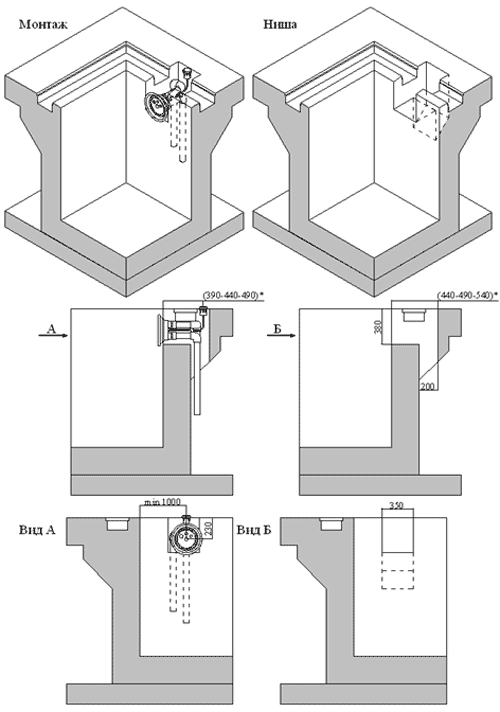

Рисунок 11 (для скиммерного бассейна)
- в зонах проведения работ по установке оборудования необходимо обеспечить освещение.
- во избежание повреждения, перемещения устанавливаемого оборудования и трубопроводов, в техническом помещении произвести подготовительные, общестроительные, отделочные работы до установки оборудования.
- помещение, где производятся работы по монтажу оборудования и трубопроводов бассейна должно быть оборудовано системой вентиляции необходимых характеристик.
Для подготовки противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen к монтажу выполните нижеследующие операции:
- Извлеките части противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen из упаковок, внешним осмотром убедитесь в отсутствии у них механических повреждений.
- Если противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen внесен в помещение после транспортирования при отрицательных температурах, необходимо перед включением выдержать его при комнатной температуре в течение не менее 24-х часов.
- При доставке противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen к месту монтажа следите за чистотой разъемных соединений.

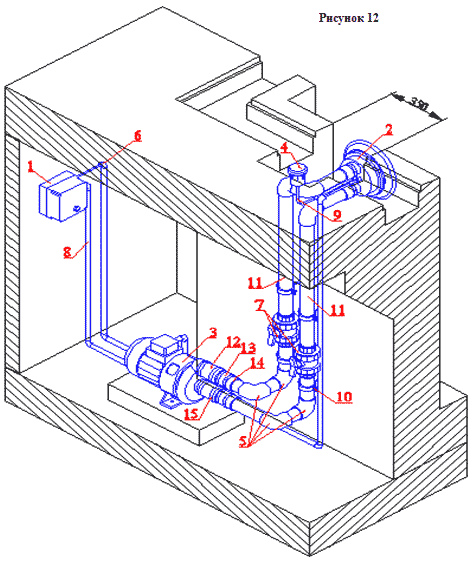

Внимание!!! На рисунках 12-25 изображены варианты установки и подключения противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen. Диаметры трубопроводов, состав трубопроводной арматуры уточняется согласно местным условиям монтажа. |
Монтаж противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen выполнять в соответствии со схемами, изображенными на рис 12-25 в следующем порядке:
- Демонтируйте лицевую панель (поз 1 рис 6) и сопло тройное (поворотное) (поз 7 рис 6) с пневмокнопкой от корпуса закладного узла противотока (поз 8 рис 6) и бережно упакуйте в коробку.
Таблица 6
Поз |
Наименование |
Кол-во |
Ед. изм |
1 |
Щит управления противотоком JET-SWIM 1200 (2.2 кВт) Pahlen (121910) |
1 |
шт. |
2 |
Закладной узел противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (1301200) |
1 |
шт. |
3 |
Насос JETPUMP 2,2 кВт Pahlen (12126) |
1 |
шт. |
4 |
Желоб водозабора (универ.) Waterway (640-3380) |
1 |
шт. |
5 |
Угольник 90 гр.д. 63 Coraplax (7101063) |
7 |
шт. |
6 |
Труба ЭП гофрированная д. 16 |
9 |
м. |
7 |
Кран шаровый разъемный д. 63 |
2 |
шт. |
8 |
Труба ЭП гофрированная д. 25 |
15 |
м |
9 |
Шланг забора воздуха для противотока JET-SWIM Pahlen (122409) |
1 |
шт. |
10 |
Держатель труб д. 63 металлический |
4 |
шт. |
11 |
Труба д. 63 |
6 |
м |
12 |
Шланг резиновый армированный 2_1/2" для подсоединения к насосу JETPUMP 2,2 кВт Pahlen (12126) |
4 |
шт. |
13 |
Ниппель (штуцер) 2"х 63 Pahlen (121909) |
2 |
шт. |
14 |
Муфта с внутр.резьбой д. 63-2" Coraplax (7305063) |
2 |
шт. |
15 |
Хомут шланга резинового армированного Pahlen (122428) |
4 |
шт. |
Рисунок 13

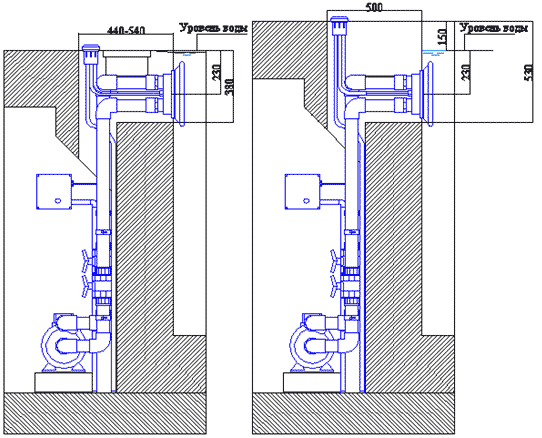

(установка в переливной бассейн) (установка в скиммерный бассейн)

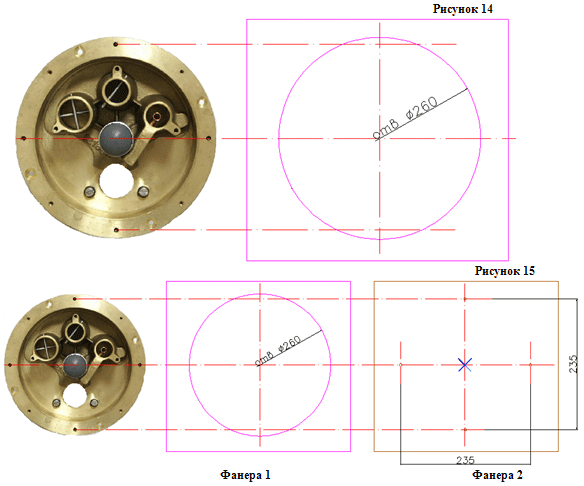

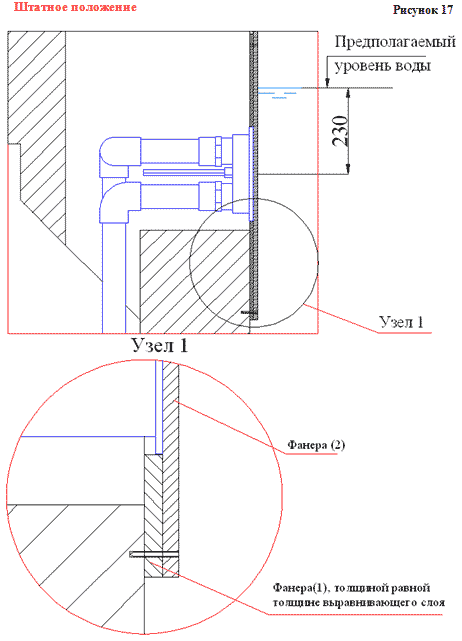

- Подготовьте влагостойкую фанеру (1) толщиной, равной толщине выравнивающего слоя. Выпилите в ней отверстие O 260 мм. (см. рис 14)
- Подготовьте влагостойкую фанеру (2) достаточной толщины. Просверлите в ней отверстия O5 мм (4 шт.) Нанесите на нее отметку центра закладного узла противотока (см. рис 15).
- Соедините фанеру (1) и (2) между собой.
- Соедините фанеру (1) и (2) с корпусом закладного узла противотока.
- Подсоедините цанги с медными трубками (для подсоединения трубки капиллярной и шланга забора воздуха противотока) (поз 3 рис 7) к корпусу закладного узла противотока.
- Соберите, склеите, и выведите трубы (поз 11 рис 12) от корпуса закладного узла противотока в техническое помещение на достаточную для последующего монтажа длину. Концы труб в техническом помещении необходимо защитить от загрязнения.
- Нанесите отметку уровня воды в бассейне непосредственно рядом с местом установки противотока.
- Закрепите фанеру (1 и 2) и корпус закладного узла противотока со стороны внутреннего борта бассейна с помощью крепежных элементов. При установке убедитесь, что отметка центра закладного узла противотока располагается ниже отметки уровня воды на 230 мм (см. рис 17).
Внимание!!! Не повредите резьбовые соединения на корпусе закладного узла противотока |
![]()
|

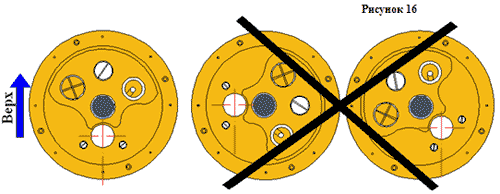

Рисунок 16
- Подсоедините при помощи хомута (поз 6 рис 7) шланг забора воздуха для противотока (поз 5 рис 7) к свободному концу медной трубки (для подмеса воздуха) (см. рис 18) и выведите его выше уровня воды. Закрепите гибкий шланг (воздушный) в нише при помощи держателей для труб (см. рис 20).
Рисунок 18
- Подготовьте влагостойкую фанеру(3) достаточной толщины. Проделайте в ней отверстие O70 мм (см. рис 21) для фиксации желоба водозабора (см. рис 24).
- Демонтируйте резиновую прокладку и накладку из нержавеющей стали желоба водозабора и бережно упакуйте в коробку.
- Смонтируйте желоб водозабора и фанеру(3), таким образом, чтобы фанера(3) находилась между фланцем корпуса желоба водозабора и его ответной частью (см. рис 25)
- Подсоедините трубу гофрированную (поз 6 рис 10) к свободному концу медной трубки для прокладки капиллярной трубки (поз 4 рис 7)(см. рис 19). Другой конец гофрированной трубы смонтируйте вверх в желоб водозабора, закрепив ее в нише при помощи держателей для труб.
- Гибкий шланг (воздушный) также смонтируйте в желоб водозабора
- От желоба водозабора выведите трубу гофрированную в техническое помещение на достаточную для последующего монтажа длину (см. рис 22 и 23). Концы труб необходимо защитить от загрязнения.

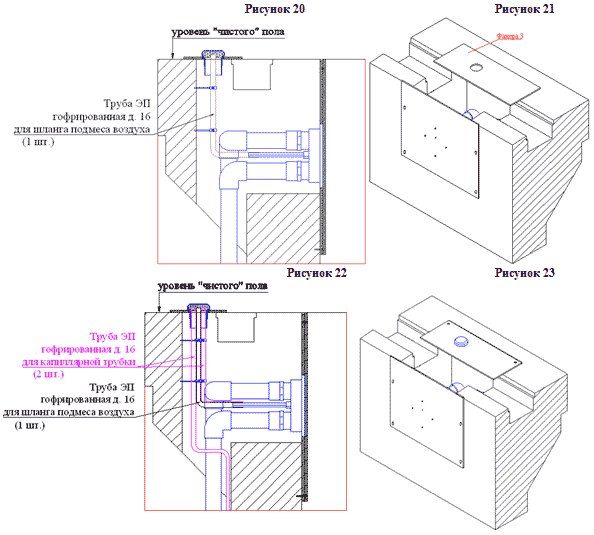

Рисунок 19
- Закрепите фанеру(3) на горизонтальной поверхности борта чаши бассейна (см. рис 23).
- Произведите бетонирование ниши противотока.
![]()
|
- Открутите винты, соединяющие фанеру и корпус закладного узла противотока.
- Демонтируйте фанеру (1) и (2).
- Выполните отделочные работы внутри чаши.
- В техническом помещении изготовьте подиум для насоса (см. рис 25).
- В техническом помещении произведите отделочные работы.
- Установите насос противотока на подиум и закрепите его.
- Смонтируйте заборный и возвратный трубопроводы с насосом (см. рис 12).
- Установите щит управления противотоком (поз 1 рис 12) в техническом помещении руководствуясь требованиями ПУЭ.

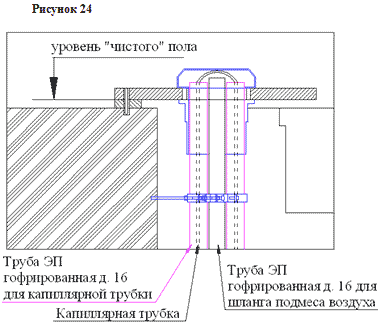

- Смонтируйте трубу для прокладки капиллярной трубки от закладного узла противотока к щиту управления противотоком. При этом между концом трубы и щитом управления противотоком оставьте зазор 50 мм (см. рис 26).
Внимание!!! Выбирая место для установки щита управления противотоком, учитывайте, что общая длина трубы для прокладки капиллярной трубки от закладного узла противотока до пневмореле щита управления не должна превышать 4 метров. |
- Проложите капиллярную трубку в трубе до щита управления противотоком, оставив запас трубки со стороны щита-50 мм и со стороны корпуса закладного узла противотока-50 мм.
- Подсоедините один конец капиллярной трубки через сопло тройное (поворотное) к пневмокнопке противотока.
- Смонтируйте пневмокнопку к штифту закладного узла противотока.
- Закрепите сопло тройное (поворотное) при помощи штифта к корпусу закладного узла.
- .Другой конец капиллярной трубки подсоедините к пневмореле щита управления противотоком
Внимание!!! Проверьте работу пневмосигнала. При каждом нажатии на пневмокнопку из щита управления противотоком должны раздаваться негромкие щелчки, подтверждающие срабатывание пневмореле. |
- Демонтируйте фанеру (3), предварительно выкрутив ответную часть желоба.
- Произведите монтаж резиновой прокладки, и накладки из нержавеющей стали желоба водозабора.
- Произведите монтаж прокладки фланца резиновой, фланца-кольца при помощи винтов (поз 10 рис 7) и лицевой панели к корпусу закладного узла противотока.
- Подсоедините насос к щиту управления противотоком, подсоедините щит управления противотоком к системе электроснабжения, как показано на электрической схеме1. При подсоединении щита управления противотоком к системе электроснабжения используйте провод сечением не менее 5х1.5мм2, внешний диаметр провода должен соответствовать диаметру муфты уплотнения кабеля для обеспечения герметичности подсоединения.
![]() |

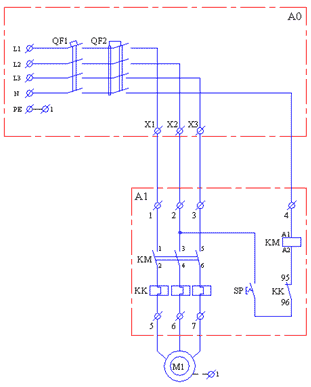

Таблица условных обозначений для Эл.схемы 1
|
Демонтаж противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen выполнять в следующем порядке:
- Отключите питание щита управления противотоком;
- Проверьте отсутствие напряжения в щите управления противотоком;
- Отсоедините от щита управления противотоком питающие провода и капиллярную трубку;
- Снимите щит управления противотоком со стены.
- Закройте вентили на всасывающем и напорном трубопроводах насоса;
- Слейте воду из насоса;
- Отсоедините от насоса питающий провод и провод заземления;
- Отсоедините от насоса всасывающий и напорный трубопроводы;
- Освободите насос от соответствующего крепежа;
- Снимите насос с постамента.
Перед включением противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen выполните следующие операции:
- Заполните бассейн водой.
- Убедитесь, что уровень воды соответствует необходимому уровню воды;
- Убедитесь, что все необходимые краны открыты;
- Убедитесь, что никакие посторонние предметы не мешают свободному движению воды в трубопроводах противотока;
- Убедитесь в герметичности трубопроводов и резьбовых соединений;
- Заполните насос водой;
- Проверьте параметры питающей электросети;
- Отрегулируйте в соответствии с характеристиками насоса ток срабатывания электротеплового реле;
- Устраните выявленные неисправности, если они обнаружены;
![]()
|
- Включите насос, нажав пневмокнопку, размещенную на лицевой панели закладного узла противотока;
Внимание!!! В случае возникновения затруднений при нажатии пневмокнопки смотреть п 3.3 табл. 7) |
- Убедитесь в отсутствии повышенной вибрации или шума при работе насоса;
- Убедитесь в герметичности трубопроводов и резьбовых соединений;
- Для изменения интенсивности потока воды, а так же для подмеса воздуха, выключите насос, повторно нажав пневмокнопку, и поверните лицевую панель закладного узла противотока (см рис 9)
|
Внимание!!! При повороте лицевой панели закладного узла противотока необходимо точно позиционировать ее. Следите, чтобы выходное отверстие закладного узла противотока точно совпало с одним из трех отверстий лицевой панели. |
- Включите насос, нажав пневмокнопку, размещенную на лицевой панели закладного узла противотока;
- Выключите насос, повторно нажав пневмокнопку, размещенную на лицевой панели закладного узла противотока;
|
К эксплуатации противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen допускается только квалифицированный персонал, т.е. специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы и имеющие квалификационную группу по технике безопасности, предусмотренную Правилами техники безопасности при эксплуатации электроустановок, а также изучившие настоящее РЭ.
Внимание!!! Эксплуатация противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen допускается только после успешного выполнения операций указанных в п. 2.5 и 2.6 настоящего РЭ. |
|
|
Насос противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen устанавливается в помещении, защищенном от атмосферных осадков с температурой не ниже +5°C и влажностью окружающего воздуха не более 60%.
Извлеките насос противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen из упаковки, внешним осмотром убедитесь в отсутствии механических повреждений его.
Если насос противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen внесен в помещение после транспортирования при отрицательных температурах, необходимо перед включением выдержать его при комнатной температуре в течение не менее 24-х часов. При доставке противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen к месту монтажа следите за чистотой разъемных соединений.
В процессе эксплуатации необходимо следить за исправным состоянием входящих в состав противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen изделий, герметичностью узлов и уплотнений, проводить Техническое обслуживание противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen.
Использовать противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen необходимо согласно настоящему РЭ.
В таблице 7 приведены возможные неисправности противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen и методы их устранения.
Таблица 7
Неисправность |
Причина |
Устранение |
Насос JETPUMP 2,2 кВт Pahlen (12126) противотока не работает |
Отсутствие напряжения в электрической сети или параметры напряжения не соответствуют п.1.3. настоящего РЭ. |
Обеспечьте подачу напряжения. |
Сработало защитное устройство (УЗО, автоматический выключатель или электротепловое реле) в щите управления насосом. |
Установите причину срабатывания защитных устройств (например: проверьте сопротивление обмоток электродвигателя и т.д.). После устранения неисправности, включите соответствующий элемент в Эл. щите. |
|
Поврежден двигатель или питающий кабель. |
Проверьте исправность обмоток двигателя насоса и питающего кабеля. |
|
Насос забился инородными предметами и заклинил. |
Освободите насос от инородных предметов. |
|
Повреждена пневмокнопка (попала вода) |
Замените пневмокнопку |
|
Повреждена или пережата капиллярная трубка |
Замените или устраните причину пережатия капиллярной трубки |
|
Капиллярная трубка отсоединилась от пневмокнопки или пневмореле щита управления противотоком. |
Подсоедините капиллярную трубку к пневмокнопке или к пневмореле щита управления противотоком. |
|
Повреждено пневмореле щита управления противотоком. |
Замените пневмореле щита управления противотоком. |
|
Производительность насоса JETPUMP 2,2 кВт Pahlen (12126) противотока не достигает максимально номинального значения. |
Сопло тройное не позиционировано |
Проверьте, чтобы выходное отверстие закладного узла противотока точно совпало с одним из трех отверстий лицевой панели. |
Краны на напорном или заборном трубопроводе частично закрыты и или блокированы. |
Откройте или отремонтируйте краны. |
|
Потери напора в трубопроводах превышают допустимое значение. |
Обеспечьте уменьшение потерь напора или замените насос на более мощный. |
|
Повреждены соединяющие трубопроводы. |
Устраните протечки, прочистите или замените трубопроводы. |
|
Напряжение в электрической сети не соответствует установленному в п.1.2. настоящего РЭ. |
Установите стабилизатор напряжения. |
|
Сопло тройное (поворотное) установлено в режим минимального потока |
Установите сопло тройное (поворотное) в режим максимального потока |
|
Неисправность |
Причина |
Устранение |
Насос JETPUMP 2,2 кВт Pahlen (12126) противотока работает, но не качает воду. |
Нет воды. |
Обеспечьте поступление воды в насос. |
Краны на напорном и/или заборном трубопроводе закрыты |
Откройте краны |
|
Происходит утечка воды и/или подсос воздуха в трубопроводах. |
Проверьте и почините трубопроводы. |
|
При работе противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen не происходит подмес воздуха. |
Сопло тройное (поворотное) установлено в режим потока без подмешивания воздуха |
Установите сопло тройное (поворотное) в режим подмешивания воздуха |
Гибкий шланг (воздушный) пережат или засорен |
Проверьте и прочистите гибкий шланг (воздушный). |
При эксплуатации и техническом обслуживании противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen необходимо соблюдать требования ГОСТ 12.3.019-80, "Правил технической эксплуатации электроустановок потребителей", "Правил техники безопасности при эксплуатации электроустановок потребителей".
|
В случае возникновения пожара на изделии необходимо отключить электропитание, вызвать пожарную
службу, принять самостоятельные действия по пожаротушению при необходимости произвести эвакуацию людей из пожароопасной зоны.
В случае отказа элементов изделия, способных привести к возникновению опасных аварийных ситуаций, необходимо отключить электропитание, произвести диагностику всех деталей изделия, заменить неисправные детали на новые.
К техническому обслуживанию противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen допускается только квалифицированный персонал, т.е. специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы и имеющие квалификационную группу по технике безопасности, предусмотренную Правилами техники безопасности при эксплуатации электроустановок, а также изучившие настоящее РЭ.
В гарантийный период эксплуатации противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen необходимо;
следить за отсутствием воды в пневмокнопке и в капиллярной трубке
![]() Самостоятельная разборка противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen в гарантийный период. |
При техническом обслуживании (далее ТО) соблюдайте меры безопасности указанные в п. 2.2. п. 3.4. настоящего РЭ.
|
Необходимые действия по демонтажу и монтажу описаны в п. 2.4. настоящего РЭ.
Перед включением противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen выполните действия указанные в п. 2.5. настоящего РЭ (проверку осуществлять только в рабочих условиях).
В случае если климатические параметры в помещении, где установлен насос противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen не совпадают с параметрами указанными в п. 1.2. настоящего РЭ (или по необходимости) проведите консервацию насоса. Для этого:
В случае если климатические параметры в помещении, где установлен противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen не совпадают с параметрами указанными в п. 1.2. настоящего РЭ (или по необходимости) проведите консервацию закладного узла. Для этого:
Внимание!!! |
При текущем ремонте соблюдайте меры безопасности указанные в п. 2.2. п. 3.4. настоящего РЭ.
Насос противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen должен храниться в вертикальном положении. Все части противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen должны храниться в упаковке в закрытых складских помещениях при температуре окружающего воздуха от +10 °С до +35 °С Влажность окружающего воздуха, не более 60%
|
Транспортирование противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen должно производиться наземным или иным транспортом в амортизированной таре, в вертикальном положении при условии защиты от атмосферных осадков и внешних воздействий.
Транспортирование на самолетах должно производиться в отапливаемых герметичных отсеках.
Противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen не содержит в своём составе материалов, при утилизации которых необходимы специальные меры безопасности.
Противоток (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen является изделием, содержащим радиоэлектронные компоненты, и подлежит способам утилизации, которые применяются для изделий подобного типа.
Насос JETPUMP 2,2 кВт Pahlen (12126) + Щит управления противотоком JET-SWIM 1200 (2.2 кВт) Pahlen (121910)заводской номер ____________________________
Обвязка противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (1301220) заводской номер ____________________________
Закладной узел противотока (универсал.) (54 м3/ч 380В 2.2 кВт) JET-SWIM 1200 Pahlen (1301200) заводской номер ____________________________
продан ___________________________________________________________
Дата продажи «__________» ____________________________ 20________ г
Гарантийный талон на товар приобретённый по Накладной № _______________________________________
от «________» ________________ 20 ______г
Гарантийный талон действителен только при представлении оригинала Накладной.
1. ПРОДАВЕЦ предоставляет ПОКУПАТЕЛЮ гарантию на приобретенный товар, а именно: в течение срока гарантии обязуется безвозмездно устранять недостатки товара, возникшие по вине изготовителя или ПРОДАВЦА, в том числе, осуществлять ремонт или бесплатную замену (в случае невозможности ремонта) неисправных агрегатов, узлов и деталей товара.
2. Срок гарантии составляет 12 (двенадцать) месяцев с даты приёмки товара ПОКУПАТЕЛЕМ.
3. Гарантийное обслуживание товара осуществляется по адресу:
4. Срок устранения недостатков товара, а также срок замены неисправного товара устанавливается ПРОДАВЦОМ самостоятельно в зависимости от сложности работ и срока поставки товара и не может превышать 30 (тридцати) рабочих дней с даты приёмки ПРОДАВЦОМ товара для выполнения соответствующих работ. В отдельных случаях, вызванных производственной необходимостью, указанный срок может быть увеличен до 90 (девяносто) рабочих дней. ПРОДАВЕЦ предварительно уведомляет ПОКУПАТЕЛЯ об ориентировочном сроке ремонта или замены товара.
5. Срок устранения недостатков и (или) замены неисправного товара исчисляется с момента передачи товара ПРОДАВЦУ для ремонта или замены, а в случае выезда представителя ПРОДАВЦА для диагностики и осуществлении ремонта в месте нахождения товара - с даты первого выезда.
6. Гарантийное обслуживание товара производится только при предъявлении оригинала настоящего Гарантийного талона с печатью ПРОДАВЦА, а также оригинала накладной, содержащей перечень приобретённого товара и подтверждающей его приёмку ПОКУПАТЕЛЕМ. При отсутствии документов, подтверждающих покупку товаров у ПРОДАВЦА, а также дату покупки, устранение недостатков товара производится за счёт ПОКУПАТЕЛЯ в порядке и по расценкам, действующим у ПРОДАВЦА на момент обращения ПОКУПАТЕЛЯ.
7. Гарантийные обязательства не распространяются на детали, подвергающиеся износу, зависящему от интенсивности и условий эксплуатации ПОКУПАТЕЛЕМ.
8. ПРОДАВЕЦ вправе прекратить действие настоящей гарантии досрочно в следующих случаях:
8.1. Нарушения правил эксплуатации товара, описанных в инструкциях по эксплуатации товара.
8.2. Монтаж, наладка, ремонт, внесение в конструкцию товара изменений осуществлялись лицом, не имеющим необходимых разрешений на проведение таких работ.
8.3. Возникновение недостатков вызвано причинами, не зависящими от изготовителя и ПРОДАВЦА товара повреждение товара при его перевозке и хранении, неисправность инженерных коммуникаций или конструктивных недостатков объекта; воздействия внешних факторов; природных и экологических явлений: промышленных выбросов, смолистых осадков деревьев; действий третьих лиц, обстоятельств форс-мажора и пр.
9. ПРОДАВЕЦ вправе отказать в безвозмездном устранении выявленных недостатков товара в течение срока гарантии в следующих случаях:
9.1. Недостатки возникли вследствие какой-либо из причин, указанных в п.8 настоящего Гарантийного талона, при условии, что ПРОДАВЦОМ не принято решение о прекращении действия гарантии в результате указанных обстоятельств.
9.2. ПОКУПАТЕЛЕМ не приняты разумные и своевременные меры по предотвращению (развитию) неисправностей.
10. Устранение недостатков при досрочном прекращении гарантии на основании п. 8 или при отказе в безвозмездном устранении недостатков на основании п. 9 настоящего Гарантийного талона, производится за счёт ПОКУПАТЕЛЯ. Выполнение работ в таком случае производится в порядке и по ценам, установленным ПРОДАВЦОМ на момент обращения ПОКУПАТЕЛЯ.
11. При выявлении недостатков товаров в течение срока гарантии ПОКУПАТЕЛЬ оформляет Претензию в письменной форме и направляет её ПРОДАВЦУ по факсу. В Претензии должны быть указаны: дата составления, Ф.И.О. заявителя, номер и дата документа, подтверждающего покупку товара у ПРОДАВЦА, наименование товара, его количество, описание неисправностей, требования ПОКУПАТЕЛЯ и обоснование требований. В случае выезда специалиста ПРОДАВЦА к ПОКУПАТЕЛЮ, Претензия должна быть полностью подготовлена к моменту приезда представителя ПОКУПАТЕЛЯ. Экземпляр Претензии передаётся представителю ПРОДАВЦА для рассмотрения. В случае доставки товара для устранения недостатков ПРОДАВЦУ, ПОКУПАТЕЛЬ передаёт экземпляр Претензии при передаче товара.
12. Устранение недостатков товара производится в месте нахождения ПРОДАВЦА. В случае невозможности доставки товара ПРОДАВЦУ для осуществления ремонта допускается выезд специалиста ПРОДАВЦА в согласованный день и время к ПОКУПАТЕЛЮ для осуществления диагностики и демонтажа товара для его дальнейшего ремонта.
13. ПОКУПАТЕЛЬ передаёт товар ПРОДАВЦУ для его замены или ремонта в оригинальной упаковке. Передача товара ПРОДАВЦУ подтвержается составлением Приёмо-сдаточного Акта.
14. ПРОДАВЕЦ самостоятельно определяет причины возникновения недостатков товара, и порядок их устранения, для чего проводит экспертизу товара. По результатам экспертизы уполномоченные лица ПРОДАВЦА составляют Акт проверки эксплуатации, в котором указываются основания для отказа в гарантийном ремонте (в случае отказа).
15. При возникновении споров, связанных с причинами возникновения недостатков товара, Стороны вправе провести экспертизу товара с привлечением уполномоченных лиц в порядке, установленном действующим законодательством. Экспертиза должна проводиться с участием представителей обеих Сторон.
16. Работы, выполненные в соответствии с настоящим Гарантийным талоном, оформляются Актом ремонтных работ. Гарантийный срок выполнения работ составляет 14 (четырнадцать) календарных дней с момента окончания работ. Гарантийный срок на установленные запасные части составляет 90 (девяносто) календарных дней с момента окончания работ.
17. Послегарантийный ремонт осуществляется за счёт ПОКУПАТЕЛЯ в порядке и на условиях, установленных ПРОДАВЦОМ.
18. ПОКУПАТЕЛЬ оплачивает выезд сотрудника ПРОДАВЦА для определения причин возникновения недостатков товара и проведения гарантийного ремонта в размере, установленном ПРОДАВЦОМ на момент выезда, если будет установлено, что за выявленные недостатки ПРОДАВЕЦ не отвечает.
19. ПОКУПАТЕЛЬ оплачивает экспертизу товара при выявлении по результатам экспертизы отсутствия вины ПРОДАВЦА и (или) производителя товара в возникновении недостатков товара и отказе в таком случае от платного ремонта товара ПРОДАВЦОМ.
Корзина пуста
04.03.2020 Программирование для управление фонтанов
