Руководство по установке и эксплуатации Автоматической станции контроля качества воды в бассейнах (рН /Redox) - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
hth Compact

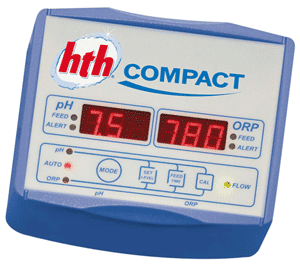

Автоматическая станция контроля качества воды в бассейнах
(рН /Redox)
Руководство по установке и эксплуатации
Содержание
Раздел1 2 3 4 5 |
НаименованиеОписание и технические характеристики Установка и ввод в эксплуатацию Эксплуатация Ошибки при запуске Приложение |
Благодаря встроенной системе автоматического анализа прибор hth Compact определяет потребность воды бассейна в хлоре и корректировке уровня рН, после чего подает сигнал на срабатывание различных дозирующих систем.
- Диапазон измерений рН составляет от 6.0 до 8.4 с разрешением 0.1.
- Пороговое значение рН устанавливается в интервале между 7.0 и 8.0 с разрешением 0.1.
- Во время ввода компонентов для регулировки рН (кислотных или щелочных) световой индикатор (FEED) указывает оператору, что корректирующая система (дозировочный насос) включен.
- В случае, если значения рН выходят за пределы допустимого интервала, включается индикатор ALERT, который предупреждает об этом пользователя.
- Диапазон измерений окислительно-восстановительного потенциала (Redox или ORP) составляет от 0 до 995 мВ с разрешающей способностью 5 мВ.
- Порог срабатывания Redox устанавливается в интервале от 400 до 900 мВ.
- При введении хлора индикатор FEED указывает оператору, что функционирует коррекционная система (дозировочный насос, электроклапан …).
- В случае, если показания Redox выходят за пределы допустимого интервала, включается световой индикатор ALERT.
Прибор hth Compact может управлять вводом компонентов в непрерывном или периодическом режиме.
- В непрерывном режимеhth Compact подает сигнал на ввод компонентов на различные дозирующие устройства (насосы, электроклапаны …) в зависимости от состояния параметров воды бассейна. Ввод компонентов прекращается автоматически при достижении параметром требуемого уровня (порогового значения).
- В периодическом режиме прибор hth Compact также подает сигнал на различные корректирующие устройства (насосы, электроклапаны …) в зависимости от состояния параметров воды бассейна, в соответствии с заданным дозировочным циклом. Этот цикл состоит из цикла ввода и цикла отключения дозирующих систем.
Так, например, увеличение периода ввода на 30 секунд (регулировка продолжительности ввода Feed time) должно привести к увеличению времени отключения на 5 мин (заданное значение). Чем больше емкость бассейна, тем больше должна быть продолжительность ввода Feed time.
Диапазон измерений параметров Redox (ORP) с разрешительной способностью 5 мВ
Замеры: 0 – 905 мВ
Регулировка 400 – 900 мВ
Значение по умолчанию: 650 мВ
Диапазон измерений показателя рН с разрешительной способностью 0,1
Замеры: 6.0 – 8.4
Регулировка: 7.0 – 8.4 (значение по умолчанию: 7,4)
Электропитание: ~120/240 В, 50/60 Гц
Выходы: ~120/240 В, 50/60 Гц, 5А
Жидкокристаллический экран LCD для ORP и рН
Индикатор потока FLOW (наличие потока и питания) - зеленый
Индикатор ALERT (аварийный) - красный
Индикатор различных режимов
рН - зеленый
ORP - желтый
AUTO - красный
Индикатор ввода FEED (мигающий световой сигнал при дозировании химических реагентов (период включения) и непрерывный сигнал при отсутствии дозирования (период отключения):
Индикатор ввода рН - зеленый
Индикатор ввода ORP - желтый
Эксплуатационная температура
5 - 50 °С

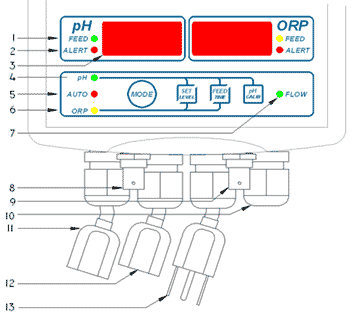

1. Индикатор включения систем дозирования для коррекции рН/ORP (FEED)
2. Аварийный индикатор рН/ORP (ALERT)
3. Экраны LCD для показателей pH/ORP
4. Индикатор и установочные клавиши регулировки рН:
5. Индикатор и клавиша выбора режима (MODE):
6. Индикатор и установочные клавиши управления параметрами Redox:
7. Индикатор наличия потока (FLOW)
8. Разъем BNC для датчика рН
9. Разъем BNC для датчика Redox
10. Уплотнительный зажим для подключения датчика расхода
11. Уплотнительный зажим для подключения дозировочного насоса рН
12. Уплотнительный зажим для подключения системы ввода хлора
13. Уплотнительный зажим для подключения блока питания hthCompact
Перед установкой прибора hth Compact важно правильно выбрать его положение.
Вода, подаваемая на анализ к прибору hth Compact, должна быть отобрана, по возможности, между фильтрационным насосом и фильтром или после фильтра, но, в любом случае, перед корректирующими устройствами рН и хлора.
Табло hth Compact должно быть установлено на вертикальной поверхности, по возможности, плоской. Следует избегать установки над резервуаром, содержащим химические вещества (хлор, рН)
Как только выбрано наилучшее место, необходимо зафиксировать прибор с помощью крепежных приспособлений.
Внимание: винты, гайки, дюбели к прибору не прилагаются.

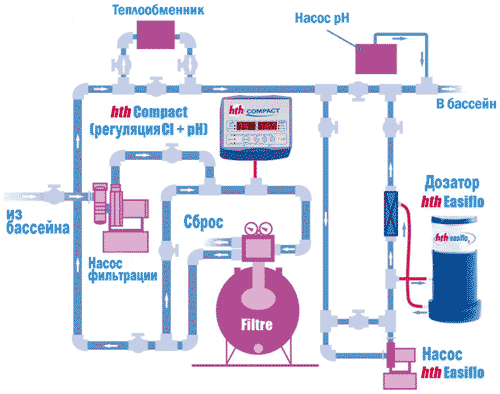

Принципиальная схема установки
Внимание! Не подключать устройства для ввода хлора и регулировки рН до окончания установочной операции №8.
Прибор hth Compact работает в четырех различных режимах эксплуатации: ON/OFF, AUTO, pH и ORP.
Для включения прибора hth Compact нажать на клавишу MODE.
Для выключения прибора нажать на клавишу MODE в течение 2 сек.
Этот режим указывает, что прибор работает автоматически.
Порог: При нажатии на клавишу установки уровня SET LEVEL значение порога выводится на экран рН. При удерживании клавиши в нажатом состоянии значение порога изменяется (от 0.1 с шагом 0.1) до требуемого значения. При достижении требуемого значения необходимо отпустить клавишу.
Продолжительность ввода компонентов Feed Time: При нажатии на клавишу FEED TIME на экран рН выводится значение, выраженное в сек. При удерживании клавиши в нажатом состоянии это значение изменяется (от 1 с шагом 1). Оно определяет максимальное время непрерывного ввода компонентов для установки рН. При достижении требуемого значения отпустить клавишу.
Внимание: если прибор показывает 0, ввод компонентов производится непрерывно до достижения требуемого порога.
Калибровка: При нажатии клавиши калибровки CAL замеренное значение выводится на экран рН. При удержании клавиши значение изменяется (от 0.1 с шагом 0.1) до требуемого значения. При достижении его отпустить клавишу.
Внимание: данная регулировка должна производиться с определенными мерами предосторожности. Перед началом калибровки убедитесь в надежности показаний вашего измерительного прибора (фотометра).
Порог: При нажатии на клавишу установки уровня SET LEVEL пороговое значение выводится на экран ORP. При удерживании клавиши значение порога изменяется (от 5 с шагом 5) до требуемого значения параметра. При его достижении отпустить клавишу.
Продолжительность ввода Feed Time: при нажатии на клавишу FEED TIME на экран ORP выводится значение, выраженное в сек. При удерживании клавиши эта величина изменяется (от 1 с шагом 1). Она определяет максимальную продолжительность непрерывного ввода компонентов для установки ORP. При достижении требуемого значения отпустить клавишу.
Внимание: если прибор показывает 0, ввод компонентов будет продолжаться непрерывно до достижения порогового значения параметра.
Калибровка: измерьте с помощью вашего фотометра параметры воды в вашем бассейне (рН и содержание хлора (мг/л)). Для калибровки значений окислительно-восстановительного потенциала (Redox) (мВ) пользуйтесь таблицей, помещенной в Приложении к настоящему Руководству, в которой представлена зависимость значения Redox (мВ) от содержания хлора (мг/л) и показателя рН.
При нажатии на клавишу CAL замеренное значение выводится на экран ORP. При удерживании клавиши эта величина изменяется (от 5 с шагом 5) до требуемого значения параметра. При достижении его отпустить клавишу.
Внимание: данная регулировка должна производиться с определенными мерами предосторожности. Перед началом калибровки убедитесь в надежности показаний вашего измерительного прибора (фотометра).

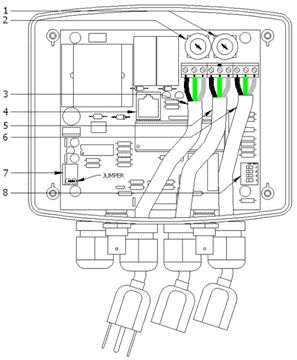

Внимание: Настройка переключателя Dip Switch требует повышенной квалификации.
Прибор hth Compact имеет четыре различные функции, включаемые и настраиваемые с помощью переключателей Dip Switch. Эти переключатели установлены внутри корпуса (см. схему установки).
Переключатель Dip Switch РАЗОМКНУТ, если он находится в ЛЕВОМ положении и ЗАМКНУТ, если он находится в правом положении. По умолчанию все переключатели Dip Switch находятся в РАЗОМКНУТОМ положении. Они управляют различными функциями (опциями).
Если переключатель ЗАМКНУТ (находится в правом положении):
- Функция ORP будет востребована (ввод хлора) только при значениях рН в рабочем интервале (между верхней и нижней допустимой границей) и
- Функции рН и ORP не будут работать одновременно.
Хлор будет дозироваться только в том случае, если не дозируется реагент рН-коррекции и прекратится при начале ввода компонентов для регулировки рН.
В режиме постоянного ввода:
Если Dip Switch ЗАМКНУТ и прибор hth Compact работает в режиме постоянного ввода, то дозировочные устройства для рН-коррекции и ввода хлора могут непрерывно производить ввод компонентов только в течение заранее предустановленного интервала времени. По умолчанию, данный интервал равен 10 мин. Если одна из систем проработала непрерывно в течение указанного времени (10 мин.), то соответствующая дозирующая система будет обесточена, и ее световой индикатор будет мигать.
Для возобновления дозирования необходимо вручную перезапустить контроллер (выключить, а затем включить).
В режиме ввода с заданной продолжительностью:
Если Dip Switch ЗАМКНУТ и прибор hth Compact работает в режиме с заданным временем ввода, то дозировочные устройства для регулирования рН и содержания хлора могут включаться лишь ограниченное количество последовательных включений до полного обесточивания системы. Предустановленное количество циклов включения и выключения равно 10. Если заданное количество последовательных циклов исчерпано для какого-либо параметра, то соответствующая дозирующая система будет обесточена, и ее световой индикатор будет мигать.
Для возобновления дозирования необходимо вручную перезапустить контроллер (выключить, а затем включить).
Этот переключатель Dip Switch определяет тип показателя рН, используемого при корректировке (рН+/рН-).
- Если Dip Switch РАЗОМКНУТ (в левом положении), ввод производится на основе рН-.
- Если Dip Switch ЗАМКНУТ (в правом положении), ввод производится на основе рН+.
По умолчанию этот переключатель устанавливается в левом положении (рН-).
Этот переключатель устанавливает или снимает блокировку некоторых клавиш.
- Если Dip Switch РАЗОМКНУТ (в левом положении), все клавиши разблокированы.
- Если Dip Switch ЗАМКНУТ (в правом положении), действует только клавиша калибровки pH CAL.
По умолчанию этот переключатель устанавливается в левом положении (все клавиши разблокированы).
Прибор hth Compact имеет шунт на разъеме, к которому подключается расходомер.
При установке этого шунта индикатор потока led FLOW, установленный на передней панели, указывает только на подключение питания к корпусу прибора.
При установке датчика расхода, необходимо снять этот шунт и установить датчик на место.
Приборhth Compact может быть перезагружен при возникновении неисправности. Для этого необходимо выполнить следующие операции:
№ |
Неисправности и их признаки |
Возможные причины |
Способы устранения |
1 |
Срабатывает индикатор ALERT превышения рН |
Проблемы ввода компонентов установки рН-
Проблемы с установкой порогового значения рН |
Проверить наличие компонентов в резервуаре рН Проверить не засорен ли клапан и трубопровод ввода компонентов рН Увеличить время дозировки рН, если используется режим с заданием времени ввода |
2 |
Срабатывает индикатор ALERT пониженного значения рН |
Ручная дозировка
Проблема с пороговым значением рН |
Проверить, не производился ли ранее ввод компонентов вручную Уменьшить время дозировки рН, если используется режим с установкой времени ввода |
3 |
Прибор hth Compact не подает сигнал ввода для установки рН |
Индикатор FLOW выключен Включен форсированный ввод
Перегорел предохранитель |
См. раздел 4.3
Произвести перезагрузку вручную. |
4 |
Замеряемые значения рН имеют недостаточную величину и медленно изменяются |
Показатель рН не является стабильным |
Повторить процедуру через 24 ч. Если проблема не устраняется произвести повторную калибровку датчика. |
No. |
Неисправности и их признаки |
Возможные причины |
Способы устранения |
1 |
Срабатывает индикатор ALERT превышения ORP |
Ручная дозировка
Проблемы с установкой порогового значения ORP |
Проверить, не производился ли ранее ручной ввод Проверить, не оставлен ли клапан дозировочного устройства hth Easiflo открытым Уменьшить время дозировки ORP, если используется режим с установкой времени |
2 |
Срабатывает индикатор ALERT пониженных значений ORP |
Проблемы c вводом хлора
Проблемы с пороговым значением ORP |
Проверить наличие компонентов в резервуаре с хлором и в дозаторе hth Easiflo. Проверить, не отключен ли дозировочный насос хлора или электроклапан дозатора hth Easiflo Проверить, не засорен ли клапан и трубопровод ввода хлора Увеличить время дозировки ORP, если используется дискретный режим |
3 |
Прибор
|
Индикатор FLOW не срабатывает Форсированный ввод включен Перегорел предохранитель |
См. раздел 4.3 Произвести перезагрузку вручную. Отключить форсированный ввод, если неисправность не устранится. |
4 |
Замеры ORP имеют низкие значения и медленно изменяются |
Значение ORP не являются стабильными |
Повторить процедуру через 24 ч. Произвести повторную калибровку датчика, если проблема не устранится |
No. |
Неисправности и их признаки |
Возможные причины |
Способы устранения |
1 |
Индикатор FLOW не загорается |
Расход воды, циркулирующей в измерительной камере, слишком низкий |
Проверить, открыт ли в достаточной степени клапан подачи воды прибора hth Compact Проверить достаточно ли давление воды на входе Проверить соединение датчика расхода |
2 |
Экран рН и ORP остается пустым – Индикатор FLOW включен |
Прибор |
Нажать длительно на клавишу MODE, прибор hth Compact должен включиться |
3
|
Экран рН и ORP остается пустым – Индикатор FLOW выключен |
Отсутствует питание hth Compact |
Проверить напряжение питания прибора. Проверить, не сработала ли защита в электрическом щите. |
4 |
Экран hth Compact не реагирует на нажатие клавиш |
Переключатель Dip Switch#4 разомкнут |
Открыть корпус и перевести переключатель Dip Switch#4 в положение ЗАМКНУТ |
pH |
E (мВ) |
|||||||||||||||
Cl(ppm) |
6,5 |
6,6 |
6,7 |
6,8 |
6,9 |
7 |
7,1 |
7,2 |
7,3 |
7,4 |
7,5 |
7,6 |
7,7 |
7,8 |
7,9 |
8 |
0,1 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
0,2 |
513 |
511 |
510 |
508 |
507 |
505 |
504 |
502 |
501 |
499 |
498 |
496 |
495 |
493 |
492 |
490 |
0,3 |
570 |
568 |
565 |
563 |
561 |
558 |
556 |
553 |
551 |
549 |
546 |
544 |
541 |
539 |
537 |
534 |
0,4 |
611 |
608 |
605 |
602 |
599 |
596 |
593 |
590 |
587 |
584 |
581 |
578 |
575 |
572 |
569 |
566 |
0,5 |
642 |
639 |
635 |
632 |
628 |
625 |
621 |
618 |
614 |
611 |
607 |
604 |
600 |
597 |
593 |
590 |
0,6 |
668 |
664 |
660 |
656 |
652 |
648 |
645 |
641 |
637 |
633 |
629 |
625 |
621 |
617 |
613 |
610 |
0,7 |
690 |
685 |
681 |
677 |
673 |
669 |
664 |
660 |
656 |
652 |
647 |
643 |
639 |
635 |
631 |
626 |
0,8 |
709 |
704 |
699 |
695 |
690 |
686 |
681 |
677 |
672 |
668 |
663 |
659 |
654 |
650 |
645 |
641 |
0,9 |
725 |
720 |
716 |
711 |
706 |
701 |
697 |
692 |
687 |
682 |
677 |
673 |
668 |
663 |
658 |
654 |
1 |
740 |
735 |
730 |
725 |
720 |
715 |
710 |
705 |
700 |
695 |
690 |
685 |
680 |
675 |
670 |
665 |
1,1 |
753 |
748 |
743 |
738 |
733 |
727 |
722 |
717 |
712 |
707 |
701 |
696 |
691 |
686 |
681 |
675 |
1,2 |
766 |
760 |
755 |
750 |
744 |
739 |
733 |
728 |
723 |
717 |
712 |
706 |
701 |
696 |
690 |
685 |
1,3 |
777 |
771 |
766 |
760 |
755 |
749 |
744 |
738 |
732 |
727 |
721 |
716 |
710 |
705 |
699 |
693 |
1,4 |
787 |
782 |
776 |
770 |
765 |
759 |
753 |
747 |
742 |
736 |
730 |
724 |
719 |
713 |
707 |
702 |
1,5 |
797 |
791 |
785 |
780 |
774 |
768 |
762 |
756 |
750 |
744 |
738 |
733 |
727 |
721 |
715 |
709 |
1,6 |
806 |
800 |
794 |
788 |
782 |
776 |
770 |
764 |
758 |
752 |
746 |
740 |
734 |
728 |
722 |
716 |
1,7 |
815 |
809 |
803 |
796 |
790 |
784 |
778 |
772 |
766 |
760 |
753 |
747 |
741 |
735 |
729 |
723 |
1,8 |
823 |
817 |
810 |
804 |
798 |
792 |
785 |
779 |
773 |
766 |
760 |
754 |
748 |
741 |
735 |
729 |
1,9 |
831 |
824 |
818 |
811 |
805 |
799 |
792 |
786 |
779 |
773 |
767 |
760 |
754 |
747 |
741 |
735 |
2 |
838 |
831 |
825 |
818 |
812 |
805 |
799 |
792 |
786 |
779 |
773 |
766 |
760 |
753 |
747 |
740 |
2,1 |
845 |
838 |
831 |
825 |
818 |
812 |
805 |
798 |
792 |
785 |
779 |
772 |
765 |
759 |
752 |
746 |
2,2 |
851 |
845 |
838 |
831 |
824 |
818 |
811 |
804 |
798 |
791 |
784 |
777 |
771 |
764 |
757 |
751 |
2,3 |
858 |
851 |
844 |
837 |
830 |
824 |
817 |
810 |
803 |
796 |
789 |
783 |
776 |
769 |
762 |
755 |
2,4 |
864 |
857 |
850 |
843 |
836 |
829 |
822 |
815 |
808 |
801 |
795 |
788 |
781 |
774 |
767 |
760 |
2,5 |
869 |
862 |
855 |
848 |
841 |
834 |
827 |
820 |
813 |
806 |
799 |
792 |
785 |
778 |
771 |
764 |
2,6 |
875 |
868 |
861 |
854 |
847 |
839 |
832 |
825 |
818 |
811 |
804 |
797 |
790 |
783 |
776 |
769 |
2,7 |
880 |
873 |
866 |
859 |
852 |
844 |
837 |
830 |
823 |
816 |
809 |
801 |
794 |
787 |
780 |
773 |
2,8 |
885 |
878 |
871 |
864 |
856 |
849 |
842 |
835 |
827 |
820 |
813 |
806 |
798 |
791 |
784 |
777 |
2,9 |
890 |
883 |
876 |
868 |
861 |
854 |
846 |
839 |
832 |
824 |
817 |
810 |
803 |
795 |
788 |
781 |
3 |
895 |
888 |
880 |
873 |
866 |
858 |
851 |
843 |
836 |
829 |
821 |
814 |
806 |
799 |
792 |
784 |
3,1 |
900 |
892 |
885 |
877 |
870 |
862 |
855 |
847 |
840 |
833 |
825 |
818 |
810 |
803 |
795 |
788 |
3,2 |
904 |
897 |
889 |
882 |
874 |
867 |
859 |
851 |
844 |
836 |
829 |
821 |
814 |
806 |
799 |
791 |
3,3 |
909 |
901 |
893 |
886 |
878 |
871 |
863 |
855 |
848 |
840 |
833 |
825 |
817 |
810 |
802 |
795 |
3,4 |
913 |
905 |
897 |
890 |
882 |
874 |
867 |
859 |
851 |
844 |
836 |
828 |
821 |
813 |
806 |
798 |
3,5 |
917 |
909 |
901 |
894 |
886 |
878 |
871 |
863 |
855 |
847 |
840 |
832 |
824 |
816 |
809 |
801 |
3,6 |
921 |
913 |
905 |
897 |
890 |
882 |
874 |
866 |
859 |
851 |
843 |
835 |
827 |
820 |
812 |
804 |
3,7 |
925 |
917 |
909 |
901 |
893 |
885 |
878 |
870 |
862 |
854 |
846 |
838 |
831 |
823 |
815 |
807 |
3,8 |
928 |
921 |
913 |
905 |
897 |
889 |
881 |
873 |
865 |
857 |
849 |
842 |
834 |
826 |
818 |
810 |
3,9 |
932 |
924 |
916 |
908 |
900 |
892 |
884 |
876 |
868 |
860 |
853 |
845 |
837 |
829 |
821 |
813 |
4 |
936 |
928 |
920 |
912 |
904 |
896 |
888 |
880 |
872 |
864 |
856 |
848 |
840 |
832 |
824 |
816 |
E = (715 + 50 (7 - pH)) + (300 + 50 (7 - pH)) log C
E : (мВ) выражает значение Redox / C : (ppm) выражает значение для хлора
Пример : для Хлора 1.4 ppm и pH = 7.3 получаем значение Redox 742 мВ.
Корзина пуста
04.03.2020 Программирование для управление фонтанов
