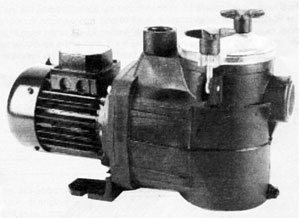

САМОВСАСЫВАЮЩИЕ НАСОСЫ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ MINIPUMP
РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Самовсасывающий насос предназначен для создания циркуляции воды в контуре системы фильтрации воды в бассейне.
Для изготовления насоса использовались высококачественные материалы, имеющие высокую стойкость к воздействию различных химикатов, которые применяются в настоящее время для обработки воды в бассейне. Работа насоса MINIPUMP полностью удовлетворит вас при условии, что все работы по установке насоса будут выполнены в соответствии с приведенными в данном руководстве инструкциями.
Насос MINIPUMP снабжен фильтром предварительной очистки для задерживания и сбора крупных частиц грязи, для нормальной работы которого требуется установка насоса в горизонтальном положении.

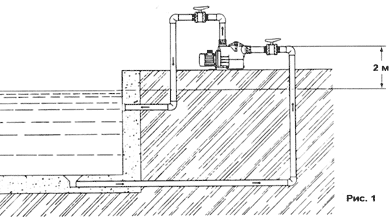

Хотя этот насос и является самовсасывающим, мы рекомендуем устанавливать его ниже уровня воды (в одном помещении с другим насосным или компрессорным оборудованием). При установке насоса выше уровня воды, насос должен устанавливаться на уровне, который превышает уровень воды в бассейне не более чем на 2 м, а всасывающие трубы должны быть как можно более короткими, чтобы сократить время всасывания воды. Если насос установлен в насосном помещении, следите за тем, чтобы данное помещение хорошо проветривалось.
Трубопроводы должны быть подсоединены к насосу таким образом, чтобы их воздействие не вызывало в насосе механических напряжений.
Проверьте, что все стыки и соединения пластмассовых трубопроводов являются герметичными.
Диаметр всасывающего трубопровода должен быть, по крайней мере, не меньше диаметра всасывающего отверстия насоса (1 ? дюйма). Всасывающая труба должна быть установлена с небольшим наклоном к насосу, чтобы избежать образования сифонов.
Насос MINIPUMP должен быть подключен к источнику питания со стабильным напряжением, характеристики которого должны соответствовать указанным в паспортной табличке насоса.
Насос MINIPUMP должен быть снабжен устройством тепловой защиты и дифференциальным устройством защиты от утечек на землю. Устройство тепловой защиты должно быть отрегулировано в соответствии с максимально допустимым током, потребляемым электродвигателем насоса, величина которого указана в паспортной табличке насоса. Дифференциальный прерыватель должен размыкать цепь питания, когда разность втекающего и вытекающего тока равняется 0,03 А.
Если насос предназначен для работы на открытом воздухе, линия питания должна соответствовать следующим нормам: ЕЕС (2) или Н07 согласно VDE 0250.

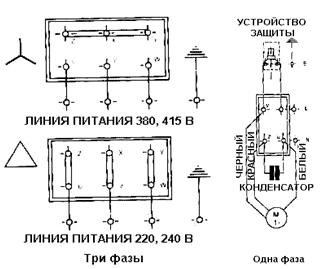

На представленных ниже рисунках показана схема электрических подключений насоса.
Проверьте, что напряжение и частота питающей сети соответствуют указанным в паспортной табличке насоса.
НИКОГДА НЕ ВКЛЮЧАЙТЕ НАСОС БЕЗ ВОДЫ!
Снимите крышку фильтра предварительной очистки и наполняйте насос водой до тех пор, пока уровень воды не достигнет верхнего края всасывающего трубопровода, затем установите крышку на место и закрепите ее с помощью боковых гаек.
В случае насоса с трехфазным электродвигателем включите насос на короткое время и проверьте, что направление вращения вала электродвигателя совпадает с направлением, указанным стрелкой на крышке вентилятора. Если вал электродвигателя вращается в обратном направлении, поменяйте местами две фазы линии питания в контактной коробке.
Откройте все запорные клапана, включите электродвигатель и подождите, пока начнется самовсасывание насоса. Проверьте ток, потребляемый электродвигателем насоса, и отрегулируйте устройство тепловой защиты в соответствии с рабочими характеристиками электродвигателя.
В случае несоблюдения вышеперечисленных инструкций во время установки насоса производитель полностью снимает с себя ответственность, и гарантия перестает действовать.
Этот насос не требует специального технического обслуживания. Необходимо только время от времени очищать фильтр предварительной очистки и сливать воду из насоса перед его длительной остановкой на зимний период. Последнее должно строго соблюдаться, если насос используется в странах с холодным климатом, где температура может опускаться ниже точки замерзания воды.
Проблема |
Причина |
Устранение |
Не выполняется самовсасывание насоса. |
Воздушная течь во всасывающем трубопроводе. |
Проверьте на герметичность все стыки и соединения всасывающего трубопровода. |
Вал электродвигателя вращается в обратном направлении. |
Поменяйте местами две фазы линии электропитания. |
|
Слабый поток воды в насосе |
Воздушная течь во всасывающем трубопроводе. |
Проверьте на герметичность все стыки и соединения всасывающего трубопровода. |
Вал электродвигателя вращается в обратном направлении. |
Поменяйте местами две фазы линии электропитания. |
|
Плохое всасывание. |
Уменьшите до минимума потери в контуре. |
|
Неправильное напряжение линии питания. |
Проверьте, что напряжение в линии питания соответствует указанному в паспортной табличке насоса. |
|
Всасывающий трубопровод забит грязью |
Очистите всасывающий трубопровод |

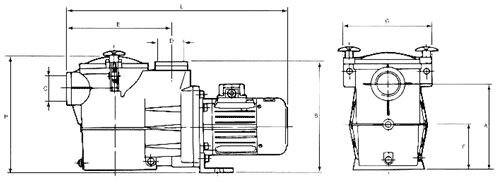

кВт |
л.с. |
A |
B |
C |
D |
E |
F |
H |
L |
0,19 |
1/4 |
150 |
222 |
11/4 дюйма |
1 дюйм |
180 |
92 |
238 |
420 |
0,25 |
1/3 |
150 |
222 |
11/4 дюйма |
1 дюйм |
180 |
92 |
238 |
420 |
0,37 |
1/2 |
150 |
222 |
11/4 дюйма |
1 дюйм |
180 |
92 |
238 |
420 |
0,55 |
3/4 |
150 |
222 |
11/4 дюйма |
1 дюйм |
180 |
92 |
238 |
420 |

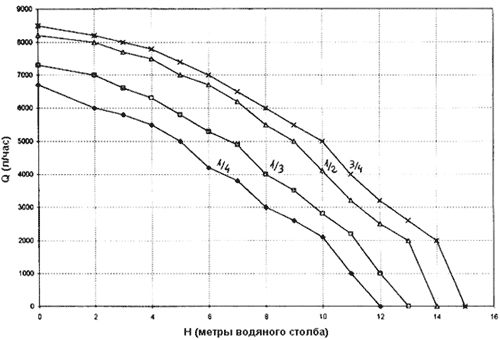

ГРАФИКИ

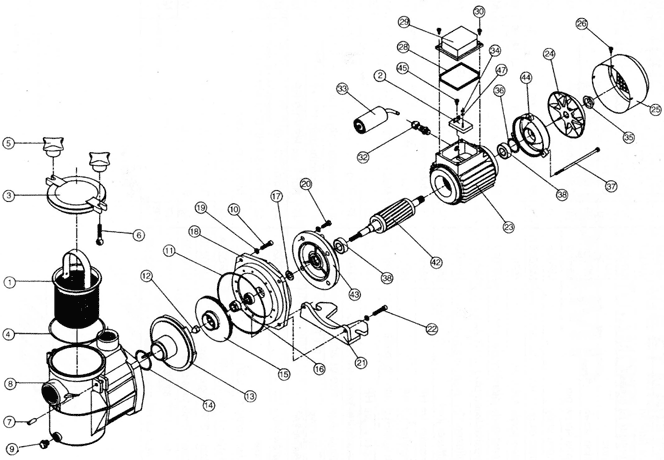

ПОЗ. |
ЗАПАСНЫЕ ДЕТАЛИ |
КОД |
1 |
Корзина |
МР001 |
2 |
Контактная колодка |
МР002 |
3 |
Крышка предварительного фильтра |
МР003 |
4 |
Прокладка крышки предварительного фильтра |
МР004 |
5 |
Ручка |
МР005 |
6 |
Винт ручки |
МР006 |
7 |
Винт ручки |
МР007 |
8 |
Стопорный штифт винта ручки |
МР008 |
9 |
Сливная пробка |
МР009 |
10 |
Винт с граненым отверстием в головке М6 х 25 |
МР010 |
11 |
Прокладка корпуса насоса |
МР011 |
12 |
Фиксирующая пробка рабочего колеса |
МР012 |
13 |
Вентиляционная решетка |
МР013 |
14 |
Прокладка вентиляционной решетки |
МР014 |
15 |
Рабочее колесо насоса 1/4 л.с. |
МР015А |
15 |
Рабочее колесо насоса 1/3 л.с. |
МР015В |
15 |
Рабочее колесо насоса 1/2 л.с. |
МР015С |
15 |
Рабочее колесо насоса 3/4 л.с. |
МР015D |
16 |
Механическое уплотнение |
МР016 |
17 |
Водяное уплотнение |
МР017 |
18 |
Механическое уплотнение |
МР018 |
19 |
Шайба М6 |
МР019 |
20 |
Винт М6 х 20 |
МР020 |
21 |
Основание |
МР021 |
22 |
Винт с граненым отверстием в головке М6 х 30 |
МР022 |
23 |
Статор 1/4 л.с., 1/3 л.с. |
МР023А |
23 |
Статор 1/2 л.с. одна фаза |
МР023В |
23 |
Статор 1/2 л.с. три фазы |
МР023С |
23 |
Статор 3/4 л.с. одна фаза |
МР023D |
23 |
Статор 3/4 л.с. три фазы |
МР023E |
24 |
Вентилятор |
МР024 |
25 |
Крышка вентилятора |
МР025 |
26 |
Винт крышки вентилятора |
МР026 |
27 |
Шайба крышки вентилятора |
МР027 |
28 |
Прокладка контактной коробки |
МР028 |
29 |
Крышка контактной коробки |
МР029 |
30 |
Винт контактной коробки |
МР030 |
31 |
Прокладка сальниковой коробки, 9 |
МР031А |
31 |
Прокладка сальниковой коробки, 11 |
МР031В |
32 |
Сальниковая коробка, 9 |
МР032А |
32 |
Сальниковая коробка, 11 |
МР032В |
33 |
Конденсатор 10 мкФ 1/4 л.с., 1/3 л.с. |
МР033А |
33 |
Конденсатор 12 мкФ 1/2 л.с. |
МР033В |
34 |
Гайка контакта М4 |
МР034 |
35 |
Стопорное кольцо электродвигателя |
МР035 |
36 |
Пружинящая шайба |
МР036 |
37 |
Вал электродвигателя 131 мм |
МР037 |
38 |
Шариковый подшипник 6202 ZZ |
МР038 |
39 |
Пробка |
МР039 |
40 |
Защитная пробка 1-1/4 дюйма |
МР040 |
41 |
Защитная пробка 1 дюйм |
МР041 |
42 |
Ротор 1/4 л.с. - 1/3 л.с. |
МР042А |
42 |
Ротор 1/2 л.с. |
МР042В |
42 |
Ротор 3/4 л.с., одна фаза. |
МР042С |
43 |
Передняя крышка электродвигателя |
МР043 |
44 |
Задняя крышка электродвигателя |
МР044 |
45 |
Винт контактной колодки М4 х 6 |
МР045 |
46 |
Винт заземления М4 х 6 |
МР046 |
47 |
Зубчатая шайба М4 |
МР047 |
