РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

НАСОСЫ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ

УСТАНОВКА

• Этот насос предназначен для использования в установках для фильтрации воды в плавательных бассейнах, отвечающих требованиям стандарта DN VDE O 100, часть 702-1.82.
• Насос должен устанавливаться в горизонтальном положении ниже уровня воды в бассейне.
• Не устанавливайте самовсасывающие насосы на высоте более двух метров над уровнем воды в бассейне.
• Для устранения шума и вибрации закрепите насос на основании.

МОНТАЖ ТРУБОПРОВОДОВ

• Трубы всасывающей и нагнетательной линии должны быть закреплены независимо от насоса.
• Резьбовые соединения пластмассовых труб должны уплотняться только с помощью тефлоновой ленты.
• Диаметр трубопровода должен быть не меньше диаметра всасывающего отверстия насоса.
• Чтобы избежать сифонирования, труба всасывающей линии должна быть установлена с небольшим наклоном.

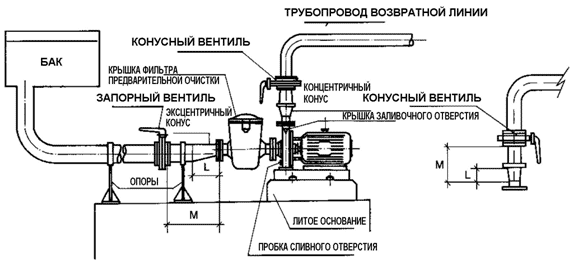

СХЕМА УСТАНОВКИ

L = 2 диаметра трубы
M = 10 диаметров трубы

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

• Для защиты системы используется дифференциальное блокирующее устройство.
• Если насос устанавливается на открытом воздухе, кабель питания должен соответствовать нормативам ЕСС (2), или должен использоваться кабель типа H07 RN7 согласно VDE 0250.
• Для трехфазных двигателей должны соблюдаться действующие правила и нормы эксплуатации электроустановок.

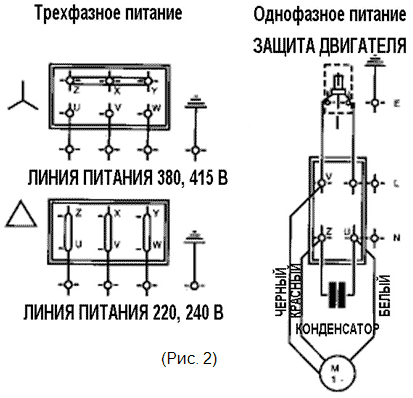

• На рис. 2 представлены схемы электрических соединений.

ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ

• Проверьте, что напряжение и частота сети питания соответствует указанным в паспортной табличке насоса.
• Снимите крышку фильтра предварительной очистки, предварительно отвернув ручки, и заполните фильтр предварительной очистки водой до нижнего уровня всасывающей трубы.
• Проверьте, что вал насоса вращается свободно.
• Установите крышку фильтра предварительной очистки на место и затяните ручки фильтра предварительной очистки.
• Проверьте, что стрелка на корпусе двигателя направлена в ту же сторону, что и стрелка на крышке вентилятора.
• Для трехфазных двигателей. Если вал двигателя вращается в неправильном направлении, поменяйте местами две фазы лини питания в блоке защиты.
• Если двигатель не запускается, попытайтесь определить причину неисправности, используя таблицу нахождения и устранения неисправностей.

ЗАПУСК

• НИКОГДА НЕ ЗАПУСКАЙТЕ НАСОС БЕЗ ВОДЫ.
• Откройте все вентили, и подайте на насос давление.
• Запустите насос.
• Подождите некоторое время, чтобы в насос залилась вода.
• Проверьте величину входящего тока и в соответствии с этим значением отрегулируйте установку теплового реле.

 ОБСЛУЖИВАНИЕ

• Если насосная система не работает должным образом, слейте из насоса воду, затем отсоедините насос, очистите его изнутри и смажьте резиновые уплотнения вазелином.
• Проверьте, что помещение, в котором установлен насос, является сухим и хорошо вентилируется.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
