РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДИХРОИЧНЫХ СВЕТИЛЬНИКОВ "MINI" ДЛЯ БЫСТРОЙ УСТАНОВКИ Модель 08554 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.

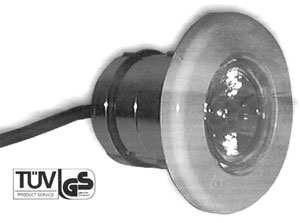

Для того чтобы обеспечить оптимальную работу светильника "Mini" с дихроичным стеклом для быстрой установки модели 08554 выполняйте установку и обслуживание в соответствии с представленными ниже инструкциями.
Внутри упаковочной коробки вы найдете перечисленные ниже компоненты и принадлежности:
Данный светильник должен устанавливаться полностью погруженным в воду, и предназначен для использования в бассейнах с пресной водой. Он относится к электрооборудованию класса III с очень низким, безопасным напряжением (12 В переменного тока).
Светильник соответствует классу защиты IPX8 (защита от пыли, твердых частиц и влажности) и предназначен для установки на номинальной глубине 2 м.
Данный светильник соответствует требованиям международных правил электробезопасности для этого типа оборудования, в частности, требованиям стандарта EN 60598-2-18: СВЕТИЛЬНИКИ, ЧАСТЬ 2: СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ, РАЗДЕЛ 18, СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНЫХ ПРИМЕНЕНИЙ.
Перед установкой светильника проверьте, что сальник кабельного ввода плотно затянут.
Светильник предназначен для установки в плавательных бассейнах и в гидромассажных ваннах.
Замените лампу и соберите светильник, выполнив в обратной последовательности описанные выше операции. При выполнении сборки обратите особое внимание на следующее:
Внимание:

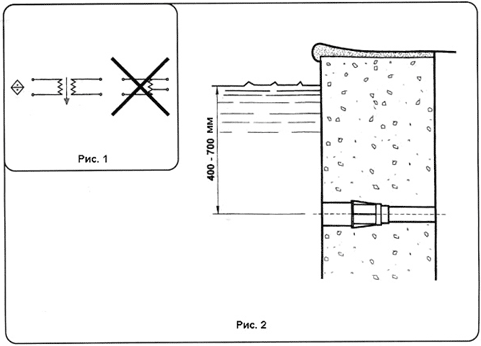

Проверьте, что подаваемое на лампу напряжение не превышает 12 В. Питание на лампу должно подаваться через защитный разделительный трансформатор и через защитное устройство, размыкающее цепь при наличии тока утечки на землю, срабатывающее при нужном значении тока утечки (рис. 1).
Светильник может работать только под водой и должен быть установлен на вертикальной стенке бассейна. Никогда не включайте светильник, если он не находится под водой.
№ |

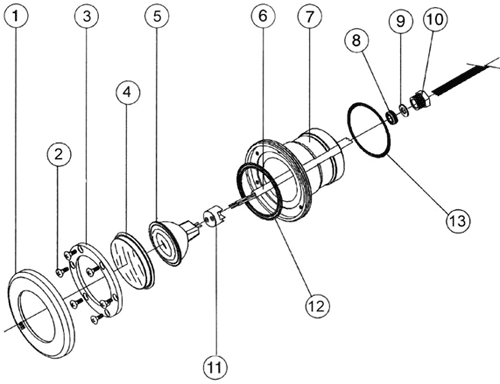

КОД |
ОПИСАНИЕ |
1 |
00360R0001 |
Декоративное кольцо |
2 |
7013004008 |
Винт DIN 965 М4 х 8 |
3 |
08554R0001 |
Уплотнительный фланец |
4 |
08523 |
Стекло дихроичного светильника ∅ 63 |
5 |
19334 |
Галогенная лампа с алюминиевым рефлектором GX 5.3, 50 Вт, 12 В |
6 |
08554R0004 |
Кабель H07RN-F 2х1,5х3000 с контактами |
7 |
08554R0100 |
Корпус светильника |
8 |
08554R0003 |
Уплотнительная прокладка кабельного сальника |
9 |
00346R0009 |
Пластмассовая шайба ∅ 10 |
10 |
00346R0005 |
Гайка кабельного сальника PG-9 |
11 |
00360R0002 |
Патрон лампы |
12 |
17883R0005 |
Уплотнительная прокладка 63х52х2 |
13 |
7230530030 |
Уплотнительное кольцо корпуса 53х3 |
Модель |
08554 |
Номинальное напряжение |
12 В |
Питание |
Переменный ток |
Лампа |
Лампа 12 В переменного тока, 50 Вт |
Уровень защиты |
Класс III IPX8 |
ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ ВМЕСТЕ С НЕОСЛЕПЛЯЮЩИМ РЕФЛЕКТОРОМ И С ПЕРЕДНИМ СТЕКЛОМ |
|
ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С ЗАЩИТНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ |
|
ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ПОДВОДНЫЙ СВЕТИЛЬНИК, ЕСЛИ ОН НЕ ПОГРУЖЕН В ВОДУ |
Poligon Industrial Pla de Politger s/n
17854 Sant Jaume de Lliercf (ИСПАНИЯ)
08554E201-02
Мы оставляем за собой право вносить в этот документ любые изменения без предварительного уведомления |
