РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ СВЕТИЛЬНИКА НА ПОДСТАВКЕ ДЛЯ ФОНТАНА Модель 08930 – 08931 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.
ПРОВЕРЬТЕ СОДЕРЖИМОЕ УПАКОВОЧНОЙ КОРОБКИ (рис. 1):
Внутри упаковочной коробки должно быть следующее:
рис. 1

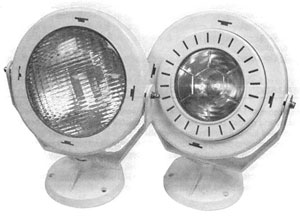

Данный подводный светильник должен работать полностью погруженным в воду, и предназначен для установки в фонтанах и садовых прудах с пресной водой. Конструкция светильника позволяет направить пучок света в любом направлении и позволяет установить светильник практически в любом месте.
Источник питания должен быть снабжен защитой от утечки на землю, с током срабатывания 30 мА. Питающее напряжение для этих светильников должно подаваться через изолирующий трансформатор с разделенными обмотками.
Должен использоваться электрический кабель (не входит в комплект поставки) типа HO7 RN-F с внешним диаметром от 13 до 14 мм и с номинальным сечением проводников не менее 6 мм2.
УСТАНОВКА

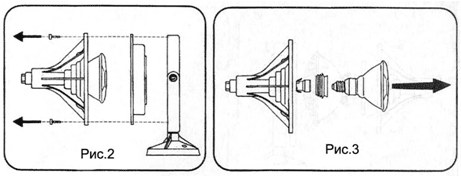

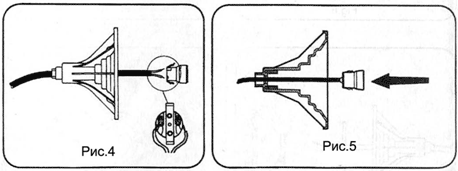

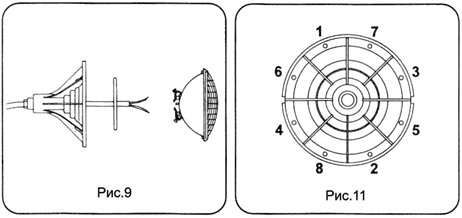

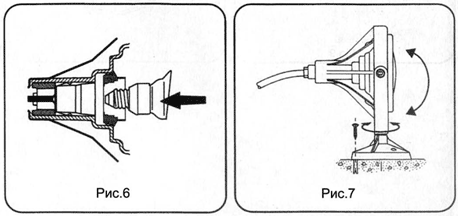

Установка зависит от модели светильника.

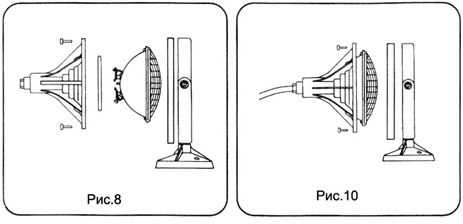

Предупреждение: При выполнении этой процедуры соблюдайте осторожность, не повредите лампу и проверьте, что уплотнительная прокладка правильно установлена в канавке.
Предупреждение: Проверьте, что уплотнительная прокладка правильно установлена в канавке.

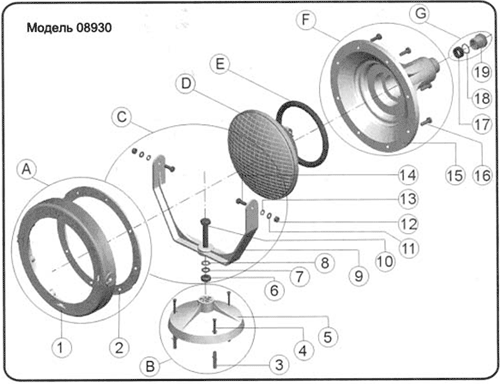

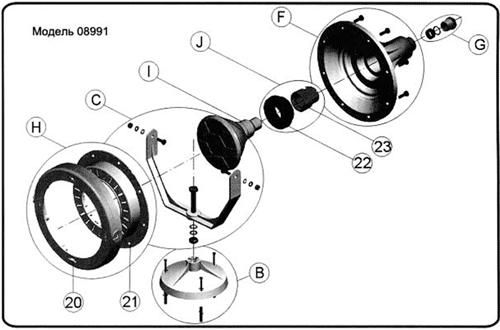

ПОЗ. |
КОД |
ОПИСАНИЕ |
КОЛ-ВО |
А |
4403011201 |
Декоративное кольцо |
1 |
1 |
|
Декоративное кольцо |
1 |
2 |
|
Внутреннее кольцо |
1 |
В |
4403011026 |
Основание светильника |
1 |
3 |
|
Дюбель S7 для плоского подводного светильника |
3 |
4 |
|
Шуруп DIN 7983 4,8х38 |
3 |
5 |
|
Основание светильника |
1 |
С |
4403011205 |
Подставка светильника |
1 |
6 |
|
Гайка DIN 934 М10 |
1 |
7 |
|
Шайба DIN 125 М10 |
1 |
8 |
|
Шайба DIN 6798 М10 |
3 |
9 |
|
Подставка светильника |
2 |
10 |
|
Винт DIN 933 М10х55 |
1 |
11 |
|
Шайба DIN 125 М6 |
2 |
12 |
|
Самоконтрящаяся гайка |
2 |
13 |
|
Шайба DIN 6798 М6 |
2 |
14 |
|
Винт DIN 933 М6х16 |
2 |
D |
00370 |
Лампа PAR 56 300 Вт, 12 В |
1 |
E |
4403010304 |
Уплотнительная прокладка 110х11 |
1 |
F |
4403011203 |
Основание подводного светильника |
1 |
15 |
|
Основание подводного светильника |
1 |
16 |
|
Шуруп DIN 7985 М6х20 |
8 |
G |
4403011204 |
Сальник подводного светильника |
1 |
17 |
|
Кабельный сальник ∅14 |
1 |
18 |
|
Шайба кабельного сальника 20х15х1,25 |
1 |
19 |
|
Гайка кабельного сальника |
1 |
Н |
4403011301 |
Зажим + Кольцо |
1 |
20 |
|
Планшайба |
1 |
21 |
|
Зажим лампы |
1 |
I |
09309 |
Лампа PAR 38 120 Вт, 24 В |
1 |
J |
4403011303 |
Патрон подводного светильника |
1 |
22 |
|
Уплотнительная прокладка лампы |
1 |
23 |
|
Держатель патрона |
1 |

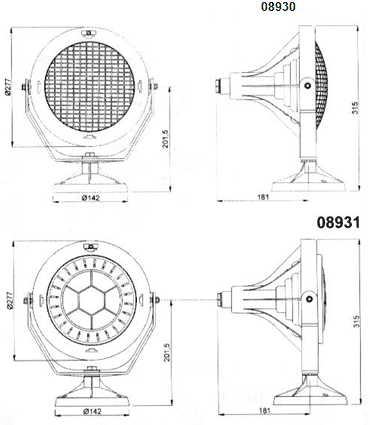

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ |
08930 |
08931 |
Тип лампы |
PAR-56 |
PAR-38 Е-27 |
Мощность |
300 Вт |
120 Вт |
Напряжение |
12 В |
24 В |
Тип освещения |
III |
III |
Уровень защиты |
IPX8 |
IPX8 |
Отпечатано в ЕС
NIF ES A17092610
08930Е201-01
Мы оставляем за собой право вносить в этот документ любые изменения без предварительного уведомления |
