ПРЕДУПРЕЖДЕНИЕ

• Данное устройство предназначено для использования внутри сухого и чистого помещения.
• Во избежание повреждения данного устройства не допускаются его падения во время транспортировки.
• Не разрешается устанавливать и использовать это устройство, не прочитав предварительно данное руководство.
• По соображениям безопасности запрещается вносить изменения в конструкцию вращающихся деталей данного устройства или ремонтировать их.
• Производитель имеет право вносить изменения в конструкцию устройства без предварительного уведомления.
• Данный узел является только компонентом, он должен устанавливаться в машину или в часть машины, которые должны соответствовать требованиям директивы относительно механического оборудования 9/392/ЕЕС. Ввод в эксплуатацию данного устройства не может быть выполнен до тех пор, пока машина, в которую оно устанавливается, не будет соответствовать требованиям стандарта EN60204-1.

СЕРИЯ

RB20-

RB30-

RB40-

RB50-

RB60-

5хх

5хх

5хх

6хх

5хх

6хх

5хх

6хх

7хх

МАКС. ДАВЛЕНИЕ, мбар (50/60 Гц)

65/90

130/140

140/150

160/170

200/160

220/180

230/200

250/230

270/240

МАКС. ПОТОК ВОЗДУХА,
м3/мин. (50/60 Гц)

1,0/1,1

1,4/1,6

2,4/3,0

2,4/3,0

3,6/4,2

3,6/4,2

5,1/6,2

5,1/6,2

5,1/6,2

 ПРЕДУПРЕЖДЕНИЕ:

 Перед выполнением соединений нужно обязательно отсоединить электропитание.

Неисправность

Причина

Устранение

Электродвигатель не работает (не слышно гудения)

• Не подается питающее напряжение.

• Подайте питающее напряжение.

• Не подсоединены два провода линии питания.

• Проверьте кабель питания.

• Неисправен выключатель питания или пускатель.

• Замените выключатель питания или пускатель.

• Обрыв в обмотке электродвигателя.

• Замените обмотку электродвигателя.

• Обрыв в защитном устройстве или в цепи защитного устройства

• Замените защитное устройство или устраните обрыв в цепи защитного устройства

Электродвигатель не работает (слышно гудение)

• Не подсоединен один из проводов линии питания.

• Проверьте кабель питания.

• Неисправен выключатель питания или пускатель.

• Замените выключатель питания или пускатель.

• Обрыв в обмотке электродвигателя.

• Замените обмотку электродвигателя.

• Неисправен подшипник

• Замените подшипник

• Рабочее колесо заклинило посторонним материалом

• Очистите рабочее колесо

• Рабочее колесо заклинило корпусом или крышкой

• Отрегулируйте положение рабочего колеса

• Неисправен конденсатор (однофазный электродвигатель)

• Замените конденсатор.

Нормальная работа, перегрев, защитное устройство периодически срабатывает

• Перегрузка электродвигателя

• Уменьшите рабочее давление, очистите фильтр, крышку вентилятора, глушитель или трубы.

• КЗ в обмотке электродвигателя.

• Замените обмотку электродвигателя.

• Заклинило рабочее колесо

• Очистите или отрегулируйте положение рабочего колеса

Недостаточное разряжение

• Слишком низкая мощность компрессора

• Установите более мощный компрессор

• Неправильное значение частоты напряжения в линии питания

• Отрегулируйте частоту напряжения в линии питания

• Неправильное направление вращения

• Измените направление вращения

• Неисправно масляное уплотнение

• Установите новое масляное уплотнение

• Воздушная течь в системе

• Проверьте систему и устраните течь

Слишком сильный шум

• Грязный глушитель

• Очистите глушитель

• Неисправен подшипник

• Замените смазку в подшипнике или установите новый подшипник.

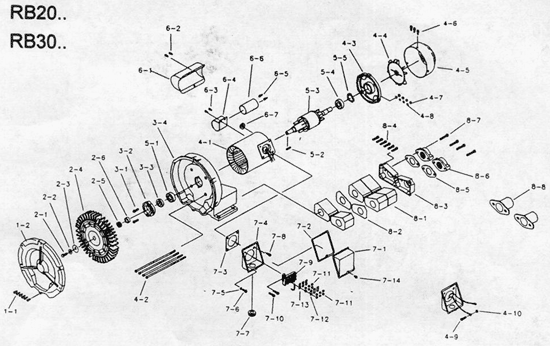

Рис.
№ детали

Название детали

RB20

RB30

1 фаза

3 фазы

1 фаза

3 фазы

1-1

Болт

6

6

6

6

1-2

Крышка корпуса

1

1

1

1

2-1

Болт

1

1

1

1

2-2

Шайба

1

1

1

1

2-3

Удерживающая пластина

1

1

1

1

2-4

Рабочее колесо

1

1

1

1

2-5

Регулировочные прокладки

1

1

1

1

2-6

Втулка

1

1

1

1

3-1

Винт

2

2

2

2

3-2

Крышка подшипника

1

1

1

1

3-3

Уплотнение вала

1

1

1

1

3-4

Корпус

1

1

1

1

4-1

Узел статора

1

1

1

1

4-2

Болт

4

4

4

4

4-3

Концевой корпус

1

1

1

1

4-4

Вентилятор

1

1

1

1

4-5

Крышка вентилятора

1

1

1

1

4-6

Винт

3

3

3

3

4-7

Гайка

4

4

4

4

4-8

Разрезная шайба

4

4

4

4

4-9

Винт

5

6

5

6

4-10

Гайка

5

6

5

6

5-1

Подшипник

1

1

1

1

5-2

Шпонка

1

1

1

1

5-3

Ротор электродвигателя

1

1

1

1

5-4

Подшипник

1

1

1

1

5-5

Пружинящая шайба

1

1

1

1

6-1

Крышка конденсатора

1

Нет

1

Нет

6-2

Винт

2

Нет

2

Нет

6-3

Винт

2

Нет

2

Нет

6-4

Зажим

1

Нет

1

Нет

6-5

Втулка

2

Нет

2

Нет

6-6

Конденсатор

1

Нет

1

Нет

6-7

Втулка

1

Нет

1

Нет

7-1

Крышка контактной коробки

1

1

1

1

7-2

Прокладка

1

1

1

1

7-3

Прокладка

1

1

1

1

7-4

Нижняя часть контактной коробки

1

1

1

1

7-5

Разрезная шайба

1

1

1

1

7-6

Винт контакта заземления

1

1

1

1

7-7

Втулка

1

1

1

1

7-8

Винт

1

1

1

1

7-9

Контактный блок

1

1

1

1

7-10

Винт

2

2

2

2

7-11

Гайка

12

12

12

12

7-12

Контактная пластина

2

3

2

3

7-13

Контактный зажим

4

6

4

6

7-14

Винт

1

1

1

1

8-1

Узел глушителя

2

2

2

2

8-2

Фиксатор глушителя

2

2

2

2

8-3

Концевая крышка

1

1

1

1

8-4

Винт

6

6

6

6

8-5

Прокладка

2

2

2

2

8-6

Резьбовой фланец

2

2

2

2

8-7

Болт

4

4

4

4

8-8

Фланец шланга

2

2

2

2

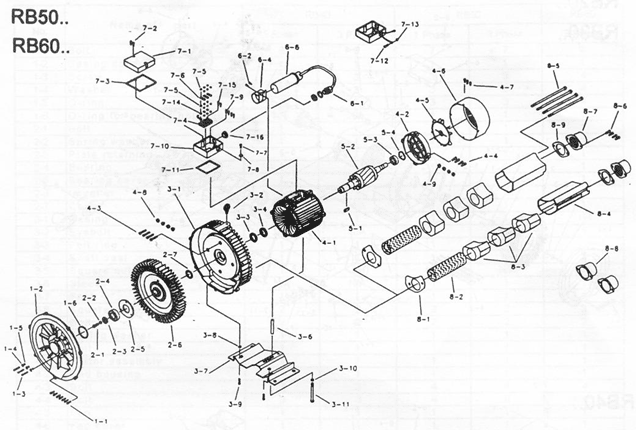

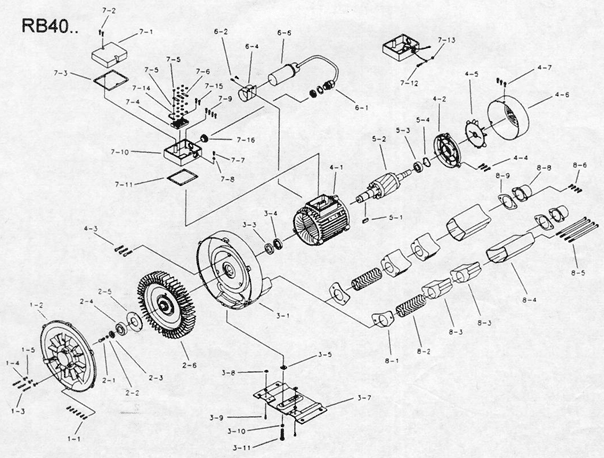

Рис.
№ детали

Название детали

RB40

RB50

RB60

1 фаза

3 фазы

1 фаза

3 фазы

3 фазы

1-1

Болт

6

6

7

7

8

1-2

Крышка корпуса

1

1

1

1

1

1-3

Винт

3

3

3

3

4

1-4

Шайба

3

3

3

3

4

1-5

Уплотнительное кольцо

3

3

3

3

4

1-6

Уплотнительное кольцо для корпуса подшипника

Нет

Нет

1

1

1

2-1

Болт

1

1

1

1

1

2-2

Разрезная шайба

1

1

1

1

1

2-3

Удерживающая пластина

1

1

1

1

1

2-4

Подшипник

1

1

1

1

1

2-5

Крышка подшипника

1

1

1

1

1

2-6

Рабочее колесо

1

1

1

1

1

2-7

Втулка

Нет

Нет

1

1

1

3-1

Корпус

1

1

1

1

1

3-2

Рым-болт

Нет

Нет

1

1

1

3-3

Фетровое кольцо

1

1

1

1

1

3-4

Уплотнение вала

1

1

1

1

1

3-5

Квадратная гайка

1

1

Нет

Нет

Нет

3-6

Втулка

Нет

Нет

1

1

1

3-7

Ножка

1

1

1

1

1

3-8

Квадратная гайка

2

2

2

2

2

3-9

Болт

2

2

2

2

2

3-10

Разрезная шайба

1

1

1

1

1

3-11

Болт

1

1

1

1

1

4-1

Узел статора

1

1

1

1

1

4-2

Концевой корпус

1

1

1

1

1

4-3

Болт

3

3

4

4

4

4-4

Болт

3

3

4

4

4

4-5

Вентилятор

1

1

1

1

1

4-6

Крышка вентилятора

1

1

1

1

1

4-7

Винт

3

3

3

3

3

4-8

Гайка

Нет

Нет

Нет

Нет

4

4-9

Гайка

Нет

Нет

Нет

Нет

4

5-1

Шпонка

1

1

1

1

1

5-2

Ротор электродвигателя

1

1

1

1

1

5-3

Подшипник

1

1

1

1

1

5-4

Пружинящая шайба

1

1

1

1

1

6-1

Уплотнение кабельного ввода

1

Нет

1

Нет

Нет

6-2

Винт

2

Нет

2

Нет

Нет

6-4

Зажим

2

Нет

2

Нет

Нет

6-6

Конденсатор

1

Нет

1

Нет

Нет

7-1

Крышка контактной коробки

1

1

1

1

1

7-2

Винт

2

2

2

2

4

7-3

Прокладка

1

1

1

1

1

7-4

Контактный блок

1

1

1

1

1

7-5

Гайка

12

12

12

12

12

7-6

Контактная пластина

3

3

3

3

3

7-7

Винт контакта заземления

1

1

1

1

1

7-8

Разрезная шайба

1

1

1

1

1

7-9

Винт

4

4

4

4

4

7-10

Нижняя часть контактной коробки

1

1

1

1

1

7-11

прокладка

1

1

1

1

1

7-12

Винт

5

6

5

6

5

7-13

Гайка

5

6

5

6

5

7-14

Контактный зажим

6

6

6

6

6

7-15

Винт

2

2

2

2

2

7-16

Пробка

0

1

0

1

1

8-1

Прокладка

2

2

2

2

2

8-2

Фиксатор глушителя

2

2

2

2

2

8-3

Узел глушителя

2

2

2

2

2

8-4

Корпус глушителя

2

2

2

2

2

8-5

Болт

4

4

4

4

4

8-6

Болт

4

4

4

4

4

8-7

Резьбовой фланец

Нет

Нет

2

2

2

8-8

Фланец шланга

2

2

2

2

2

8-9

Прокладка

2

2

2

2

2
