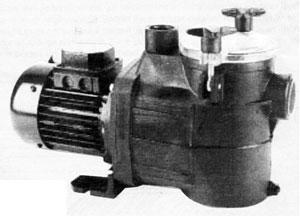

САМОВСАСЫВАЮЩИЕ НАСОСЫ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ MINIPUMP

РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЗАПУСКУ САМОВСАСЫВАЮЩИХ НАСОСОВ МОДЕЛИ

MINIPUMP

Самовсасывающий насос предназначен для создания циркуляции воды в контуре системы фильтрации воды в бассейне.

Для изготовления насоса использовались высококачественные материалы, имеющие высокую стойкость к воздействию различных химикатов, которые применяются в настоящее время для обработки воды в бассейне. Работа насоса MINIPUMP полностью удовлетворит вас при условии, что все работы по установке насоса будут выполнены в соответствии с приведенными в данном руководстве инструкциями.

Размещение насоса

Насос MINIPUMP снабжен фильтром предварительной очистки для задерживания и сбора крупных частиц грязи, для нормальной работы которого требуется установка насоса в горизонтальном положении.

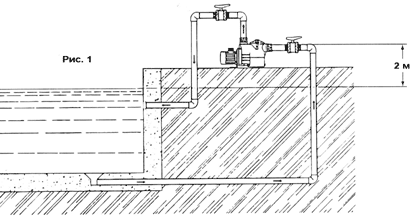

Хотя этот насос и является самовсасывающим, мы рекомендуем устанавливать его ниже уровня воды (в одном помещении с другим насосным или компрессорным оборудованием). При установке насоса выше уровня воды, насос должен устанавливаться на уровне, который превышает уровень воды в бассейне не более чем на 2 м, а всасывающие трубы должны быть как можно более короткими, чтобы сократить время всасывания воды. Если насос установлен в насосном помещении, следите за тем, чтобы  данное помещение хорошо проветривалось.

Установка трубопроводов

Трубопроводы должны быть подсоединены к насосу таким образом, чтобы их воздействие не вызывало в насосе механических напряжений.

Проверьте, что все стыки и соединения пластмассовых трубопроводов являются герметичными.

Диаметр всасывающего трубопровода должен быть, по крайней мере, не меньше диаметра всасывающего отверстия насоса (1 1/4 дюйма). Всасывающая труба должна быть установлена с небольшим наклоном к насосу, чтобы избежать образования сифонов.

Электрические подключения

 Насос MINIPUMP должен быть подключен к источнику питания со стабильным напряжением, характеристики которого должны соответствовать указанным в паспортной табличке насоса.

Насос MINIPUMP должен быть снабжен устройством тепловой защиты и дифференциальным устройством защиты от утечек на землю. Устройство тепловой защиты должно быть отрегулировано в соответствии с максимально допустимым током, потребляемым электродвигателем насоса, величина которого указана в паспортной табличке насоса. Дифференциальный прерыватель должен размыкать цепь питания, когда разность втекающего и вытекающего тока равняется 0,03 А.

Если насос предназначен для работы на открытом воздухе, линия питания должна соответствовать следующим нормам: ЕЕС (2) или Н07 согласно VDE 0250.

На представленных ниже рисунках показана схема электрических подключений насоса.

ИНСТРУКЦИИ ОТНОСИТЕЛЬНО ВЫПОЛНЕНИЯ ЗАПУСКА НАСОСА

Предварительная проверка насоса

Проверьте, что напряжение и частота питающей сети соответствуют указанным в паспортной табличке насоса.

НИКОГДА НЕ ВКЛЮЧАЙТЕ НАСОС БЕЗ ВОДЫ!

Снимите крышку фильтра предварительной очистки и наполняйте насос водой до тех пор, пока уровень воды не достигнет верхнего края всасывающего трубопровода, затем установите крышку на место и закрепите ее с помощью боковых гаек.

В случае насоса с трехфазным электродвигателем включите насос на короткое время и проверьте, что направление вращения вала электродвигателя совпадает с направлением, указанным стрелкой на крышке вентилятора. Если вал электродвигателя вращается в обратном направлении, поменяйте местами две фазы линии питания в контактной коробке.

Запуск насоса

Откройте все запорные клапана, включите электродвигатель и подождите, пока начнется самовсасывание насоса. Проверьте ток, потребляемый электродвигателем насоса, и отрегулируйте устройство тепловой защиты в соответствии с рабочими характеристиками электродвигателя.

В случае несоблюдения вышеперечисленных инструкций во время установки насоса производитель полностью снимает с себя ответственность, и гарантия  перестает действовать.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА

Этот насос не требует специального технического обслуживания. Необходимо только время от времени очищать фильтр предварительной очистки и сливать воду из насоса перед его длительной остановкой на зимний период. Последнее должно строго соблюдаться, если насос используется в странах с холодным климатом, где температура может опускаться ниже точки замерзания воды.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

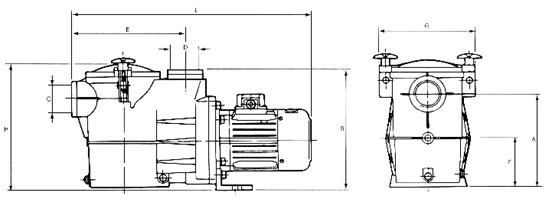

ОСНОВНЫЕ РАЗМЕРЫ

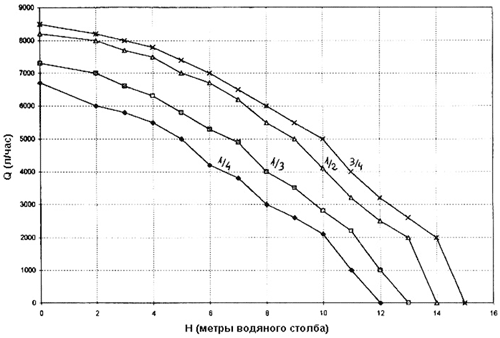

ГРАФИКИ
