Руководство по эксплуатации DynamicPro

ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ РОБОТА DOLPHIN DYNAMIC PRO ДЛЯ ЧИСТКИ БАССЕЙНОВ

УСТАНОВКА

Тележка и блок питания (1) должны быть установлены так, чтобы робот DOLPHIN мог доставать до всех углов бассейна, и они должны располагаться на расстоянии не менее 3 м (10 футов) от края бассейна. Для удобства эксплуатации кабель робота DOLPHIN с шарниром (16) должен быть свернут в бухту, которая должна находиться вне бассейна (Рис. А + В).

ПИТАНИЕ
На заводе-изготовителе установлено на напряжение электросети 100 В, 115 В или 230 В; перед подключением аппарата к сети необходимо проверить питающее напряжение.
Проверьте, что электрическая розетка снабжена прерывателем замыкания на землю (GFI) или прерывателем утечки на землю (ELI).

Внимание: Во время работы блок питания должен находиться в тени.
Пользуйтесь только фирменным источником питания DOLPHIN.

На передней стороне блока имеется световой индикатор включения питания, а также световой индикатор, указывающий на то, что необходимо очистить или выстирать фильтрующий мешок.

Примечание: Загорание светового индикатора заполнения фильтрующего мешка является только рекомендацией. При загорании этого индикатора эксплуатация робота DOLPHIN может продолжаться, и нет опасности повреждения робота. Конструкция робота DOLPHIN для чистки бассейна  обеспечивает его безопасную, не требующую обслуживания эксплуатацию на открытом воздухе.

СБОРКА ТЕЛЕЖКИ РОБОТА DOLPHIN

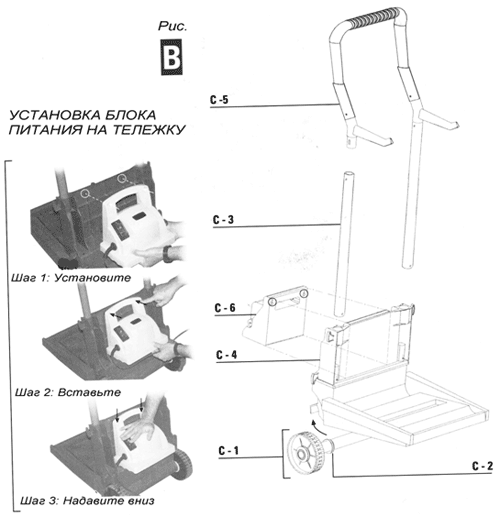

Соберите тележку, как описано ниже, пользуясь при этом прилагаемым рисунком
(рис. В). Выполните представленные ниже инструкции.

• Установите колеса  (с-1) с шайбой (с-2) и проверьте их центровку. Вставьте колесо с помощью резкого удара в вырез в нижней части основания.
• Вставьте две прямые трубки (с-3) в отверстия на основании тележки, трубки должны защелкнуться на выступах основания (с-4).

Примечание: Имеется 2 маленьких отверстия, расположенные на каждом конце трубки.
Тот конец трубки, отверстие на котором расположено ближе к концу трубки, вставляется в основание.

• Вставьте ручку с крючками (с-5) так, чтобы она защелкнулась на трубках.
• Закрепите источник питания в пластмассовом корпусе (с-6) на стойке. Для этого введите Т-образные выступы на стойке тележки в пазы на задней стороне ручки источника питания и нажмите на блок питания вниз, чтобы основание источника питания достигло отверстий в основании стойки тележки.

РУЧКА

Робот DOLPHIN для чистки бассейна снабжен регулируемой ручкой (2), которая входит в пазы, расположенные на каждой боковой стороне корпуса робота DOLPHIN. После извлечения робота DOLPHIN из упаковочной картонной коробки ручка должна быть закреплена в диагональном положении сверху на корпусе робота DOLPHIN. Это необходимо для обеспечения оптимальных результатов чистки бассейна (рис. С).
Для изменения положения ручки нажмите на желтые защелки (3). Для эффективного выполнения программы Water Line (Линия границы воды) установите ручку в диагональном положении, как показано на (рис. D).

ЭКСПЛУАТАЦИЯ

Размотайте кабель и подсоедините его к источнику питания DOLPHIN. Освободите минимальное количество плавающего кабеля, достаточное для того, чтобы робот мог доставать до всех стенок бассейна.
Поместите робот DOLPHIN с кабелем в бассейн, осторожно покачайте DOLPHIN из стороны в сторону для того, чтобы из него вышел воздух, а затем дайте ему медленно погрузиться на дно бассейна (рис. E).
Вставьте вилку шнура питания в электрическую розетку, снабженную прерывателем замыкания на землю.
Предупреждение! Не включайте робот DOLPHIN на воздухе. Это может привести к значительным повреждениям уплотнений в электродвигателе привода насоса и повлечет за собой отмену гарантии.

Включите питание и оставьте робот DOLPHIN работать самостоятельно.

Предупреждение! НЕ ВХОДИТЕ В БАССЕЙН, КОГДА В НЕМ РАБОТАЕТ РОБОТ DOLPHIN.

РЕЖИМЫ ЧИСТКИ

В роботе DOLPHIN DYNAMIC PLUS имеется два режима работы - АВТОМАТИЧЕСКИЙ и режим ДИСТАНЦИОННОГО УПРАВЛЕНИЯ. Робот DOLPHIN будет работать в АВТОМАТИЧЕСКОМ режиме до тех пор, пока он не будет переведен в режим ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, управление в котором осуществляется с помощью ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ).

РЕЖИМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

В режиме ДИСТАНЦИОННОГО УПРАВЛЕНИЯ вы можете управлять перемещением робота DOLPHIN, уделяя особое внимание определенным участкам бассейна.

Переместите джойстик в том направлении, куда вы хотите направить робот DOLPHIN для выполнения чистки.

Примечание: Если вы не прикасаетесь к джойстику в течение 2 минут, ПДУ отключается, и робот DOLPHIN переключается в режим АВТОМАТИЧЕСКОЙ ЧИСТКИ.

РЕЖИМ АВТОМАТИЧЕСКОЙ ЧИСТКИ

В режиме АВТОМАТИЧЕСКОЙ ЧИСТКИ робот DOLPHIN самостоятельно рассчитывает свой путь для выполнения чистки. Для настройки программы чистки вашего бассейна вы должны отрегулировать параметры программы. Установленные параметры программы будут сохраняться в памяти робота DOLPHIN до тех пор, пока вы их не измените.

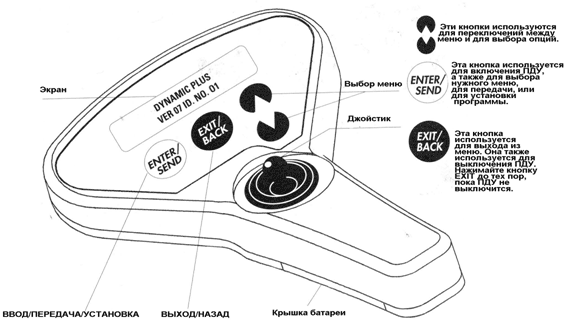

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ)

ПДУ защищен только от брызг.

Этот ПДУ снабжен цифровым дисплеем, мягкими сенсорными клавишами и джойстиком для ручного управления перемещением робота.

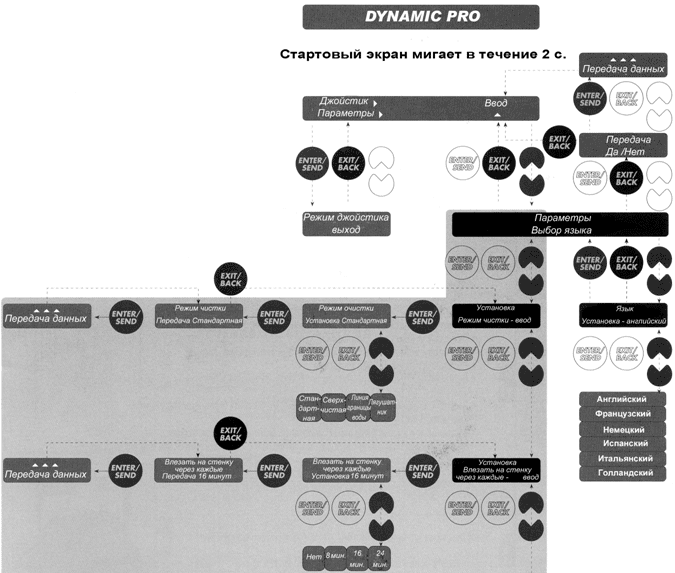

ОПИСАНИЕ И ИСПОЛЬЗОВАНИЕ МЕНЮ И ПРОГРАММ ЧИСТКИ

Regular (Стандартная) - Программа для чистки дна и стенок бассейна, которая выбирается по умолчанию.

Ultra Clean (Сверхчистая) - Более медленное перемещение для специальной тщательной чистки.

Water line (Линия границы воды) - Особое внимание уделяется стенкам бассейна и линии границы воды.

Примечание: Для получения оптимальных результатов не забудьте установить ручку робота, как показано на рис. D.

Laps pool ("Лягушатник") - Для чистки бассейнов типа "Лягушатник" - длинных и узких.

Climbing (Лазание) - Эта опция контролирует частоту влезания на стенки бассейна, то есть как часто робот DOLPHIN будет влезать на стенки бассейна.

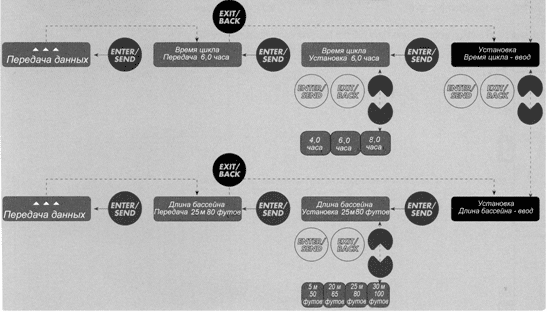

Cycle time (Время цикла) - Выбор наиболее подходящего времени цикла.

Pool length (Длина бассейна) - Программирование длины бассейна.

Примечание: Если вы выбираете режим чистки Laps pool, то после установки этого режима введите длину бассейна.

Если вы выбираете режим чистки Water line или Ultra Clean, то параметры этих режимов чистки не будут сохраняться в памяти робота DOLPHIN.

Робот DOLPHIN будет автоматически возвращаться в режим по умолчанию (либо режим чистки Regular, либо режим чистки Laps pool). Переход в режим чистки Ultra Clean может осуществляться только из режима чистки Regular.

ЗАМЕНА БАТАРЕЕК

• Если на дисплее ПДУ появилось сообщение "Low Battery" (Разрядилась батарея), выполните следующее:
• Откройте крышку отсека для батареек.
• Извлеките из ПДУ старые батарейки.
• Установите в ПДУ две батарейки 1,5 В размера ААА, как показано на эскизе, внутри отсека для батареек.
• Закройте крышку отсека для батареек.
•

Если вы не собираетесь пользоваться ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ в течение более чем 6 месяцев, извлеките из него батарейки.






Примечание: Если ПДУ не работает, то в роботе DOLPHIN будет устанавливаться режим АВТОМАТИЧЕСКОЙ ЧИСТКИ c использованием последнего введенного набора параметров.





АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ

• Робот DOLPHIN будет автоматически отключаться после выполнения рабочего цикла. Если требуется повторить цикл чистки, то перед повторным включением робота отключите питание не менее чем на 30 с.
• ПЕРЕД ИЗВЛЕЧЕНИЕМ РОБОТА DOLPHIN ИЗ БАССЕЙНА ВЫКЛЮЧИТЕ ПИТАНИЕ.
• Внимание: Скачки напряжения и короткие перерывы в подаче электроэнергии могут вызывать повторные запуски робота DOLPHIN.
• После завершения цикла очистки:
• ВЫКЛЮЧИТЕ блок питания.
• Осторожно поднимите робот DOLPHIN на поверхность воды, вытягивая кабель.
• Возьмитесь за ручку и поверните робот DOLPHIN так, чтобы одна из его щеток прижималась к стенке бассейна (рис. F).
• Поднимите робот DOLPHIN за ручку, А НЕ ЗА КАБЕЛЬ.
• Держась за ручку (А НЕ ЗА КАБЕЛЬ) перевалите робот DOLPHIN через край бассейна и положите его на бок (рис. G).

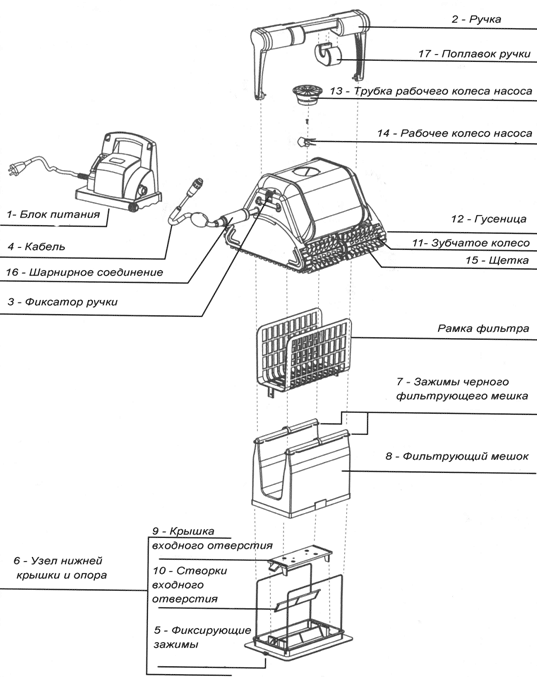

• Переверните робот DOLPHIN вверх ногами, освободите два фиксатора (5) (рис. Н) и снимите нижнюю крышку (6) (рис. I).
• Освободите два фиксирующих зажима мешка (7) и снимите фильтрующий мешок (8).
• Выверните фильтрующий мешок наизнанку и тщательно промойте его с помощью садового шланга (рис. J).
• Мешок можно стирать с использованием обычного цикла стирки синтетических тканей. Это должно выполняться не реже одного раза в два месяца.
• Снимите крышку входного отверстия (9), осторожно потянув ее вверх.
• Снимите створки входного отверстия (10).
• Очистите створки входного отверстия, крышку и пазы под фиксирующими зажимами.
• Установите крышку и створки входного отверстия на место.
• Установите фильтрующий мешок на место, при этом этикетка на наружной стороне мешка должна быть расположена в центре длинной стороны нижней крышки (рис. К).
• Растяните эластичные стенки мешка на двух металлических рамках и на белой кромке нижней крышки.
• Соберите всю лишнюю ткань фильтра в центре металлических рамок.
• Соберите ткань вдоль верхних сторон рамок так, чтобы углы мешка были расположены рядом с углами рамок.
• Закрепите черный фильтрующий мешок на верхних сторонах рамок с помощью зажимов (рис. К).
• Вставьте узел нижней крышки в корпус и зафиксируйте его.



ПЕРИОДИЧЕСКОЕ УДАЛЕНИЕ МУСОРА ИЗ ДВИЖУЩИХСЯ ДЕТАЛЕЙ.

Внимание!  ПРЕЖДЕ ЧЕМ ВЫВЕРНУТЬ ВТУЛКУ РАБОЧЕГО КОЛЕСА НАСОСА (13)  ОТСОЕДИНИТЕ АППАРАТ ОТ ЭЛЕКТРОСЕТИ.

Для очистки рабочего колеса насоса нужно повернуть и снять втулку рабочего колеса насоса (рис. L).

Удалите волосы и другой мусор, набившийся в рабочее колесо насоса (14).

Рабочее колесо насоса можно отвернуть с помощью крестовой отвертки.

Удалите мусор, скопившийся между гусеницами (12) и зубчатыми колесами (11).



ПОЛЕЗНЫЕ СОВЕТЫ

• Очищайте фильтрующий мешок каждый раз, когда вы достаете робот DOLPHIN из бассейна. Если мешок оставлять неочищенным, он высыхает и становится непригодным для использования.
• Проверяйте рH воды в бассейне (оптимальное значение 7,0 - 7,2).
• Проверяйте температуру воды в бассейне (12 °С - 32 °С).
• Проверяйте состояние щеток (15).
• Перед началом нового цикла очистки обязательно отключите питание не менее чем на 30 с.
• Храните робот DOLPHIN в вертикальном положении на тележке (при хранении робот не должен опираться на щетки), в тени, и при температуре от 5  °С до 45 °С. Намотайте кабель без натяжения на крючки, расположенные на ручке тележки (рис. М).
• Щетки Wonder или комбинированные щетки должны быть всегда мокрыми (даже при длительном хранении).
• При первом включении робот DOLPHIN может подниматься по стенке бассейна слишком высоко, и при достижении линии границы воды может засасывать воздух. В этом случае снимите с ручки робота поплавки (17), нажав на них сверху (рис. N).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Расчетная скорость движения по дну	900 м/ч	50 футов/мин.
Расчетная скорость сканирования поверхности	350 м2/ч	63 кв. фута/мин.
Скорость всасывания	18 000 л/ч	65,5 галлона/мин.
Масса (без кабеля)	10,7 кг	23,5 фунта

Блок питания

Входное напряжение	100 В / 115 В / 230 В переменного тока
Выходное напряжение	30 В постоянного тока (номинальное)
Номинальная мощность	230 В переменного тока -150 Вт 115 В переменного тока -150 Вт

Для различных бассейнов и разных схем подключения питания эти характеристики могут меняться.
Хотя робот DOLPHIN и был испытан в различных бассейнах, тем не менее, компания MAYTRONICS не принимает претензий в тех случаях, когда робот DOLPHIN не совсем подходит для того или иного типа бассейна.

Примечание: Герметизированный блок двигателя и блок питания робота DOLPHIN не имеют деталей, которые требуют обслуживание пользователя.  Вскрытие этих блоков приводит к прекращению действия гарантии.

Изготовитель сохраняет за собой право изменять указанные технические характеристики без предварительного уведомления.
Патент США No. 4168557, патент Южно-Африканской республики No. 76/7474, патент Австралии No. 509698

Сборка тележки робота DOLPHIN
