ПРОТОЧНЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ

РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

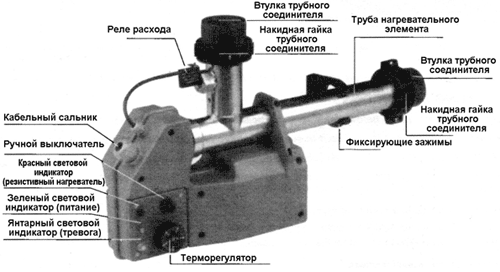

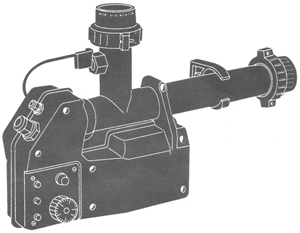

Компоненты электронагревателя

РЕЛЕ РАСХОДА

Защитный выключатель должен быть установлен до включения нагревателя. Он начинает работать, когда вода поступает в нагревательную трубку.

Регулировка реле расхода выполнена на заводе-изготовителе. Не изменяйте ее. Это может привести к серьезным повреждениям.

КАБЕЛЬНЫЙ САЛЬНИК

Соответствует кабелю питания для данной модели электронагревателя.

РУЧНОЙ ВЫКЛЮЧАТЕЛЬ

Когда загорается янтарный световой индикатор, это указывает на то, что электронагреватель выключился из-за того, что температура воды достигла значения 60°С. После этого электронагреватель должен быть включен вручную.

Перед тем как снова включить электронагреватель, выясните причину неисправности. См. таблицу нахождения и устранения неисправностей, которая представлена в конце данного руководства.

Нельзя снова включать электронагреватель, не определив причину неисправности. Даже если электронагреватель нормально запустится, это может привести к повреждению системы защиты. Для выполнения повторного запуска отверните крышку и с силой нажмите на кнопку.
Электронагреватель снова включится только после того, как температура воды понизится до 35°С. В противном случае электронагреватель не включится.

КРАСНЫЙ СВЕТОВОЙ ИНДИКАТОР

Этот световой индикатор показывает, что электронагреватель включен и работает. Управление включением/выключением этого светового индикатора выполняется с помощью терморегулятора.

ЯНТАРНЫЙ СВЕТОВОЙ ИНДИКАТОР (ТРЕВОГА)
Загорание этого светового индикатора указывает на то, что неисправна первая система защиты (терморегулятор). Второй системой защиты является защитный выключатель, который выключает нагреватель, когда температура воды повышается до 60°С.

Перед тем, как снова включить электронагреватель, выясните причину неисправности и устраните ее.

ЗЕЛЕНЫЙ СВЕТОВОЙ ИНДИКАТОР
Этот световой индикатор показывает, что на электронагреватель подается питающее напряжение.

Не открывайте электронагреватель и не выполняйте с ним никаких манипуляций, когда горит этот световой индикатор.

ТЕРМОРЕГУЛЯТОР

Регулируется вручную. Установите на круговой шкале нужную температуру. Точность регулировки температуры: +0, -2 °С.

ВТУЛКА ТРУБНОГО СОЕДИНИТЕЛЯ

Приклеивается с помощью растворителя к трубе из поливинилхлорида (ПВХ) диаметром 50 мм.

ПРОЧИЕ КОМПОНЕНТЫ:

КОНТАКТНАЯ КОЛОДКА

Используется для выполнения электрических подключений.

ARS

Система защиты от дребезга контактов. В большинстве систем бассейнов, снабженных фильтрующим оборудованием, происходит уменьшение потока жидкости в фильтрующем контуре вследствие забивания фильтра грязью. В этом случае с реле расхода будут подаваться соответствующие сигналы на главный выключатель, что приводит к повторяющимся срабатываниям этого выключателя, что в свою очередь, приводит к уменьшению срока службы главного выключателя. Система защиты ARS дискриминирует эти сигналы и, таким образом, защищает контакты главного выключателя и увеличивает его срок службы

ИНСТРУКЦИИ ПО УСТАНОВКЕ

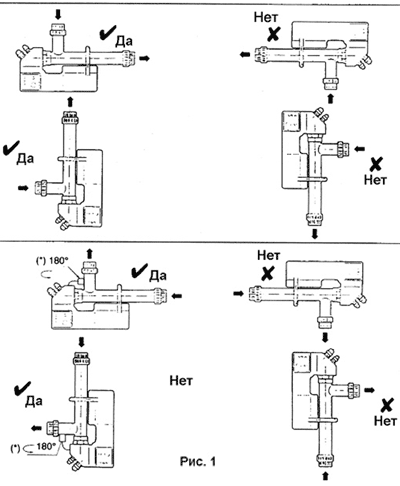

Желательно установить электронагреватель ниже уровня воды в бассейне. Электронагреватель может устанавливаться в вертикальном или в горизонтальном положении.

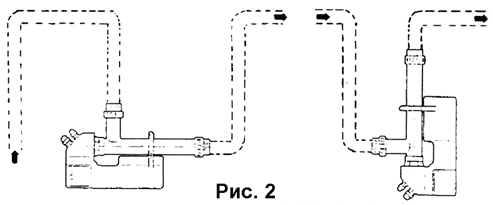

Если нагреватель устанавливается выше уровня воды в бассейне, то примите меры, предотвращающие вытекание воды из нагревателя.

ПРИМЕЧАНИЕ: Данное устройство снабжено специальными зажимами для установки на стене или на земле.

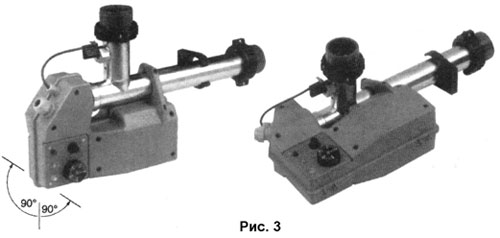

Если из-за недостатка свободного пространства электронагреватель не может быть установлен в том виде, как он был собран на заводе-изготовителе, то его электрические компоненты могут быть повернуты вперед или назад относительно входного патрубка на 90°. (Рис. 3).

Для выполнения этой модификации:

• Ослабьте винты, которые фиксируют трубку электронагревателя к корпусу.
• Поверните трубку электронагревателя в нужное положение, и снова затяните фиксирующие винты.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Перед электронагревателем рекомендуется установить дифференциальный размыкатель, прерывающий цепь питания, когда разность входящего и выходящего токов составляет 0,03 А, а также нужно установить плавкие предохранители на каждой фазе.
Провода для каждой фазы должны соответствовать стандарту Н07 RNF.
Сечение проводов кабеля питания должно соответствовать стандарту DIN VDE 0100.

Для подключения электронагревателя выполните описанные ниже операции.

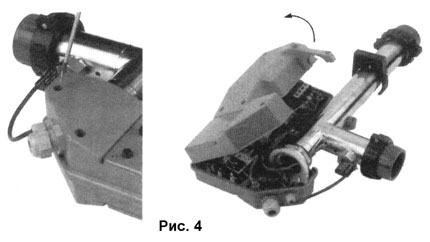

Откройте соединительную коробку. (Рис. 4).

Подключение напряжения 400 В, 3 ФАЗЫ + нейтраль (рис. 5)

• Пропустите кабель питания через кабельный сальник. Подсоедините три фазы к клеммам, обозначенным как L1, L2, L3.
• Подсоедините нейтраль к клемме N.
• Подсоедините провод заземления к клемме .
• Закройте соединительную коробку и установите дифференциальный размыкатель цепи в положение "Вкл.".
• Должен загореться зеленый световой индикатор.

      Нагреватель готов к работе.

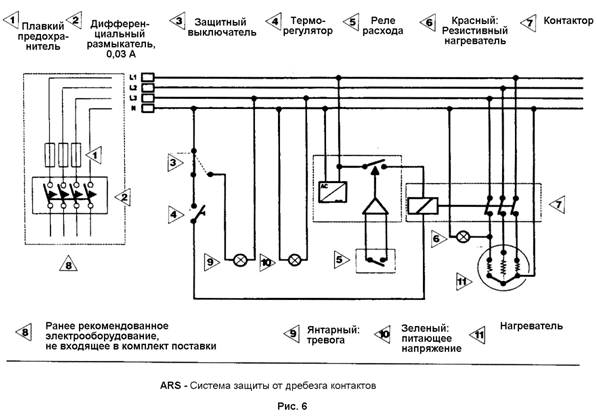

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЭЛЕКТРОНАГРЕВАТЕЛЯ 400 В, 3 ФАЗЫ + нейтраль (рис. 6)

Подключение напряжения 230 В, 1 ФАЗА + нейтраль (рис. 7)

• Закоротите с помощью шунта (входит в комплект поставки) клеммы L1, L2 и L3.
• Пропустите кабель питания через кабельный сальник.
• Подсоедините фазу к одной из клемм L1, L2, L3.
• Подсоедините нейтраль к клемме N.
• Подсоедините провод заземления к клемме .
• Закройте коробку и установите дифференциальный размыкатель цепи в положение "Вкл.". Должен загореться зеленый световой индикатор.

      Электронагреватель готов к работе.

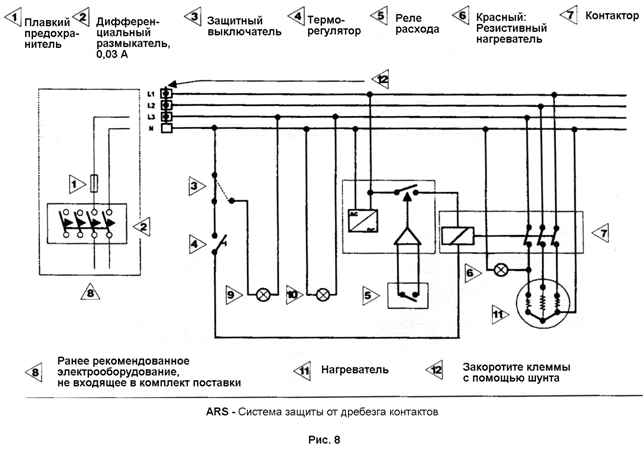

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЭЛЕКТРОНАГРЕВАТЕЛЯ 230 В, 1 ФАЗА + нейтраль
(рис. 8)

ПЕРВОЕ ВКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

После выполнения электрических и гидравлических соединений выполните первое включение, как описано ниже.

• Установите терморегулятор на минимальную температуру.
• Включите насос в гидравлическом контуре и проверьте, что в гидравлическом контуре нет воздуха.
• Включите дифференциальный размыкатель цепи, загорается зеленый световой индикатор.
• Установите терморегулятор на нужную температуру.
• Если температура воды ниже той, которая установлена на терморегуляторе, то через 1 минуту загорится красный световой индикатор, и электронагреватель начнет работать. Когда температура воды достигнет заданного значения, терморегулятор автоматически выключит электронагреватель, и электронагреватель будет оставаться в выключенном состоянии до тех пор, пока на него не поступит команда включения с терморегулятора.

ОБСЛУЖИВАНИЕ

Электронагреватель не требует специального обслуживания. Нужно только вытирать с его поверхности воду и удалять частицы ржавчины, которые могут вызвать интенсивную коррозию.
При выполнении ремонта электронагревателя, следует использовать только фирменные запасные части.

ЗАМЕНА РЕЗИСТИВНЫХ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

• Выключите дифференциальный размыкатель цепи.
• Отсоедините кабель питания от электросети.
• Отверните крепежные винты и снимите нагреватель.
• Снимите реле расхода.
• Отсоедините провода нейтрали нагревательных элементов (3 провода) и три фазы от клемм контактора.
• Возьмите в руки корпус резистивных нагревательных элементов.
• Выверните резистивные нагревательные элементы из корпуса и замените их новыми (при этом также рекомендуется заменить уплотнительное кольцо).
• Для установки резистивного нагревателя на место нужно выполнить описанные выше операции в обратной последовательности.

ОКРУЖАЮЩАЯ СРЕДА

Материалы, из которых изготовлены те детали электронагревателя, которые находятся в контакте с водой, специально подбирались для работы в таких условиях.

• Корпус резистивных нагревательных элементов - нержавеющая сталь AISI 316.
• Оболочка резистивных нагревательных элементов - инколой 825.

Нагревательные элементы могут работать в следующих условиях окружающей среды:
ВОДА:

Не превышайте эти предельные содержания!

МЕРЫ БЕЗОПАСНОСТИ

Не храните химические реактивы, предназначенные для хлорирования воды, в том же помещении, где установлен электронагреватель, так как эти вещества выделяются газы, вызывающие интенсивную коррозию.
Не подключаете электронагреватель, если есть подозрение на то, что вода в контуре замерзла.

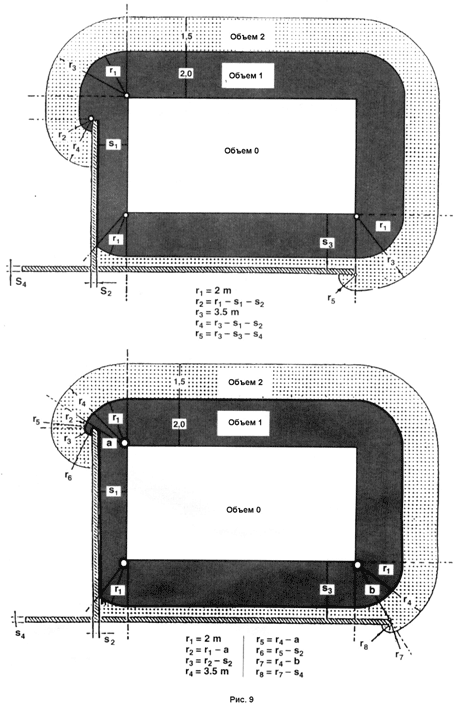

При эксплуатации электронагревателя следите за тем, чтобы выполнялись требования, изложенные в параграфе 702 стандарта VDE 100 (том 2, рис. 9).
Имеются водонагреватели с открытым выпускным отверстием, в которых выпускное отверстие используется для вентиляции. Поэтому не подсоединяйте никакие принадлежности, если они не рекомендованы изготовителем.

НАХОЖДЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

(*) ВНИМАНИЕ: Для того чтобы система защиты электронагревателя работала нормально, нужно повернуть реле расхода на 180 °, когда поток воды проходит через трубку резистивного нагревателя, см. рисунок.

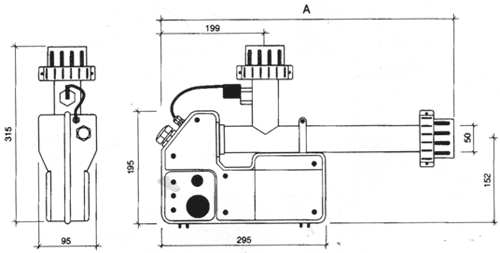

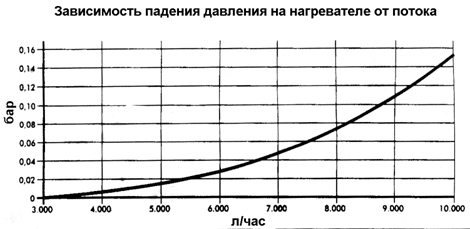

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
