ПОДВОДНЫЙ СВЕТИЛЬНИК РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.
Для того чтобы обеспечить оптимальную работу подводного светильника выполняйте установку и обслуживание в соответствии с представленными ниже инструкциями.

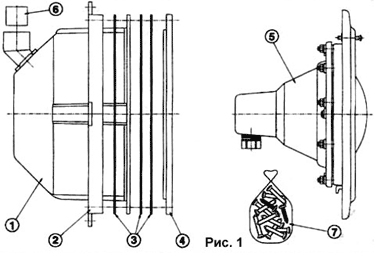

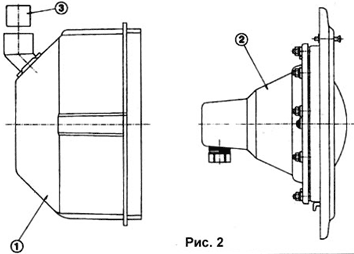

Внутри упаковочной коробки вы найдете перечисленные ниже компоненты и принадлежности:

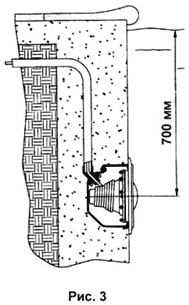

При установке в бассейн подводных светильников следует руководствоваться следующим:

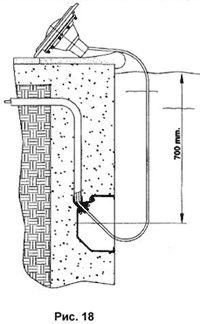

Светильники для бетонных бассейнов должны устанавливаться на стенке бассейна примерно на 70 см ниже поверхности воды (рис. 3).

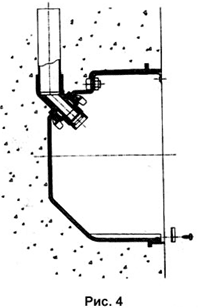

В любом случае ниша располагается так, как показано на рис. 4, когда отверстие в нише, в котором находится поворотная втулка, располагается вверху.

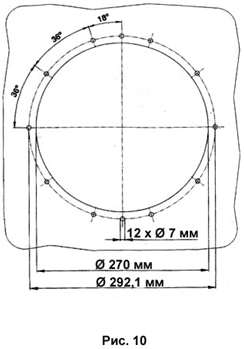

Перед началом установки ниши на стенке бассейна необходимо правильно установить поворотную втулку в нужное положение (рис. 11).

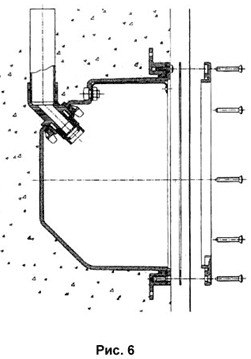

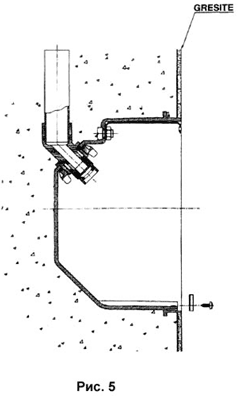

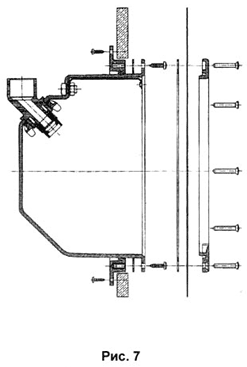

Метод крепления ниши зависит от того, для какого бассейна предназначен светильник - для бетонного бассейна или для сборного бассейна.

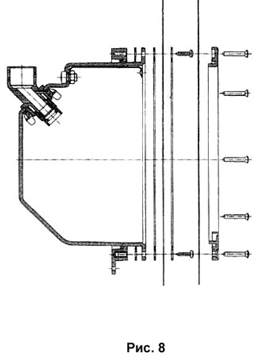

Ниша для сборных бассейнов может устанавливаться разными способами в зависимости от типа стенки бассейна (панели или листы) и от того, где она устанавливается (изнутри бассейна или снаружи бассейна). В любом случае прижимное кольцо должно устанавливаться так, чтобы его плоская часть была внизу и должна быть расположена симметрично по отношению к вертикальной оси.

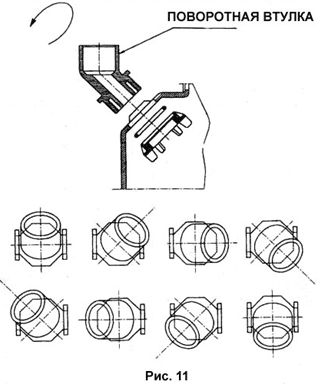

Для облегчения монтажа светильника угол, под которым кабель входит в нишу, может меняться.
Изменение угла входа кабеля в нишу может изменяться с помощью изменения положения поворотной втулки (изменяется шагами по 45°). Таким образом, может быть выбрано одно из 8 возможных положений поворотной втулки.
Отверните гайку и снимите поворотную втулку. Установите ее в нужное положение. Установите гайку с уплотняющим кольцом, и заверните его рукой.
В комплект поставки светильника входит резьбовая втулка PG-16, которая приклеивается внутри поворотной втулки.
Должен использоваться двухжильный соединительный кабель с внешним диаметром 14 мм. Сечение жил кабеля должно быть не меньше 6 мм2.
Должен использоваться двухжильный соединительный кабель с внешним диаметром 9,4 мм. Сечение жил кабеля должно быть не меньше 6 мм2.

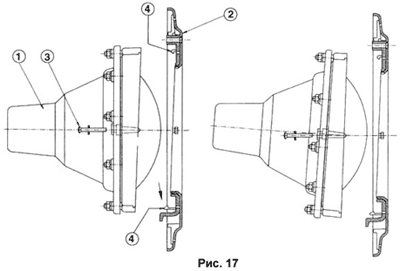

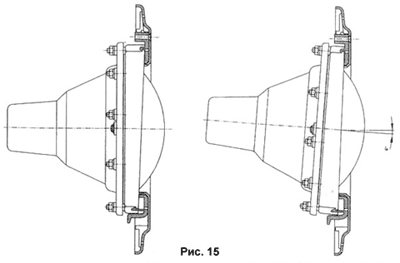

Конструкция светильника позволяет изменить угол наклона светового луча относительно горизонтали в пределах 4° для того, чтобы предотвратить ослепление купальщиков (рис. 15).

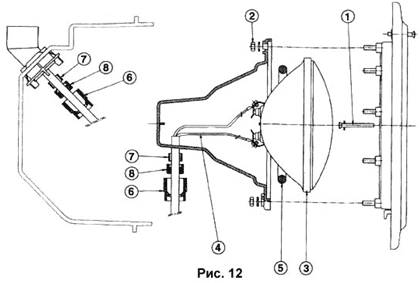

Для выполнения регулировки угла наклона извлеките светильник из ниши и вытяните его вверх насколько позволяет кабель. Выверните центральные винты (3). Отделите корпус светильника (1) от фасета (2) с помощью нажатия на анкерную серьгу (4). Поверните корпус светильника на 180°.
Соедините корпус светильника (1) и фасет (2) с помощью анкерной серьги (4), установите 2 центральных винта (3) с шайбами и затяните их. Теперь светильник будут располагаться с нужным наклоном по отношению к горизонтали.

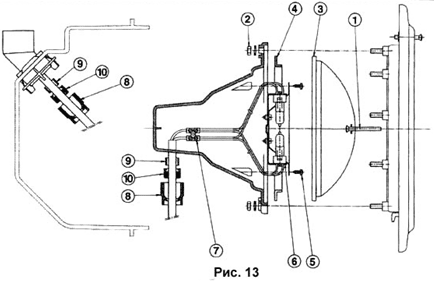

Выверните из фасета верхний винт, наклоните светильник и извлеките его из ниши вверх. Положите светильник на край бассейна
(При каждой разборке/сборке светильника рекомендуется заменять уплотнительное кольцо новым уплотнительным кольцом).
(Новая лампа должна иметь такие же характеристики, что и поставляемая вместе со светильником - PAR 56, 300 Вт, 12 В).
Перед выполнением любых операций, связанных с обслуживанием светильника, проверьте, что светильник отсоединен от источника питания.
(При каждой разборке/сборке светильника рекомендуется заменять уплотнительное кольцо новым уплотнительным кольцом).
(Новая лампа должна иметь такие же характеристики, что и поставляемая вместе со светильником - 2 штырька, 100 Вт, 12 В).
Перед выполнением любых операций, связанных с обслуживанием светильника, проверьте, что светильник отсоединен от источника питания.
№ |

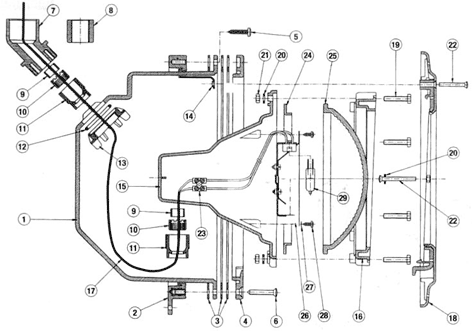

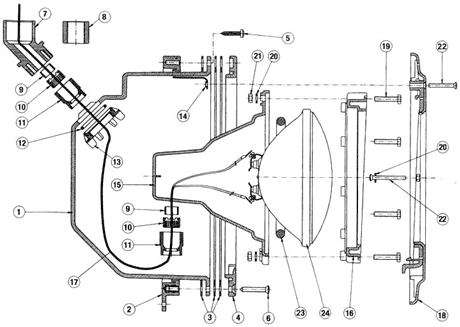

КОД |
ОПИСАНИЕ |
1 |
10892R0301 |
Ниша для сборных бассейнов |
2 |
10892R0303 |
Кольцо со вставками |
3 |
11382R0304 |
Прокладка |
4 |
10892R0302 |
Прижимное кольцо |
5 |
7011455025 |
Шуруп ?5,5 х 25 мм, DIN-7981 |
6 |
10892R0306 |
Винт М6 х 30, DIN-966 |
7 |
10892R0401 |
Поворотная втулка |
8 |
10892R0402 |
Гнездо PG-16 |
9 |
10892R0206 |
Уплотнительная прокладка |
10 |
10892R0205 |
Прижимное кольцо |
11 |
10892R0204 |
Гайка |
12 |
7730377035 |
Уплотнительная прокладка |
13 |
10892R0403 |
Гайка уплотнительной прокладки |
14 |
10892R0305 |
Фиксирующая пластинка |
15 |
10892R0201 |
Корпус светильника |
16 |
09068R0104 |
Поворотное кольцо |
17* |
06520R0001 |
Кабель 2 х 6 х 3000 |
18 |
10892R0500 |
Узел фасета |
19 |
7010106030 |
Винт М6 х 30 мм, DIN-933 |
20 |
7013906000 |
Шайба М6, DIN-9021 |
21 |
7012106000 |
Гайка М6, DIN-934 |
22 |
7013105045 |
Винт М5 х 45 мм, DIN-966 |
23 |
7211330110 |
Уплотнительная прокладка |
24 |
00370 |
Лампа PAR 56, 12 В, 300 Вт, |
* Только для моделей, поставляемых вместе с кабелем
№ |

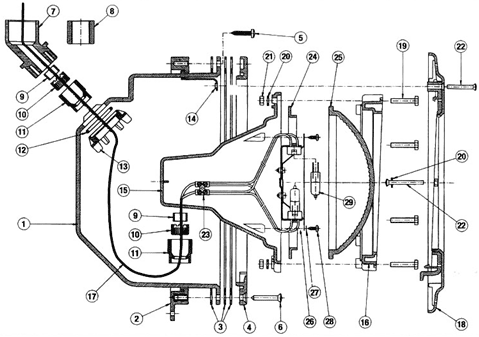

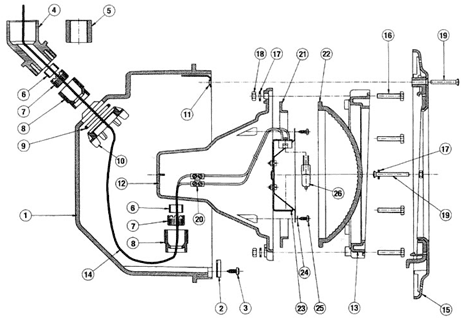

КОД |
ОПИСАНИЕ |
1 |
10892R0301 |
Ниша для сборных бассейнов |
2 |
10892R0303 |
Кольцо со вставками |
3 |
11382R0304 |
Прокладка |
4 |
10892R0302 |
Прижимное кольцо |
5 |
7011455025 |
Шуруп ?5,5 х 25 мм, DIN-7981 |
6 |
10892R0306 |
Винт М6 х 30, DIN-966 |
7 |
10892R0401 |
Поворотная втулка |
8 |
10892R0402 |
Гнездо PG-16 |
9 |
10892R0206 |
Уплотнительная прокладка |
10 |
10892R0205 |
Прижимное кольцо |
11 |
10892R0204 |
Гайка |
12 |
7730377035 |
Уплотнительная прокладка |
13 |
10892R0403 |
Гайка уплотнительной прокладки |
14 |
10892R0305 |
Фиксирующая пластинка |
15 |
10892R0201 |
Корпус светильника |
16 |
09068R0104 |
Поворотное кольцо |
17* |
00346R0007* |
Кабель 2 х 1,5 х 3000 |
18 |
10892R0500 |
Узел фасета |
19 |
7010106030 |
Винт М6 х 30 мм, DIN-933 |
20 |
7013906000 |
Шайба М6, DIN-9021 |
21 |
7012106000 |
Гайка М6, DIN-934 |
22 |
7013105045 |
Винт М5 х 45 мм, DIN-966 |
23 |
10892R0215 |
Контактная колодка |
24 |
105010102 |
Уплотнительная прокладка |
25 |
105010101 |
Линза |
26 |
10893R0100 |
Узел рефлектора и контактов |
27 |
7091906000 |
Изолирующая шайба М6, DIN-125 |
28 |
7011439009 |
Шуруп ∅,9 х 9,5 мм, DIN-7981 |
29 |
00371 |
Галогенная лампа, 2 штырька, 12 В, 100 Вт |
* Только для моделей, поставляемых вместе с кабелем
№ |

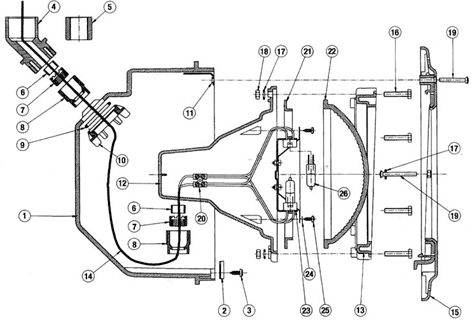

КОД |
ОПИСАНИЕ |
1 |
10892R0301 |
Ниша для сборных бассейнов |
2 |
10892R0303 |
Кольцо со вставками |
3 |
11382R0304 |
Прокладка |
4 |
10892R0302 |
Прижимное кольцо |
5 |
7011455025 |
Шуруп ?5,5 х 25 мм, DIN-7981 |
6 |
10892R0306 |
Винт М6 х 30, DIN-966 |
7 |
10892R0401 |
Поворотная втулка |
8 |
10892R0402 |
Гнездо PG-16 |
9 |
10892R0206 |
Уплотнительная прокладка |
10 |
10892R0205 |
Прижимное кольцо |
11 |
10892R0204 |
Гайка |
12 |
7730377035 |
Уплотнительная прокладка |
13 |
10892R0403 |
Гайка уплотнительной прокладки |
14 |
10892R0305 |
Фиксирующая пластинка |
15 |
10892R0201 |
Корпус светильника |
16 |
09068R0104 |
Поворотное кольцо |
17* |
00346R0007 |
Кабель 2 х 1,5 х 3000 |
18 |
10892R0500 |
Узел фасета |
19 |
7010106030 |
Винт М6 х 30 мм, DIN-933 |
20 |
7013906000 |
Шайба М6, DIN-9021 |
21 |
7012106000 |
Гайка М6, DIN-934 |
22 |
7013105045 |
Винт М5 х 45 мм, DIN-966 |
23 |
10892R0215 |
Контактная колодка |
24 |
10501R0102 |
Уплотнительная прокладка |
25 |
10501R0101 |
Линза |
26 |
10893R0100 |
Узел рефлектора и контактов |
27 |
7091906000 |
Изолирующая шайба М6, DIN-125 |
28 |
7011439009 |
Шуруп ∅,9 х 9,5 мм, DIN-7981 |
29 |
00371 |
Галогенная лампа, 2 штырька, 12 В, 100 Вт |
* Только для моделей, поставляемых вместе с кабелем
№ |

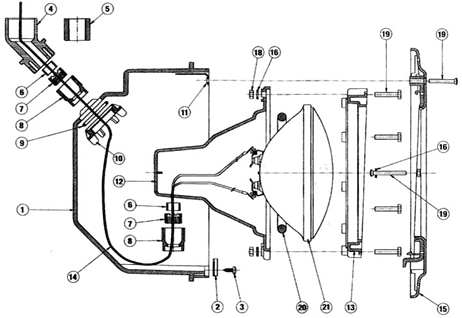

КОД |
ОПИСАНИЕ |
1 |
10895R0301 |
Ниша для сборных бассейнов |
2 |
11383R0302 |
Прижимное кольцо |
3 |
7011448016 |
Шуруп ?4,8 х 13 мм, DIN-7981 |
4 |
10892R0401 |
Поворотная втулка |
5 |
10892R0402 |
Гнездо PG-16 |
6 |
10892R0206 |
Уплотнительная прокладка |
7 |
10892R0205 |
Прижимное кольцо |
8 |
10892R0204 |
Гайка |
9 |
7730377035 |
Уплотнительная прокладка |
10 |
10892R0403 |
Гайка уплотнительной прокладки |
11 |
10892R0305 |
Фиксирующая пластинка |
12 |
10892R0201 |
Корпус светильника |
13 |
09068R0104 |
Поворотное кольцо |
14* |
06520R0001* |
Кабель 2 х 6 х 3000* |
15 |
10892R0500 |
Узел фасета |
16 |
7010106030 |
Винт М6 х 30 мм, DIN 933 |
17 |
7013906000 |
Шайба М6, DIN 9021 |
18 |
7012106000 |
Гайка М6, DIN 934 |
19 |
7013105045 |
Винт М5 х 45 мм, DIN 966 |
20 |
7211330110 |
Уплотнительная прокладка |
21 |
00370 |
Лампа PAR 56, 12 В, 300 Вт |
* Только для моделей, поставляемых вместе с кабелем
№ |
КОД |
ОПИСАНИЕ |
1 |
10892R0301 |
Ниша для сборных бассейнов |
2 |
11383R0302 |
Прижимное кольцо |
3 |
7011448016 |
Шуруп ?4,8 х 16 мм, DIN-7981 |
4 |
10892R0401 |
Поворотная втулка |
5 |
10892R0402 |
Гнездо PG-16 |
6 |
10892R0206 |
Уплотнительная прокладка |
7 |
10892R0205 |
Прижимное кольцо |
8 |
10892Е0204 |
Гайка |
9 |
7730377035 |
Уплотнительная прокладка |
10 |
10892R0403 |
Гайка уплотнительной прокладки |
11 |
10892R0305 |
Фиксирующая пластинка |
12 |
10892R0201 |
Корпус светильника |
13 |
09068R0104 |
Поворотное кольцо |
14* |
00346R0007 |
Кабель 2 х 1,5 х 3000 |
15 |
10892R0500 |
Узел фасета |
16 |
7010106030 |
Винт М6 х 30 мм, DIN-933 |
17 |
7013906000 |
Шайба М6, DIN-9021 |
18 |
7012106000 |
Гайка М6, DIN-934 |
19 |
7013105045 |
Винт М5 х 45 мм, DIN-966 |
20 |
10892R0215 |
Контактная колодка |
21 |
10501R0102 |
Уплотнительная прокладка |
22 |
10501R0101 |
Линза |
23 |
10893R0100 |
Узел рефлектора и контактов |
24 |
7091906000 |
Изолирующая шайба М6, DIN-125 |
25 |
7011439009 |
Шуруп ∅,9 х 9,5 мм, DIN-7981 |
26 |
00371 |
Галогенная лампа, 2 штырька, 12 В, 100 Вт |
* Только для моделей, поставляемых вместе с кабелем
№ |
КОД |
ОПИСАНИЕ |
1 |
10892R0301 |
Ниша для сборных бассейнов |
2 |
11383R0302 |
Прижимное кольцо |
3 |
7011448016 |
Шуруп ?4,8 х 13 мм, DIN-7981 |
4 |
10892R0401 |
Поворотная втулка |
5 |
10892R0402 |
Гнездо PG-16 |
6 |
10892R0206 |
Уплотнительная прокладка |
7 |
10892R0205 |
Прижимное кольцо |
8 |
10892Е0204 |
Гайка |
9 |
7730377035 |
Уплотнительная прокладка |
10 |
10892R0403 |
Гайка уплотнительной прокладки |
11 |
10892R0305 |
Фиксирующая пластинка |
12 |
10892R0104 |
Корпус светильника |
13 |
09068R0104 |
Поворотное кольцо |
14* |
00346R0007 |
Кабель 2 х 1,5 х 3000 |
15 |
10892R0500 |
Узел фасета |
16 |
7010106030 |
Винт М6 х 30 мм, DIN-933 |
17 |
7013906000 |
Шайба М6, DIN-9021 |
18 |
7012106000 |
Гайка М6, DIN-934 |
19 |
7013105045 |
Винт М5 х 45 мм, DIN-966 |
20 |
10892R0215 |
Контактная колодка |
21 |
10501R0102 |
Уплотнительная прокладка |
22 |
10501R0101 |
Линза |
23 |
10894R0100 |
Узел рефлектора и контактов |
24 |
7091906000 |
Изолирующая шайба М6, DIN-125 |
25 |
7011439009 |
Шуруп ∅,9 х 9,5 мм, DIN-7981 |
26 |
00371 |
Галогенная лампа, 2 штырька, 12 В, 100 Вт |
* Только для моделей, поставляемых вместе с кабелем
Номинальное напряжение |
12 В |
Питание |
Переменный ток |
Лампа |
Лампа PAR 56, 12 В, 300 Вт |
Уровень защиты |
Класс III IPX8 |
ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С ЗАЩИТНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ |
|
ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ПОДВОДНЫЙ СВЕТИЛЬНИК, ЕСЛИ ОН НЕ ПОГРУЖЕН В ВОДУ |
Отпечатано в ЕС
NIF ES A17092610
10892Е201-01
Мы оставляем за собой право вносить в этот документ любые изменения без предварительного уведомления |
Корзина пуста
04.03.2020 Программирование для управление фонтанов
