РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПОДВОДНЫХ СВЕТИЛЬНИКОВ СЕРИИ STANDARD - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.
Для того чтобы обеспечить оптимальную работу подводного светильника Standard, выполняйте установку и обслуживание в соответствии
с представленными ниже инструкциями.
Внутри упаковочной коробки вы найдете перечисленные ниже компоненты и принадлежности:
(1) Для светильников c корпусом, отверстия в котором имеют метрическую резьбу
(2) Для светильников с корпусом с отверстиями для винтов-саморезов
Данный светильник должен устанавливаться полностью погруженным в воду, и предназначен для использования в плавательных бассейнах с пресной водой. Он относится к электрооборудованию класса III с очень низким, безопасным напряжением (12 В переменного тока).
Светильник соответствует классу защиты IPX8 (защита от пыли, твердых частиц и влажности) и предназначен для установки на номинальной глубине 2 м.
Светильник соответствует требованиям международных правил электробезопасности для этого типа оборудования, в частности, требованиям стандарта EN 60598-2-18: СВЕТИЛЬНИКИ, ЧАСТЬ 2: СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ, РАЗДЕЛ 18, СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНЫХ ПРИМЕНЕНИЙ.
Изготовитель не несет ответственности за сборку, установку и ввод в эксплуатацию электрооборудования, которые выполняются вне его предприятия.
Перед началом монтажа проверьте, что сальник кабельного ввода (№ 19) плотно затянут.
Светильник должен быть установлен на стенке бассейна в воде на расстоянии 400-700 мм от поверхности воды (рис. 1).
Метод крепления монтажного кронштейна зависит от того, для какого бассейна предназначен светильник - для бетонного бассейна или для сборного бассейна.
Для установки светильника в бетонном бассейне нужно закрепить корпус светильника (№ 17) на стенке бассейна (рис. 2).
Проверьте, что отверстие для ввода кабеля находится в верхней части корпуса.
Для установки светильника в бетонном бассейне сделайте в стенке бассейна отверстие сверлом с диаметром 240 мм (рис. 2).
Установите корпус светильника (№ 17) и одну из самоклеящихся уплотнительных прокладок (№ 23) на внешней стороне бассейна. Установите другую самоклеящуюся уплотнительную прокладку на внутренней стороне бассейна и закрепите эти три детали с помощью двух винтов DIN 7981 А2 4,8х16 (№ 22), как показано на рис. 3. Проверьте, что отверстие для ввода кабеля находится в верхней части корпуса.
Для установки зажима (№ 24) на внутренней стороне бассейна проверьте, что концы ранее установленных винтов DIN 7981 А2 4,8х16 (№ 22) совпадают с назначенными для них местами на задней стороне зажима.
Закрепите зажим (№ 24) на стенке бассейна с помощью 16 винтов:
DIN 966 М6х24 (№ 25), если корпус снабжен отверстиями с метрической резьбой (рис. 4).
DIN 7982 5,5х25 (№ 25), если корпус снабжен отверстиями для винтов-саморезов (рис. 4).
Если светильник устанавливается в сборный бассейн, то после монтажа корпуса и зажима выполните сборку светильника.
Для подключения светильника к источнику питания пропустите кабель через гайку кабельного сальника (№ 16). Затяните гайку кабельного сальника так, чтобы кабель не проскальзывал через сальник, когда вы тяните за него рукой. Намотайте кусок кабеля длиной приблизительно 1,5 м на основание светильника (№ 7) для того, чтобы в случае необходимости можно было вытащить светильник на край бассейна (например, для выполнения замены лампы). (Рис. 5).
Вставьте весь светильник в корпус (рис. 6). Для обеспечения хорошего освещения бассейна монограмма на фиксирующем кольце (№ 1) должна быть расположена вверху. (Рис. 7).
Заворачивайте два винта М6 х 80 (№ 2) до тех пор, пока фиксирующая собачка не войдет во внутренние стенки корпуса (рис. 8).
Для того чтобы вытащить светильник на край бассейна (рис. 5), отворачивайте два винта DIN 966 М6 х 80 (№ 2) до тех пор, пока фиксирующая собачка не выйдет настолько, чтобы светильник можно было вынуть из корпуса.
Для того чтобы можно было снять лампу, отверните 6 гаек (№ 9), которыми крепится декоративное кольцо (№ 1) к основанию светильника (№ 7). (Рис. 9). Извлеките лампу (№ 5) из основания светильника и отсоедините два контакта, расположенные на концах проводов, ослабив для этого два винта, которые прижимают контакты к лампе (рис. 10).
Замените лампу и соберите светильник, выполнив в обратной последовательности операции, описанные в разделе "4. Сборка". При выполнении сборки обратите особое внимание на следующее:
Внимание:
Проверьте, что подаваемое на лампу напряжение не превышает 12 В.
Светильник может работать только под водой и должен быть установлен на вертикальной стенке бассейна. Никогда не включайте светильник, если он не находится под водой.
№ |

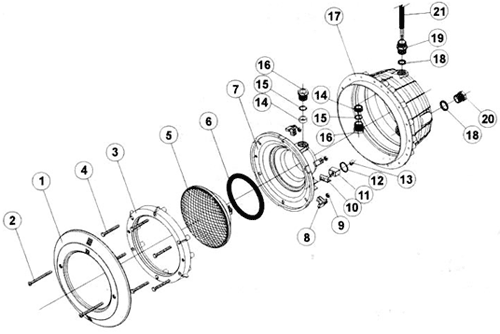

КОД |
ОПИСАНИЕ |
1 |
07838R0001 |
Белое декоративное кольцо |
1 |
07837R0100 |
Декоративное кольцо из нержавеющего материала |
2 |
7013106080 |
Винт А2 М6 х 80 DIN-966 |
3 |
00347R0002 |
Уплотнительная прокладка декоративного кольца |
4 |
7010106055 |
Винт А2 М6 х 55 DIN-933 |
5 |
00370 |
Лампа PAR 56, 300 Вт, 12 В |
6 |
7211100110 |
Уплотнительное кольцо 110х11 |
7 |
00347R0004 |
Основание светильника |
8 |
00352R0005 |
Фиксирующий зажим |
9 |
7012106000 |
Гайка А2 М6 DIN-934 |
10 |
07831R0003 |
Фиксирующая собачка |
11 |
07831R0002 |
Фиксирующий клин |
12 |
7710240020 |
Уплотнительное кольцо 24х2 |
13 |
7012306000 |
Гайка А2 М6 DIN-1587 |
14 |
00352R0007 |
Уплотнительная прокладка 14,3х20,5х8 |
15 |
00352R0013 |
Пластмассовая шайба ∅20х15х1,5 мм |
16 |
00358R0006 |
Гайка кабельного сальника |
17 |
00347R0006 |
Корпус светильника Standard |
18 |
00352R0010 |
Уплотнительная прокладка корпуса кабельного сальника |
19 |
00347R0007 |
Корпус кабельного сальника |
20 |
00347R008 |
Пробка корпуса |
21 |
06520R0001 |
Кабель 2 х 6 с контактами, длина 2,5 м |
№ |

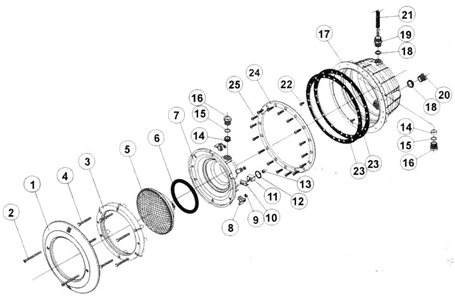

КОД |
ОПИСАНИЕ |
1 |
07838R0001 |
Белое декоративное кольцо |
1 |
07837R0100 |
Декоративное кольцо из нержавеющего материала |
2 |
7013106080 |
Винт А2 М6 х 80 DIN-966 |
3 |
00347R0002 |
Уплотнительная прокладка декоративного кольца |
4 |
7010106055 |
Винт А2 М6 х 55 DIN-933 |
5 |
00370 |
Лампа PAR 56, 300 Вт, 12 В |
6 |
7211100110 |
Уплотнительное кольцо 110х11 |
7 |
00347R0004 |
Основание светильника |
8 |
00352R0005 |
Фиксирующий зажим |
9 |
7012106000 |
Гайка А2 М6 DIN-934 |
10 |
07831R0003 |
Фиксирующая собачка |
11 |
07831R0002 |
Фиксирующий клин |
12 |
7710240020 |
Уплотнительное кольцо 24х2 |
13 |
7012306000 |
Гайка А2 М6 DIN-1587 |
14 |
00352R0007 |
Уплотнительная прокладка 14,3х20,5х8 |
15 |
00352R0013 |
Пластмассовая шайба 20х15х1,5 |
16 |
00352R0006 |
Гайка кабельного сальника |
17 |
00362R0100 |
Корпус светильника с метрическими резьбовыми отверстиями (1) |
17 |
00362R0101 |
Корпус светильника с отверстиями для винтов-саморезов (2) |
18 |
00352R0010 |
Уплотнительная прокладка корпуса кабельного сальника |
19 |
00347R0007 |
Корпус кабельного сальника |
20 |
00347R0008 |
Пробка корпуса |
21 |
06520R0001 |
Кабель 2 х 6 с контактами, длина 2,5 м |
22 |
7011448016 |
Винт А2 4,8х16 DIN 7981 |
23 |
00364R0001 |
Самоклеящаяся уплотнительная прокладка |
24 |
00365R0001 |
Зажим корпуса |
25 |
00274R0004 |
Винт А2 М6х24 DIN 966 (1) |
25 |
7011555025 |
Винт 5,5х25 DIN 7982 |
Номер по каталогу 00362R0100 IP 22
Номер по каталогу 00362R0001
Номер по каталогу 00394
Номер по каталогу 00352R0013
Перечисленные ниже компоненты не входят в комплект стандартной поставки светильника, но они могут быть получены по особому заказу.
Этот корпус используется вместо корпуса № 17,
Он разработан специально для бассейнов с ГИДРОИЗОЛЯЦИОННОЙ ПЛЕНКОЙ.
Этот зажим используется вместо зажима № 24, который показан на стр. 7.
Светильники, поставляемые вместе с этим зажимом, имеют только 16 винтов:
Номер по каталогу 00274R0004: только для корпуса светильника с отверстиями, имеющими метрическую резьбу.
Номер по каталогу 7011555025: только для корпуса светильника с отверстиями для винтов-саморезов.
Этот шланг соединяется с корпусом кабельного сальника и обеспечивает герметичность кабеля.
Облегчает обслуживание электрического кабеля.
Защищает электрический кабель от ударов и истирания.
Модель |
Стандарт |
Номинальное напряжение |
12 В |
Питание |
Переменный ток |
Лампа |
Лампа PAR 56, 12 В переменного тока, 300 Вт |
Уровень защиты |
Класс III IPX8 |
ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С ЗАЩИТНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ |
|
ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ПОДВОДНЫЙ СВЕТИЛЬНИК, ЕСЛИ ОН НЕ ПОГРУЖЕН В ВОДУ |
Отпечатано в ЕС
NIF ES A17092610
07844E201-03
Мы оставляем за собой право вносить в этот документ любые изменения без предварительного уведомления |
