РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ВЫСОКОПРОИЗВОДИТЕЛЬНЫХ ПЕСОЧНЫХ ФИЛЬТРОВ - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.
Для того чтобы добиться работы фильтра, прочтите представленные ниже инструкции.
Проверьте модель и комплект поставки фильтра, используя для этого представленную ниже таблицу.
ФИЛЬТРЫ С БОКОВЫМ СЕЛЕКТОРНЫМ ВЕНТИЛЕМ |
||||
МОДЕЛЬ |
1 КОРОБКА С ДЕТАЛЯМИ ФИЛЬТРА |
1 КОРОБКА С ДЕТАЛЯМИ БОКОВОГО СЕЛЕКТОРНОГО ВЕНТИЛЯ 1 1/2 ДЮЙМА |
||
22398 ∅400 22400 ∅16 ДЮЙМОВ (США) |
1 ФИЛЬТР |
1 СУМКА С ДЕТАЛЯМИ |
1 УЗЕЛ СЕЛЕКТОРНОГО ВЕНТИЛЯ 1 1/2 ДЮЙМА |
|
ТРОЙНИК |
||||
СЛИВНАЯ ПРОБКА |
||||
МАНОМЕТР |
||||
ПРОКЛАДКА |
1 КОЛЕНО |
|||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
2 УПЛОТНИТЕЛЬНЫХ КОЛЬЦА И 1 ПРОКЛАДКА |
|||
15782 ∅500 21200 ∅20 ДЮЙМОВ (США) |
1 ФИЛЬТР |
1 СУМКА С ДЕТАЛЯМИ |
||
ТРОЙНИК |
||||
СЛИВНАЯ ПРОБКА |
||||
МАНОМЕТР |
||||
ПРОКЛАДКА |
1 ПРЯМОЙ СОЕДИНИТЕЛЬ И 2 ФИКСИРУЮЩИЕ ГАЙКИ |
|||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
||||
15783 ∅600 21201 ∅24 ДЮЙМА (США) |
1 ФИЛЬТР |
1 СУМКА С ДЕТАЛЯМИ |
||
ТРОЙНИК |
||||
СЛИВНАЯ ПРОБКА |
1 ИНСТРУКЦИЯ |
|||
МАНОМЕТР |
||||
ПРОКЛАДКА |
||||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
||||
15784 ∅750 15703 ∅30 ДЮЙМОВ (США)
|
1 ФИЛЬТР |
1 СУМКА С ДЕТАЛЯМИ |
1 КОРОБКА С ДЕТАЛЯМИ БОКОВОГО СЕЛЕКТОРНОГО ВЕНТИЛЯ 2 ДЮЙМА |
|
ТРОЙНИК |
1 УЗЕЛ СЕЛЕКТОРНОГО ВЕНТИЛЯ 2 ДЮЙМА |
|||
СЛИВНАЯ ПРОБКА |
1 КОЛЕНЧАТОЕ СОЕДИНЕНИЕ И ФИКСИРУЮЩАЯ ГАЙКА |
|||
МАНОМЕТР |
2 УПЛОТНИТЕЛЬНЫХ КОЛЬЦА И 1 ПРОКЛАДКА |
|||
ПРОКЛАДКА |
1 ПРЯМОЙ СОЕДИНИТЕЛЬ И 1 ФИКСИРУЮЩАЯ ГАЙКА |
|||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
1 ИНСТРУКЦИЯ |
|||
22402 ∅900 22403 ∅36 ДЮЙМОВ (США) |
1 ФИЛЬТР |
1 СУМКА С ДЕТАЛЯМИ |
1 КОРОБКА С ДЕТАЛЯМИ БОКОВОГО СЕЛЕКТОРНОГО ВЕНТИЛЯ 2 1/2 ДЮЙМА |
|
ТРОЙНИК |
1 СУМКА С ДЕТАЛЯМИ СЕЛЕКТОРНОГО ВЕНТИЛЯ |
|||
СЛИВНАЯ ПРОБКА |
1 ГАЙКА, 1 РУКАВ, 1 ПРОКЛАДКА, |
|||
МАНОМЕТР |
1 КОЛЛЕКТОР, 1 ПРОКЛАДКА, |
|||
ПРОКЛАДКА |
||||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
1 ИНСТРУКЦИЯ |
|||
ФИЛЬТРЫ С ВЕРХНИМ СЕЛЕКТОРНЫМ ВЕНТИЛЕМ |
||||
МОДЕЛЬ |
1 КОРОБКА С ДЕТАЛЯМИ ФИЛЬТРА |
|||
22399 ∅400 |
1 ФИЛЬТР С ВЕРХНИМ СЕЛЕКТОРНЫМ ВЕНТИЛЕМ |
1 КОРОБКА С ДЕТАЛЯМИ |
||
МАНОМЕТР |
||||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
||||
15780 ∅500 |
1 ФИЛЬТР С ВЕРХНИМ СЕЛЕКТОРНЫМ ВЕНТИЛЕМ |
1 КОРОБКА С ДЕТАЛЯМИ |
||
МАНОМЕТР |
||||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
||||
15781 ∅600 |
1 ФИЛЬТР С ВЕРХНИМ СЕЛЕКТОРНЫМ ВЕНТИЛЕМ |
1 КОРОБКА С ДЕТАЛЯМИ |
||
МАНОМЕТР |
||||
ТЕХНИЧЕСКОЕ РУКОВОДСТВО |
Фильтр является важной частью оборудования бассейна, так как он выполняет механическую очистку воды.
С помощью циркуляции воды через фильтр, который задерживает взвешенные в воде твердые частицы, и с помощью химической обработки воды можно добиться превосходного качества воды в бассейне.
В процессе фильтрации и химической обработки воды участвуют также и другие компоненты оборудования бассейна, такие как, например, насосы, дозаторы химических реактивов, фитинги возвратной линии, а также другие компоненты, обеспечивающие циркуляцию и обработку воды.
Как правило, в каждой стране имеются стандарты, требования которых должны учитываться при проектировании и монтаже системы очистки воды.
СТАНДАРТ: Фильтры Cantabric соответствуют требованиям стандарта ISO 9000, а также прошли испытания в соответствии со стандартом NFS 50.
После выполнения проверки комплекта поставки обратите внимание на следующее:
Соберите фильтр, как описано ниже.
Ручка селекторного вентиля может быть установлена в одно из шести положений для выбора нужного режима работы фильтра.
ВНИМАНИЕ: Перед тем как перевести ручку селекторного вентиля в нужное положение обязательно выключите насос.
Показание манометра отражает степень загрязнения фильтра. В начале процесса фильтрации манометр будет показывать давление, равное приблизительно 0,8 кг/см2. По мере загрязнения фильтра давление будет возрастать. Когда давление достигнет значения 1,3 кг/см2, необходимо выполнить операцию промывки фильтра обратным потоком воды.
Слой песка содержит тысячи каналов, по которым просачивается вода. При этом содержащаяся в воде грязь захватывается песком. Когда эти каналы заполняются грязью, нужно выполнить промывку фильтра обратным потоком воды. Как отмечалось ранее, показание манометра является индикатором загрязнения фильтра. Когда манометр показывает давление, равное 1,3 кг/см2, необходимо выполнить операцию промывки фильтра обратным потоком воды, как описано ниже.
При выполнении этой операции обратный поток воды вымывает из находящегося в фильтре песка грязь, которая затем отводится в сливной коллектор.
После промывки фильтра обратным потоком рекомендуется выполнить операцию споласкивания для того, чтобы оставшаяся в фильтре грязная вода не вернулись обратно в бассейн. Чтобы выполнить эту операцию, выключите насос, установите ручку вентиля в положение "споласкивание", а затем включите насос на 1 минуту (проверяйте чистоту воды в смотровом стекле, т.к. время работы насоса, необходимое для выполнения споласкивания, зависит от степени загрязнения фильтра). Данная операция позволяет слить остатки воды, которая использовалась для промывки фильтра, в сливной коллектор.
При этом положении ручки селекторного вентиля вода из насоса поступает в бассейн, минуя фильтр.
Если в бассейне не предусмотрен донный слив, то бассейн может быть опорожнен при помощи насоса фильтра, при этом селекторный вентиль должен быть установлен в положение "слив". При выполнении данной операции магистральный коллектор, скиммер и заглушки линии подключения вакуумного устройство для чистки дна бассейна должны быть закрыты.
При установке ручки селекторного вентиля в положение "закрыто" перекрывается подача воды на фильтр. Это положение селекторного вентиля чаще всего используется, когда требуется осуществить доступ к корзине фильтра предварительной очистки, установленного на насосе.
После того как песок будет загружен в фильтр, необходимо выполнить операцию "промывка обратным потоком":
Начинается цикл фильтрации воды в бассейне.
ПОДГОТОВКА ФИЛЬТРА К ЗИМНЕМУ ХРАНЕНИЮ: Чтобы фильтр не был поврежден во время зимнего хранения, необходимо выполнить описанные ниже операции.
ПРОБЛЕМА |
ПРИЧИНА |
РЕШЕНИЕ |
Слабый поток воды через фильтр |
Корзина фильтра забита мусором |
Очистите корзину фильтра |
Фильтрованная вода не поступает |
Вал электродвигателя насоса вращается в обратном направлении (только для трехфазных электродвигателей) |
Измените направление вращения вала электродвигателя |
Нестабильные показания манометра |
Частично забита всасывающая линия |
Проверьте корзину сетчатого фильтра |
№ |
КОД |
ОПИСАНИЕ |
1 |
22399-0101 |
Корпус фильтра ∅400, верхний селекторный вентиль |
1 |
15780-0101 |
Корпус фильтра ∅500, верхний селекторный вентиль |
1 |
15781-0101 |
Корпус фильтра ∅600, верхний селекторный вентиль |
2 |
00497-0411 |
Фильтр сливного коллектора |
3 |
06611-0204 |
Крышка с резьбой |
4 |
00558-0201 |
Селекторный вентиль |
4 |
06611-0201 |
Селекторный вентиль (США) |
5 |
00570-0205 |
Манометр |
5 |
06611-0301 |
Манометр (США) |
6 |
7211820060 |
Уплотнительное кольцо |
7 |
7230049003 |
Уплотнительное кольцо |
8 |
22399-0201 |
Коллектор фильтра ∅400 |
8 |
15780-0201 |
Коллектор фильтра ∅500 |
8 |
15781-0201 |
Коллектор фильтра ∅600 |
9 |
00628 |
Рычаг коллектора 110 мм (∅400) |
9 |
00627 |
Рычаг коллектора 166 мм (∅500) |
9 |
00626 |
Рычаг коллектора 225 мм (∅600) |
10 |
15783-0202 |
Регулировочная вставка коллектора (∅600) |
11 |
15780-0602 |
Пробка отверстия для слива воды |
12 |
15780-0604 |
Прокладка |
13 |
15780-0601 |
Пробка отверстия для выпуска песка |
14 |
15780-0603 |
Прокладка |
15 |
00471-0413 |
Фланец |
№ |

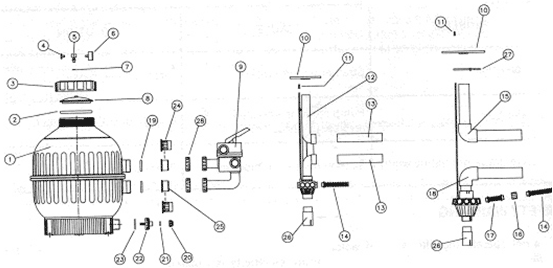

КОД |
ОПИСАНИЕ |
1 |
22398-0101 |
Корпус фильтра ∅400 |
1 |
15782-0101 |
Корпус фильтра ∅500 |
1 |
15783-0101 |
Корпус фильтра ∅600 |
1 |
15784-0101 |
Корпус фильтра ∅750 |
1 |
22402-0101 |
Корпус фильтра ∅900 |
2 |
7211820060 |
Уплотнительное кольцо |
2 |
7712320065 |
Уплотнительное кольцо (∅900) |
3 |
06671-0204 |
Крышка с резьбой |
3 |
22402-0204 |
Крышка с резьбой (∅900) |
4 |
00648-0200 |
Пробка отверстия для выпуска воздуха |
5 |
00555-0401 |
Тройник |
6 |
00545-0602 |
Манометр |
6 |
06671-0401 |
Манометр (США) |
7 |
00470-0319 |
Прокладка |
8 |
00555-0201 |
Прозрачная крышка |
8 |
22402-0201 |
Прозрачная крышка (∅900) |
9 |
00599 |
Селекторный клапан (∅400-∅500-∅600) |
9 |
06673-700 |
Селекторный клапан (∅16 дюймов-∅20 дюймов-∅24 дюйма) США |
9 |
07444 |
Селекторный клапан (∅750) |
9 |
09848 |
Селекторный клапан (∅30 дюймов) США |
9 |
00613 |
Селекторный клапан (∅900) |
9 |
08726 |
Селекторный клапан (∅36 дюймов) США |
10 |
15782-0205 |
Центрующее кольцо |
10 |
22402-0203 |
Центрующее кольцо (∅900) |
11 |
00497-0411 |
Фильтр сливного коллектора |
12 |
22398-0201 |
Рассеиватель коллектора ∅400 |
12 |
15782-0201 |
Рассеиватель коллектора ∅500 |
12 |
15783-0201 |
Рассеиватель коллектора ∅600 |
13 |
22398-0204 |
Выпускные трубки ∅400 |
13 |
15782-0204 |
Выпускные трубки ∅500 |
13 |
15783-0204 |
Выпускные трубки ∅600 |
14 |
00628 |
Рычаг коллектора 110 мм (∅400) |
14 |
00627 |
Рычаг коллектора 166 мм (∅500-∅750-∅900) |
14 |
00626 |
Рычаг коллектора 225 мм (∅600) |
15 |
15784-0202 |
Рассеиватель фильтра ∅750 |
15 |
22402-0400 |
Рассеиватель фильтра ∅900 |
16 |
00630 |
Соединительная муфта 3/4 дюйма (∅750-∅900) |
17 |
00629 |
Удлинительный рычаг 100 мм (∅750-∅900) |
18 |
15784-0201 |
Коллектор фильтра ∅750 |
18 |
22402-0300 |
Коллектор фильтра ∅900 |
19 |
7240540060 |
Уплотнительное кольцо (∅400-∅500-∅600) |
19 |
00544-0106 |
Прокладка (∅750) |
19 |
7730820050 |
Уплотнительное кольцо (∅900) |
20 |
15780-0602 |
Пробка отверстия для слива воды |
21 |
04659-0603 |
Прокладка |
22 |
15780-0601 |
Пробка отверстия для выпуска песка (∅400-∅500-∅600) |
22 |
15784-0601 |
Пробка отверстия для выпуска песка (∅750-∅900) |
23 |
15780-0603 |
Прокладка (∅400-∅500-∅600) |
23 |
00544-0106 |
Прокладка (∅750-∅900) |
24 |
22402-0106 |
Резьбовой трубный соединитель 2 1/2 дюйма (∅900) |
25 |
22402-0107 |
Резьбовой трубный соединитель 2 1/2 дюйма, который должен приклеиваться (∅900) |
26 |
15783-0202 |
Регулировочная вставка коллектора (∅600-∅900) |
27 |
00544-0208 |
Фланец (∅750-∅900) |
28 |
22402-0108 |
Самоконтрящаяся гайка (∅900) |
APLISTER S.A.U.
Poligon Industrial Pla de Politger s/n
17854 Sant Jaume de Lliercf (Испания)
№ 15782Е201.03
