4. Подготовка к работе

После установки труб, вентилей и насосов необходимо заполнить фильтр песком с нужным размером песчинок.

Процедура заполнения фильтра песком

1. Снимите крышку фильтра. Соблюдайте при этом осторожность, чтобы не повредить прокладку и поверхность корпуса в области крышки.
2. Проверьте, что все внутренние компоненты фильтра находятся в хорошем состоянии, и что пластины коллектора надежно закреплены, так как во время транспортировки крепление этих деталей может ослабнуть.
3. Заполните фильтр водой приблизительно наполовину.
4. Осторожно загрузите в фильтр гравий так, чтобы слой гравия едва покрывал боковые каналы (пластины коллектора).
5. Загрузите песок с размером песчинок от 0,4 до 0,8 мм до нужного уровня. При этом между поверхностью песка и нижней частью распылителя должен быть зазор, равный не менее 25% толщины слоя фильтрующего материала.

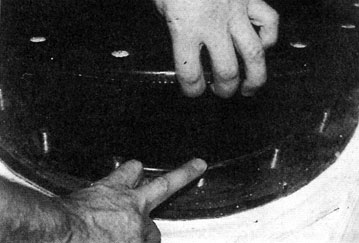

6. Закройте фильтр крышкой, предварительно проверив, что уплотнительная прокладка правильно встала на свое место.

Внимание:

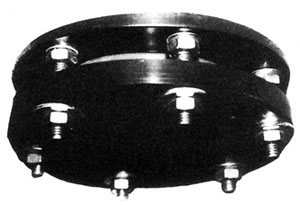

Прежде чем закрыть крышку фильтра тщательно очистите поверхность горловины фильтра, уплотнительную прокладку и внутреннюю поверхность крышки. Также рекомендуется нанести смазку на шпильки, с помощью которых крепится крышка, перед тем как навинтить на них гайки. (Заворачивайте гайки равномерно, как это делается при закручивании гаек на колесе автомобиля). И, наконец, наденьте на шпильки, с помощью которых крепится крышка, защитные пластмассовые колпачки, которые поставляются в комплекте с фильтром.

7. После завершения описанной выше процедуры необходимо выполнить промывку фильтра обратным потоком воды. Для этого выполните операции, описанные в параграфе "Промывка фильтра обратным потоком воды".

5. Нормальный рабочий цикл

5.1. Фильтрация

Включите насос и установите вентили в положение фильтрации, как указано в таблице (см. стр. 14 или 15).

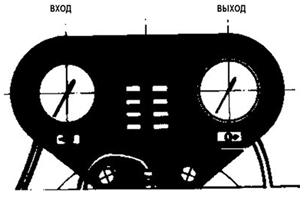

Во время выполнения фильтрации рекомендуется периодически проверять показания манометров, установленных на входе и на выходе фильтра, и выполнять промывку фильтра обратным потоком воды, когда разность давлений на входе и на выходе фильтра достигнет значения, лежащего в диапазоне от 0,8 до 1 кг/см?. (В фильтрующих системах для общественных бассейнов падение давления на фильтре не должно превышать 0,6 - 0,8 кг/см?).

Обычно при выполнении цикла фильтрации манометр, установленный на входе фильтра будет показывать давление в диапазоне от 0,8 до 1 кг/см? (зависит от потери напора в системе), а манометр, установленный на выходе фильтра, будет показывать давление в диапазоне от 0,4 до 0,6 кг/см? (стандартное давление для чистого фильтра).

По мере загрязнения фильтра давление на входе фильтра будет возрастать, а давление на выходе фильтра будет падать.

Пример:
Давление на входе: 1,4 кг/см2
Давление на выходе: 0,3 кг/см2
Разность давлений: 1,1 кг/см2

В этом случае нужно сделать выполнить промывку фильтра обратным потоком воды.

5.2 Промывки обратным потоком воды

Слой песка внутри фильтра содержит тысячи каналов, по которым просачивается вода. При этом содержащаяся в воде грязь захватывается песком. Когда каналы в песке заполнятся грязью, нужно выполнить промывку фильтра обратным потоком воды для поддержания фильтра в оптимальном рабочем состоянии и вымывания накопившейся в нем грязи.

Согласно стандарту DIN 19643 рекомендуется промывать фильтр обратным потоком воды 40-50 м3/час/м2.

Рекомендуется установить в сливном трубопроводе смотровое стекло для того, чтобы можно было видеть выходящую из фильтра грязь и определить длительность промывки. Чтобы предотвратить вымывание песка вместе с водой в сливной коллектор, скорость потока при промывке фильтра обратным потоком воды не должна превышать 50 м3/час/м2.

Для выполнения промывки фильтра обратным потоком воды остановите насосы и установите вентили в положения, соответствующие промывке фильтра обратным потоком воды, как указано в таблице (см. стр. 14 или 15). Перейдите непосредственно к выполнению промывки фильтра, или, если система не позволяет этого сделать, выполните соответствующие соединения, и включите насос (насосы).

5.3 Споласкивание

Эту операцию рекомендуется выполнять сразу же после промывки фильтра обратным потоком воды для того, чтобы слить воду, расположенную над слоем песка и для того, чтобы удалить остатки грязи, попавшей в коллекторы во время выполнения промывки фильтра обратным потоком воды. Эта операция должна выполняться в течение 0,5 – 1 минуты. Она предотвращает возвращение оставшейся в фильтре грязной воды обратно в бассейн. Для выполнения этой операции установите вентили в положения, соответствующие споласкиванию, как указано в таблице (см. стр. 15). Включите насос (насосы) на 0,5 – 1 минуту, а затем остановите насос (насосы) до того, как перевести вентили в положения, соответствующие нормальной фильтрации. Операция споласкивания может выполняться только в том случае, если фильтр имеет 5 вентилей.

5.4 Слив воды из бассейна

Если требуется опорожнить бассейн, в котором нет линии слива, подсоединенной напрямую к центральной канализации, то вы можете опорожнить бассейн с помощью насоса системы фильтрации воды, установив вентили в положения, указанные в таблице (см. стр. 14 или 15). Перед началом выполнения этой операции скиммер, переливной канал и заглушки системы очистки бассейна должны быть закрыты.

5.5. Закрыт/Отсечен

Как следует из названия, в этом состоянии все вентили блока фильтра находятся в закрытом положении. Эта операция выполняется при обслуживании фильтра или при чистке корзины фильтра грубой очистки.

6. Вентили. Таблицы режимов работы

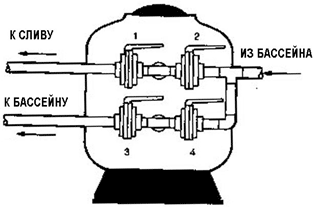

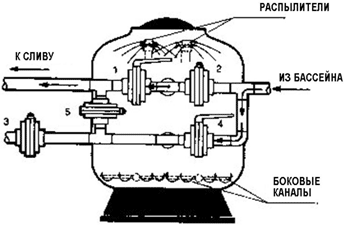

6.1. Таблица режимов работы фильтра с 4 вентилями

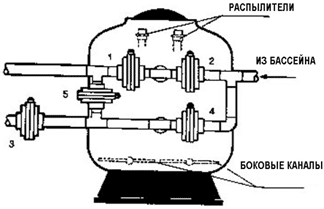

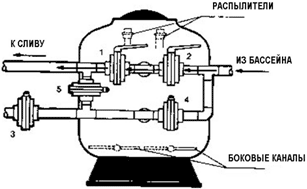

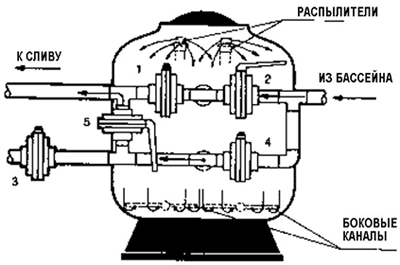

6.2. Таблица режимов работы фильтра с 5 вентилями

ВНИМАНИЕ: При изменении положения любого вентиля (то есть, при выполнении любой из указанных выше операций) насос должен быть выключен.

7. Замена песка в фильтре

Для замены песка в фильтре нужно выполнить описанные ниже операции:

1. Слейте из фильтра воду.
2. Отверните крышку отверстия для выпуска песка.
3. Проверьте, что выходящий из фильтра песок не забивает отверстие для выпуска песка.
4. Для того чтобы удалить остатки песка из фильтра необходимо влезть внутрь фильтра через верхний люк фильтра и переместить песок к отверстию для выпуска песка.
5. Для выполнения загрузки песка в фильтр выполните операции, описанные в разделе 4 "Подготовка к работе".

8. Прочие рекомендации

• Внутренняя конструкция фильтра, количество боковых каналов и количество распылителей зависит от размера и типа фильтра. Распылители используются для равномерного распределения воды в слое фильтрующего материала. Боковые каналы используются для сбора профильтрованной воды и направления ее к выпускному отверстию фильтра.
• В каждом фильтре имеется ручной клапан выпуска воздуха, который расположен в верхней части фильтра. Все фильтры также снабжены выпускным патрубком для слива воды, который расположен в нижней части фильтра, и который может быть соединен напрямую со сливным коллектором.
• При установке блока вентилей рекомендуется использовать соответствующие трубные опоры, которые будут поддерживать вес блока вентилей и проходящей через него воды. Вместе с блоком вентилей производителем будут поставляться нужные опоры. Производитель может рекомендовать и поставить виброгасящие опоры для нестандартных блоков вентилей.
• После выполнения установки оборудования рекомендуется хорошо промыть наружные поверхности фильтра водой из шланга для того, чтобы удалить всю гряз и всю пыль, которая скопилась на корпусе фильтра.
• Если не предполагается использовать фильтр в течение продолжительного времени, то рекомендуется слить из него воду.
• Если фильтры установлены на открытом воздухе, то рекомендуется красить их подходящей краской через каждые два года.

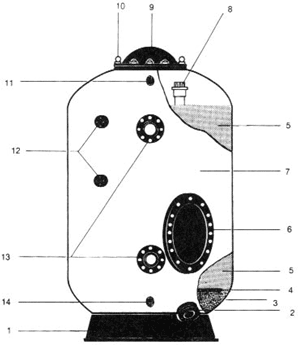

9. Детали фильтра

1. Основание из полистирола, армированного стекловолокном
2. Отверстие для выпуска песка
3. Гравий (минимальный размер гранул 1 - 2 мм)
4. Пластины коллектора или боковые каналы
5. Песок с размером песчинок от 0,4 до 0,8 мм (16/32) (заполняется до указанного уровня)
6. Боковой люк (имеется только в фильтрах с толщиной слоя фильтрующего материала, равной 1,2 м). (Дополнительно).
7. Корпус
8. Распылители (количество варьирует в зависимости от размеров фильтра)
9. Крышка из полистирола, армированного стекловолокном
10. Рым-болты для подъема фильтра
11. Отверстие для ручной продувки воздухом
12. Смотровое стекло (имеется только в фильтрах с толщиной слоя фильтрующего материала, равной 1,2 м). (Дополнительно).
13. Входное и выходное отверстия
14. Слив воды

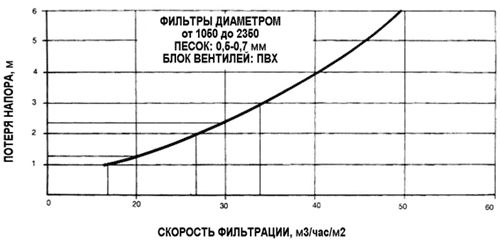

10. График зависимости падения давления от скорости фильтрации на фильтрах, которые заполнены песком, и на которых установлен блок вентилей
