РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ПЕСОЧНЫЕ ФИЛЬТРЫ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ

Содержание

1. Общая информация
1.1. Фильтры для бассейнов
1.2 Фильтры Servaqua
1.3. Выбор фильтра и системы фильтрации
1.3.1. Характеристики фильтра
1.3.2. Характеристики системы фильтрации

2. Характеристики и размеры фильтров
2.1. Толщина слоя фильтрующего материала: 600 мм
2.2. Толщина слоя фильтрующего материала: 1000 мм
2.3. Толщина слоя фильтрующего материала: 1200 мм

3. Установка
3.1. Установка фильтра
3.2. Установка манометров
3.3. Установка опорных стоек для блока вентилей
3.4. Установка опор для труб

4. Подготовка к работе

5. Нормальный рабочий цикл
5.1. Фильтрация
5.2 Промывки обратным потоком воды
5.3 Споласкивание
5.4 Слив воды из бассейна
5.5. Закрыт/Отсечен

6. Вентили. Таблицы режимов работы
6.1. Таблица режимов работы фильтра с 4 вентилями
6.2. Таблица режимов работы фильтра с 5 вентилями

7. Замена песка в фильтре

8. Прочие рекомендации

9. Детали фильтра

10. График зависимости падения давления от скорости фильтрации на фильтрах, которые заполнены песком, и на которых установлен блок вентилей

11. Гарантия

1. Общая информация

1.1. Фильтры для бассейнов

Несомненно, фильтры являются важнейшей составной частью оборудования, используемого для обработки воды в бассейнах. При циркуляции воды фильтры задерживает взвешенные в ней твердые частицы и тем самым очищает воду.

Фильтрация воды необходима для ее дезинфекции, которая является обязательной для всех общественных бассейнов.

Фильтрация воды происходит в результате задерживания взвешенных в воде твердых частиц при прохождении воды через слой песка, который находится внутри фильтра.

Следует помнить о том, что система фильтрации воды включает в себя различное оборудование, такое как, например, дозирующие устройства, насосы, фитинги, установленные на стенках бассейна, и трубопроводы, которые обеспечивают правильное всасывание воды из бассейна и возвращение ее назад в бассейн. Эффективность работы этого оборудования будет оказывать влияние на качество обработанной воды (фильтрата).

В каждой стране имеются свои стандарты и правила относительно частных и общественных бассейнов, которые должны учитываться при проектировании и монтаже системы очистки воды. При этом каждый элемент системы фильтрации воды должен соответствовать требованиям действующих стандартов.

Качество фильтрации воды зависит от различных факторов, таких как, например, размер и форма фильтра, толщина фильтрующего слоя, характеристики фильтрующего материала (размер частиц, плотность частиц). При этом важнейшим фактором, определяющим качество фильтрации, является скорость фильтрации. Другими факторами, которые влияют на выбор фильтра, являются материалы конструкции фильтра, рабочая температура, и рабочее давление в фильтре.

1.2 Фильтры Servaqua

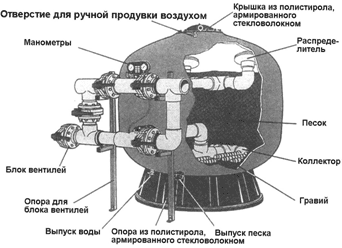

Корпуса этих фильтров изготовлены из армированного стекловолокном полистирола, и совершенно не подвержены коррозии. Внутренние части фильтра (система распыления воды и система коллектора) изготовлены из непластифицированного поливинилхлорида и полипропилена. Эти материалы обладают высокой стойкостью к солёной воде и могут работать при давлении до 2,5 кг/см? и при температуре до 50°С.

Важное замечание: По специальному требованию могут быть поставлены фильтры, рассчитанные на давление до 4 кг/см?.

В зависимости от скорости фильтрации, фильтры подразделяются на три категории:

• ФИЛЬТРЫ С НИЗКОЙ СКОРОСТЬЮ ФИЛЬТРАЦИИ: скорость фильтрации от 10 до 20 м3/час/м2.
• ФИЛЬТРЫ СО СРЕДНЕЙ СКОРОСТЬЮ ФИЛЬТРАЦИИ: скорость фильтрации от 20 до 40 м3/час/м2.
• ФИЛЬТРЫ С ВЫСОКОЙ СКОРОСТЬЮ ФИЛЬТРАЦИИ: скорость фильтрации выше 40 м3/час/м2.

Для обеспечения хороших результатов скорость фильтрации не должна превышать 40 м3/час/м2.

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ: Рекомендуется использовать первый слой фильтрующего материала (гравий) с минимальной величиной зерна от 1 до 2 мм. Второй слой фильтрующего материала (гравий) должен иметь размер зерна от 0,4 до 0,8мм*, фильтрующий материал должен загружаться в фильтр до уровня, рекомендованного для каждого размера фильтра.
* Хорошо подходит промытый песок U.K. –16/32.

1.3. Выбор фильтра и системы фильтрации

1.3.1. Характеристики фильтра

Рекомендуется использовать такую систему фильтрации воды, которая бы осуществляла фильтрацию не менее 50% воды с поверхности бассейна. Остальная вода должна поступать в систему фильтрации со дна бассейна. Время прохождения через систему фильтрации всей воды, содержащейся в бассейне, для общественных бассейнов должно быть не более 4 часов, а для частных бассейнов должно быть не более 6 часов. В общественных бассейнах для детей время прохождения через систему фильтрации всей воды, содержащейся в бассейне, не должно быть выше 5,5 часов.

Пример. Объем общественного бассейна равен 600 м3, время прохождения через систему фильтрации всей содержащейся в бассейне воды, оставляет 4 часа.

Поток воды через систему фильтрации = 600/4 = 150 м3/час.

Для того чтобы обеспечить высокое качество фильтрации воды, скорость фильтрации должна быть следующей:
Общественные бассейны                     20 м3/час/м2.
Частные бассейны                                 30 м3/час/м2.
Полуобщественные бассейны             40 м3/час/м2.

Не рекомендуется использовать скорости фильтрации выше 40 м3/час/м2.

Рекомендуется использовать два фильтра, подключенных параллельно, каждый из которых выполняет фильтрацию 50% требуемого количества воды. Это повышает надежность системы фильтрации, так как во время выполнения обслуживания одного из фильтров, другой фильтр будет продолжать работать.

1.3.2. Характеристики системы фильтрации

Производительность насосов должна выбираться такой, чтобы обеспечивался нужный поток и нужный напор воды. Обычно достаточным является напор воды, равный 10 м водяного столба, но это значение может меняться в зависимости от конкретной установки.

Рекомендуем установить одинаковое количество насосов и фильтров. То есть, каждый насос должен обеспечивать нужный поток для одного фильтра. Также рекомендуется использовать такую систему, в которой выходящая из насосов вода объединяется в одном разветвленном трубопроводе, а затем поступает на фильтры. Это обеспечивает работу всех насосов во время выполнения фильтрации, а также позволяет отсекать фильтры при выполнении их промывки обратным потоком воды и использовать полный поток воды, создаваемый всеми насосами, что, в свою очередь, устраняет необходимость устанавливать специальные насосы для промывки фильтров обратным потоком воды, и позволяет выполнять промывку фильтров потоком от 40 до 50 м3/час/м2.

Также рекомендуется, чтобы со стороны всасывания вода поступала в насосы из общего разветвленного трубопровода, снабженного уравнительным резервуаром и всасывающими отверстиями, расположенными на дне бассейна.

Для оптимальной фильтрации воды система фильтрации должна обеспечивать всасывание воды, как с поверхности, так и со дна бассейна.

При расчете трубопроводов всасывающих и возвратных линий рекомендуется использовать следующие значения скоростей потоков:
Возвратная линия:           Максимальная скорость потока 2 м/с
Всасывающая линия:      Максимальная скорость потока 1,5 м/с
