РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ САМОВСАСЫВАЮЩИЙ НАСОС ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ ASTRALPOOL - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.
|
1. ОБЩИЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИСимволы |
|
ОПАСНОСТЬ. Опасность поражения электрическим током. Невыполнение этой инструкции может привести к поражению электрическим током. |
|
ОПАСНОСТЬ. Невыполнение этой инструкции может привести к созданию опасности для персонала или имущества. |
|
ВНИМАНИЕ. Невыполнение этой инструкции может привести к повреждению насоса или блока. |
|
2. ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИОБЩАЯ ИНФОРМАЦИЯ |
|
|
|
|
|
|
|
|
|
|
|
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЗАПУСКЕ МАШИНЫ |
|
Перед запуском машины проверьте регулировку защитных устройств электродвигателя, а также проверьте, что установлены все ограждения, предотвращающие контакты с механическими и электрическими частями оборудования. |
|
ПРИМЕЧАНИЕ: При работе насоса не рекомендуется пользоваться бассейном. Запрещается пользоваться насосом, когда в воде находятся люди. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ СБОРКИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ |
|
|
|
|
|
|
|
|
|
|
|
Перечисленные выше меры безопасности носят рекомендательный характер и не являются обязательными, так как могут существовать особые правила техники безопасности. |
|
|
|
Из-за большого разнообразия возможных проблем, которые могут возникнуть, представленные в данном руководстве инструкции по установке, эксплуатации и обслуживанию данного оборудования не охватывают все возможные ситуации, которые могут возникнуть при установке, эксплуатации и обслуживании насоса. Если вам понадобятся дополнительные инструкции, или если у вас возникнут какие-либо проблемы, свяжитесь с дистрибьютором оборудования или с его производителем. |
|

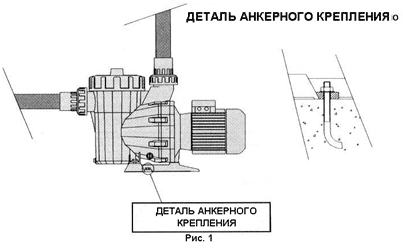

3. УСТАНОВКА И СБОРКАОБЩАЯ ИНФОРМАЦИЯ
|
|
|
|

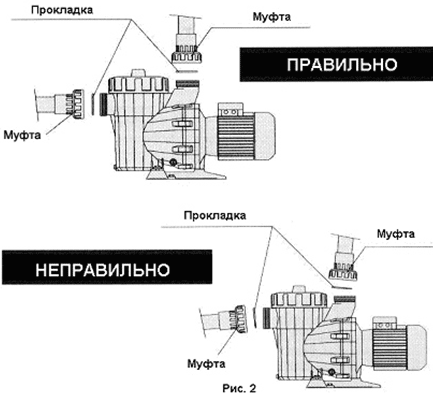

ТРУБОПРОВОДЫ |
|
|
|

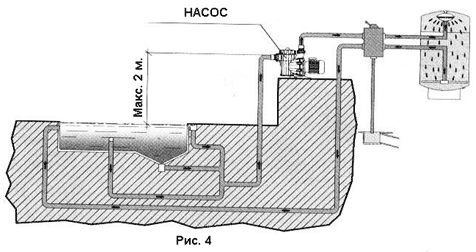

ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ НАСОСА |
|
|
|
|
|

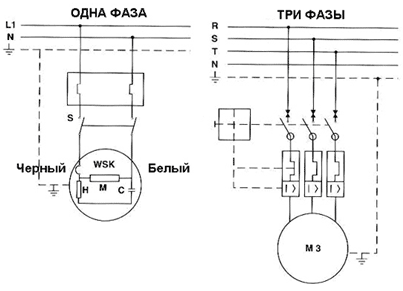

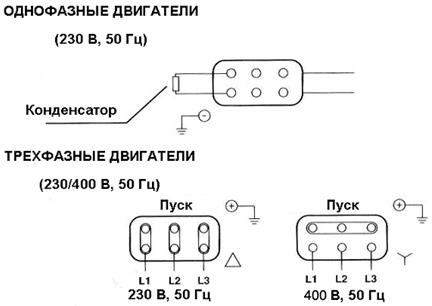

ЭЛЕКТРИЧЕСКИЙ БЛОК |
|
|
№ |
Код насоса |
л.с. |
кВт |
В |
Ток срабатывания реле (А) |
1 |
05091 |
0,5 |
0,45 |
230 |
3 |
2 |
05085 |
0,5 |
0,45 |
230/400 |
2,1/1,2 |
3 |
05092 |
0,75 |
0,61 |
230 |
4 |
4 |
05086 |
0,75 |
0,6 |
230/400 |
2,5/1,4 |
5 |
05093 |
1 |
0,78 |
230 |
4,9 |
6 |
05087 |
1 |
0,76 |
230/400 |
3,1/1,8 |
7 |
05094 |
1,5 |
1,12 |
230 |
6,5 |
8 |
05088 |
1,5 |
1,1 |
230/400 |
4,5/2,6 |
9 |
05095 |
2 |
1,5 |
230 |
8,5 |
10 |
05089 |
2 |
1,46 |
230/400 |
5,5/3,2 |
11 |
05090 |
3 |
2,2 |
230/400 |
7,8/4,5 |
|

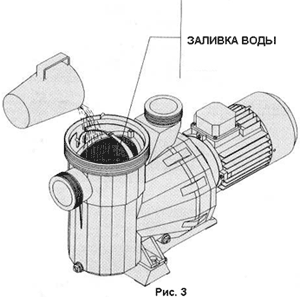

4. ИНСТРУКЦИИ ОТНОСИТЕЛЬНО ЗАПУСКА НАСОСАПОДГОТОВКА К ЗАПУСКУ |
|
|
|
ЗАПУСК НАСОСА |
|
|
|
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ |
|
|
|
|
|
6. РАЗБОРКА |
|
|
ПРОБЛЕМЫ |
ПРИЧИНЫ |
РЕШЕНИЯ |
Не выполняется заливка насоса |
Натекание воздуха во всасывающем трубопроводе |
Проверьте прокладки на фитингах и соединителях всасывающего трубопровода. |

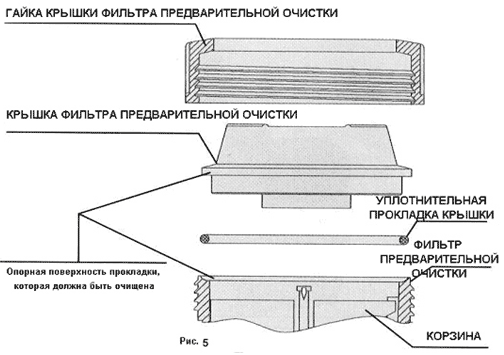

Плохое уплотнение крышки фильтра |
Очистите крышку фильтра предварительной очистки и проверьте состояние прокладки. |
|

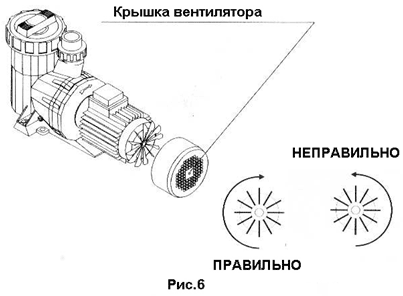

Неправильное направление вращения электродвигателя (III) |
Поменяйте местами две фазы линии питания |
|
Низкая производительность насоса |
Фильтр предварительной очистки забит грязью |
Очистите фильтр предварительной очистки |
Наличие воздуха во всасывающем трубопроводе |
Проверьте прокладки на фитингах и соединителях всасывающего трубопровода. |
|
Неправильное направление вращения электродвигателя (III) |
Поменяйте местами две фазы линии питания |
|
Потери во всасывающей линии |
Устраните причины больших потерь во всасывающей линии |
|
Неправильное значение питающего напряжения |
Проверьте, что напряжение питающей сети соответствует указанному в паспортной табличке на электродвигателе |
|
Электродвигатель останавливается |
Высокая температура в контактной коробке вследствие загорания в ней электрической дуги |
Проверьте затяжку прижимных контактов в |
Срабатывает тепловая защита |
Правильно выполните подключения проводов в контактной коробке электродвигателя |
|
Неплотные соединения в контактной коробке электродвигателя |
Подтяните прижимные контакты в контактной коробке электродвигателя |
|
Увеличьте сечение проводов, подсоединяемых к контактам в контактной коробке электродвигателя |
Корпус насоса изготовлен из современных термопластов. Данные насосы являются насосами самовсасывающего типа, они имеют мощность от 0,5 л.с. до 3 л.с. и выпускаются как с однофазными, так и с трехфазными электродвигателями.
Все металлические детали насоса, которые вступают в контакт с водой, изготовлены из нержавеющей стали AISI 316. В корпусе насоса имеется фильтр предварительной очистки, предотвращающий попадание внутрь насоса посторонних предметов, которые могут повредить внутренние детали насоса.
Электродвигатели имеют класс защиты IP-55, могут выдерживать атмосферные воздействия и воздействие высокой влажности. Электродвигатели насосов снабжены тепловой защитой (WKS), которая предотвращает их повреждение вследствие перегрузки по току.

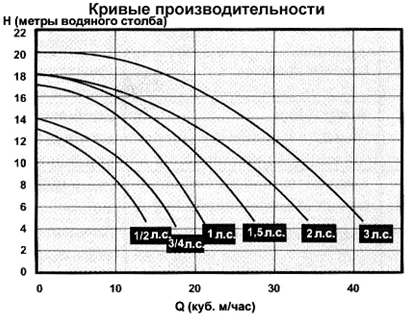

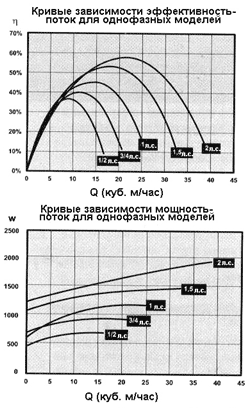

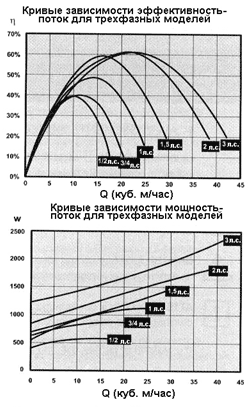

Функциональные характеристики насоса и электродвигателя представлены в виде кривых (см. ниже).
8. СЕРТИФИКАЦИЯ
Изделия серии Astral Sprint изготовлены в соответствии с требованиями стандартов качества и надежности, что подтверждено сертификатами, выданными сертификационной службой TUV PRODUCT SERVICE согласно действующим правилам и нормам:
Испытания насосов серии Astral Sprint выполнялись в соответствии с правилами и нормами: ISO-2458

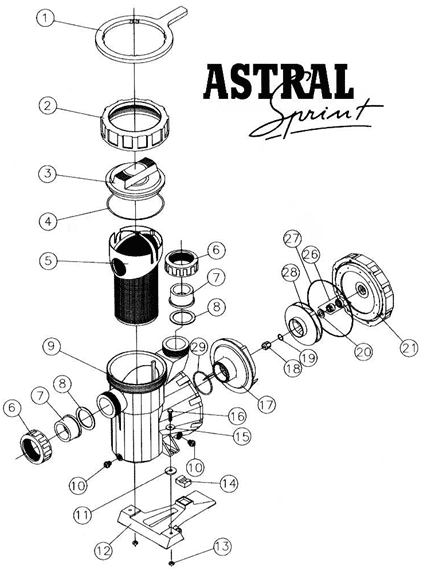

ПОЗ. |
НАИМЕНОВАНИЕ |
Код |
1 |
Ключ для гайки крышки фильтра предварительной очистки |
024309171 |
2 |
Гайка крышки фильтра предварительной очистки |
05091-0001 |
3 |
Крышка фильтра предварительной очистки |
01150-0101 |
4 |
Нижняя прокладка крышки фильтра предварительной очистки 151,7х6,99 |
720R1517069 |
5 |
Корзина фильтра предварительной очистки |
01150-0202 |
6 |
Гайка соединительной муфты х 2 |
00611-0002 |
7 |
Штуцер шланга ∅50 (1/2 - 3/4 -1 л.с.) х 2 |
01150-0302 |
7 |
Штуцер шланга ∅63 (1,5-2- 3 л.с.) х 2 |
01154-0302 |
8 |
Хомут для шланга х 2 |
01150-0301 |
9 |
Корпус насоса |
01150-0203 |
10 |
Пробка сливного отверстия 1/4 дюйма х 2 |
02121 |
11 |
Антивибрационная шайба х 2 |
01150-0503 |
12 |
Ножка насоса |
01150-0501 |
13 |
Гайка М8 DIN 934 х 2 |
7012108000 |
14 |
Глушитель 65 ShA |
01150-0502 |
15 |
Шайба ∅8 DIN 933 |
7013908000 |
16 |
Болт для ножки М8х30 х 2 |
7010108030 |
17 |
Рассеиватель 0,5-0,75 л.с. |
05091-0003 |
17 |
Рассеиватель 1-1,5-2 л.с. |
05093-0003 |
17 |
Рассеиватель 3 л.с. |
05090-0003 |
18 |
Крышка рабочего колеса насоса М8, левая (только электродвигатели III) |
20598-0011 |
19 |
Прокладка крышки рабочего колеса насоса (только электродвигатели III) 16х2 |
7730160020 |
20 |
Разделительная шайба (нет для электродвигателя 3 л. с.) 15х20х2 |
05090-0010 |
21 |
Зажим механического уплотнения |
05091-0005 |
22 |
Винт М6х16 DIN912 х 4 |
740706016 |
23 |
Зажим электродвигателя (63/71) 1/2-3/4-1-1,5 л.с. |
05091-0004 |
23 |
Зажим электродвигателя (80) 2-3 л.с. |
05094-0004 |
24 |
Шайба отражателя 1/2-3/4-1-1,5 л.с. 30х15х2 |
20597-0203 |
24 |
Шайба отражателя 2-3 л.с. 33х17х3 |
0508800100 |
25 |
Винт М6х45 DIN912 х 8 |
710706045 |
26 |
Механическое уплотнение ∅15 AISI 316 |
05090-9601 |
27 |
Прокладка механического уплотнения электродвигателя 183,8х2,6 |
7731838026 |
28 |
Рабочее колесо насоса 1/2 л.с. (II) |
05091-0002 |
28 |
Рабочее колесо насоса 1/2 л.с. (III) |
05085-0202 |
28 |
Рабочее колесо насоса 3/4 л.с. (II) |
05092-0002 |
28 |
Рабочее колесо насоса 3/4 л.с. (III) |
05086-0202 |
28 |
Рабочее колесо насоса 1 л.с. (II) |
05093-0002 |
28 |
Рабочее колесо насоса 1 л.с. (III) |
05087-0202 |
28 |
Рабочее колесо насоса 1,5 л.с. (II) |
05094-0002 |
28 |
Рабочее колесо насоса 1,5 л.с. (III) |
05088-0202 |
28 |
Рабочее колесо насоса 2 л.с. (II) |
05095-0002 |
28 |
Рабочее колесо насоса 2 л.с. (III) |
05089-0202 |
28 |
Рабочее колесо насоса 3 л.с. (III) |
05090-0202 |
ПОЗ. |
НАИМЕНОВАНИЕ |
Код |
29 |
Прокладка рассеивателя 56,74х3,53 |
723R0567035 |

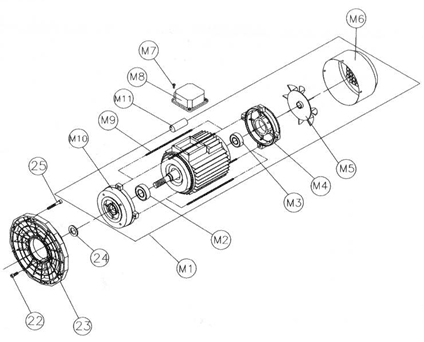

М1 |
Узел электродвигателя 1/2 л.с. (II) |
20597-0300 |
М1 |
Узел электродвигателя 1/2 л.с. (III) |
20598-0300 |
М1 |
Узел электродвигателя 3/4 л.с. (II) |
20599-0300 |
М1 |
Узел электродвигателя 3/4 л.с. (III) |
20600-0300 |
М1 |
Узел электродвигателя 1 л.с. (II) |
20601-0300 |
М1 |
Узел электродвигателя 1 л.с. (III) |
20602-0300 |
М1 |
Узел электродвигателя 1,5 л.с. (II) |
20603-0300 |
М1 |
Узел электродвигателя 1,5 л.с. (III) |
20604-0300 |
М1 |
Узел электродвигателя 2 л.с. (II) |
20605-0300 |
М1 |
Узел электродвигателя 2 л.с. (III) |
20606-0300 |
М1 |
Узел электродвигателя 3 л.с. (III) |
20607-0300 |
М2/М3 |
Передний и задний подшипник 1/2-3/4-1-1,5 л.с., однофазный электродвигатель 6202 2RS |
20597-0110 |
М2 |
Передний подшипник 2-3 л.с., (80) однофазный/трехфазный электродвигатель 6204 2RS |
20605-0110 |
М2/М3 |
Передний и задний подшипник 1/2-3/4-1-1,5 л.с., трехфазный электродвигатель 6202 2RS |
20597-0110 |
М3 |
Передний подшипник 2-3 л.с., (80) однофазный/трехфазный электродвигатель 6203 2RS |
20605-0111 |
М4 |
Задняя крышка электродвигателя 1/2 л.с. (63) |
20597-0114 |
М4 |
Задняя крышка электродвигателя 3/4-1-1,5 л.с. (71) |
20599-0114 |
М4 |
Задняя крышка электродвигателя 2-3 л.с. (80) |
20605-0114 |
М5 |
Вентилятор 1/2 л.с. (63) |
20597-0105 |
М5 |
Вентилятор 3/4-1-1,5 л.с. (71) |
05085-0105 |
М5 |
Вентилятор 2-3 л.с. (80) |
05088-0105 |
М6 |
Крышка вентилятора 1/2 л.с. (63) |
20597-0106 |
М6 |
Крышка вентилятора 3/4-1-1,5 л.с. (71) |
20599-0106 |
М6 |
Крышка вентилятора 2-3 л.с. (80) |
20605-0106 |
М7 |
Винт (63) 1/2 л.с. |
20597-0113 |
М7 |
Винт (71) 3/4-1-1,5 л.с. |
20598-0113 |
М7 |
Винт (80) 2-3 л.с. |
20605-0113 |
М8 |
Крышка соединительной коробки (электродвигатель II) (63) 1/2 л.с. |
20597-0108 |
М8 |
Крышка соединительной коробки (электродвигатель II) (71) 3/4-1- л.с. |
20599-0108 |
М8 |
Крышка соединительной коробки (электродвигатель II) (80) 1,5-2 л.с. |
20603-0108 |
М8 |
Крышка соединительной коробки (электродвигатель III) (63) 1/2 л.с. |
20598-0108 |
М8 |
Крышка соединительной коробки (электродвигатель III) (71) 3/4-1-1,5 л.с. |
20600-0108 |
М8 |
Крышка соединительной коробки (электродвигатель III) (80) 2-3 л.с. |
20606-0108 |
М9 |
4х Стяжная шпилька электродвигателя (63) 1/2 л.с. М4х129 |
20597-0109 |
М9 |
4х Стяжная шпилька электродвигателя (71) 3/4-1-1,5 л.с. М4х139 |
20599-0109 |
М9 |
4х Стяжная шпилька электродвигателя (80) 2-3 л.с. (80) М5х155 |
20605-0109 |
М10 |
Передняя крышка электродвигателя 1/2 л.с. (63) |
20597-0113 |
М10 |
Передняя крышка электродвигателя 3/4-1-1,5 л.с. (71) |
20599-0113 |
М10 |
Передняя крышка электродвигателя 2-3 л.с. (80) |
20603-0113 |
М11 |
Конденсатор 12 мкФ (1/2 л.с.) |
20597-0129 |
М11 |
Конденсатор 18 мкФ (3/4 л.с.) |
05092-0109 |
М11 |
Конденсатор 20 мкФ (1 л.с.) |
05093-0109 |
М11 |
Конденсатор 25 мкФ (1,5 л.с.) |
05094-0109 |
М11 |
Конденсатор 35 мкФ (2 л.с.) |
05095-0109 |

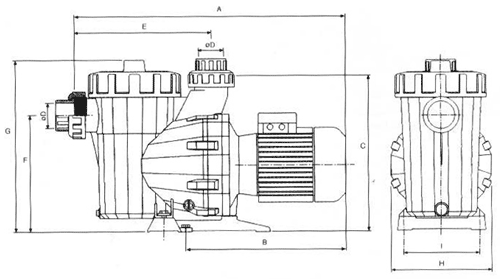

КОД |
A |
B |
C |
E |
F |
G |
H |
I |
∅ |
05091 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05085 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05092 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05086 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05093 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05087 |
562 |
335 |
323 |
290 |
243 |
365 |
210 |
144,5 |
50 |
05094 |
592 |
366 |
323 |
290 |
243 |
365 |
210 |
144,5 |
63 |
05088 |
592 |
366 |
323 |
290 |
243 |
365 |
210 |
144,5 |
63 |
05095 |
592 |
366 |
323 |
290 |
243 |
365 |
210 |
144,5 |
63 |
05089 |
592 |
366 |
323 |
290 |
243 |
365 |
210 |
144,5 |
63 |
05090 |
592 |
366 |
323 |
290 |
243 |
365 |
210 |
144,5 |
75 |
№ 514
Код 05085-0009, ред. 1
Корзина пуста
04.03.2020 Программирование для управление фонтанов
