РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ КОЛЬЦЕВЫХ КОМПРЕССОРОВ СЕРИИ RB20../ 30../ 40../ 50../ 60.. - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ RB20../ 30../ 40../ 50../ 60.. СЕРИИ
1. Требования по безопасности
2. Установка
3. Эксплуатация
4. Техническое обслуживание
5. Нахождение и устранение неисправностей
6. Список деталей
ПРЕДУПРЕЖДЕНИЕ
2003.01
1.1) Данное устройство используется для работы с негорючими, некорродирующими и невзрывоопасными газами и с воздухом. Температура окружающего воздуха или газа должна быть не выше 40°С.
1.2) Перед впускным отверстием устройства должен быть установлен фильтр для задерживания грязи и твердых частиц.
1.3) Эти устройства не должны работать с закрытыми впускным и выпускным отверстиями.
1.4) Предельно допустимые рабочие давления показаны в табл. 1.
СЕРИЯ |
RB20- |
RB30- |
RB40- |
RB50- |
RB60- |
||||
|
5хх |
5хх |
5хх |
6хх |
5хх |
6хх |
5хх |
6хх |
7хх |
МАКС. ДАВЛЕНИЕ, мбар (50/60 Гц) |
65/90 |
130/140 |
140/150 |
160/170 |
200/160 |
220/180 |
230/200 |
250/230 |
270/240 |
МАКС. ПОТОК ВОЗДУХА, |
1,0/1,1 |
1,4/1,6 |
2,4/3,0 |
2,4/3,0 |
3,6/4,2 |
3,6/4,2 |
5,1/6,2 |
5,1/6,2 |
5,1/6,2 |
2.1) Кольцевые компрессоры могут устанавливаться в любом положении, но когда они устанавливаются вертикально, сторона электродвигателя должна быть расположена вверху.
2.2) Для предотвращения вибрации узел должен устанавливаться на жестком основании.
2.3) Для обеспечения хорошего охлаждения зазор между передней или задней крышкой и стеной должен быть не меньше 20 мм. Проверьте, что на пути потока охлаждающего воздуха нет препятствий.
2.4) Поблизости от устройства не должно быть горючих материалов.
2.5) Должна выполняться фильтрация воздуха и газов с помощью фильтра перед поступлением их на впускное отверстие устройства.
2.6) Для уменьшения шума по специальному требованию могут поставляться глушители.
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением соединений нужно обязательно отсоединить электропитание.
3.1) Подаваемое на устройство питающее напряжение должно быть таким же, как указанное в паспортной табличке, установленной на устройстве.
3.2) Подводящие провода должны быть подключены в соответствии со схемой, на контактной коробке.
3.3) Провод защитного заземления должен быть подключен к контакту заземления.
3.4) Выберите подходящие автоматические выключатели в соответствии с номинальными значениями токов электродвигателей.
Неисправность |
Причина |
Устранение |
Электродвигатель не работает (не слышно гудения) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Электродвигатель не работает (слышно гудение) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нормальная работа, перегрев, защитное устройство периодически срабатывает |
|
|
|
|
|
|
|
|
Недостаточное разряжение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Слишком сильный шум |
|
|
|
|

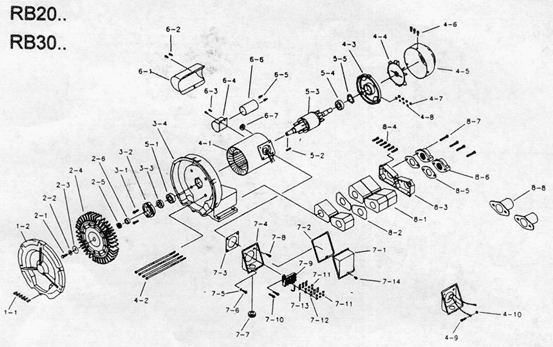

Рис. |
Название детали |
RB20 |
RB30 |
||
1 фаза |
3 фазы |
1 фаза |
3 фазы |
||
1-1 |
Болт |
6 |
6 |
6 |
6 |
1-2 |
Крышка корпуса |
1 |
1 |
1 |
1 |
2-1 |
Болт |
1 |
1 |
1 |
1 |
2-2 |
Шайба |
1 |
1 |
1 |
1 |
2-3 |
Удерживающая пластина |
1 |
1 |
1 |
1 |
2-4 |
Рабочее колесо |
1 |
1 |
1 |
1 |
2-5 |
Регулировочные прокладки |
1 |
1 |
1 |
1 |
2-6 |
Втулка |
1 |
1 |
1 |
1 |
3-1 |
Винт |
2 |
2 |
2 |
2 |
3-2 |
Крышка подшипника |
1 |
1 |
1 |
1 |
3-3 |
Уплотнение вала |
1 |
1 |
1 |
1 |
3-4 |
Корпус |
1 |
1 |
1 |
1 |
4-1 |
Узел статора |
1 |
1 |
1 |
1 |
4-2 |
Болт |
4 |
4 |
4 |
4 |
4-3 |
Концевой корпус |
1 |
1 |
1 |
1 |
4-4 |
Вентилятор |
1 |
1 |
1 |
1 |
4-5 |
Крышка вентилятора |
1 |
1 |
1 |
1 |
4-6 |
Винт |
3 |
3 |
3 |
3 |
4-7 |
Гайка |
4 |
4 |
4 |
4 |
4-8 |
Разрезная шайба |
4 |
4 |
4 |
4 |
4-9 |
Винт |
5 |
6 |
5 |
6 |
4-10 |
Гайка |
5 |
6 |
5 |
6 |
5-1 |
Подшипник |
1 |
1 |
1 |
1 |
5-2 |
Шпонка |
1 |
1 |
1 |
1 |
5-3 |
Ротор электродвигателя |
1 |
1 |
1 |
1 |
5-4 |
Подшипник |
1 |
1 |
1 |
1 |
5-5 |
Пружинящая шайба |
1 |
1 |
1 |
1 |
6-1 |
Крышка конденсатора |
1 |
Нет |
1 |
Нет |
6-2 |
Винт |
2 |
Нет |
2 |
Нет |
6-3 |
Винт |
2 |
Нет |
2 |
Нет |
6-4 |
Зажим |
1 |
Нет |
1 |
Нет |
6-5 |
Втулка |
2 |
Нет |
2 |
Нет |
6-6 |
Конденсатор |
1 |
Нет |
1 |
Нет |
6-7 |
Втулка |
1 |
Нет |
1 |
Нет |
7-1 |
Крышка контактной коробки |
1 |
1 |
1 |
1 |
7-2 |
Прокладка |
1 |
1 |
1 |
1 |
7-3 |
Прокладка |
1 |
1 |
1 |
1 |
7-4 |
Нижняя часть контактной коробки |
1 |
1 |
1 |
1 |
7-5 |
Разрезная шайба |
1 |
1 |
1 |
1 |
7-6 |
Винт контакта заземления |
1 |
1 |
1 |
1 |
7-7 |
Втулка |
1 |
1 |
1 |
1 |
7-8 |
Винт |
1 |
1 |
1 |
1 |
7-9 |
Контактный блок |
1 |
1 |
1 |
1 |
7-10 |
Винт |
2 |
2 |
2 |
2 |
7-11 |
Гайка |
12 |
12 |
12 |
12 |
7-12 |
Контактная пластина |
2 |
3 |
2 |
3 |
7-13 |
Контактный зажим |
4 |
6 |
4 |
6 |
7-14 |
Винт |
1 |
1 |
1 |
1 |
8-1 |
Узел глушителя |
2 |
2 |
2 |
2 |
8-2 |
Фиксатор глушителя |
2 |
2 |
2 |
2 |
8-3 |
Концевая крышка |
1 |
1 |
1 |
1 |
8-4 |
Винт |
6 |
6 |
6 |
6 |
8-5 |
Прокладка |
2 |
2 |
2 |
2 |
8-6 |
Резьбовой фланец |
2 |
2 |
2 |
2 |
8-7 |
Болт |
4 |
4 |
4 |
4 |
8-8 |
Фланец шланга |
2 |
2 |
2 |
2 |
Пример заказа: RB20 – 520, Рис. №5-1, Кол-во: 2

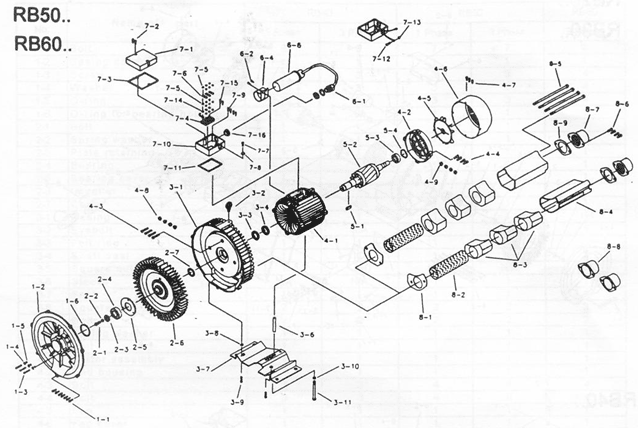

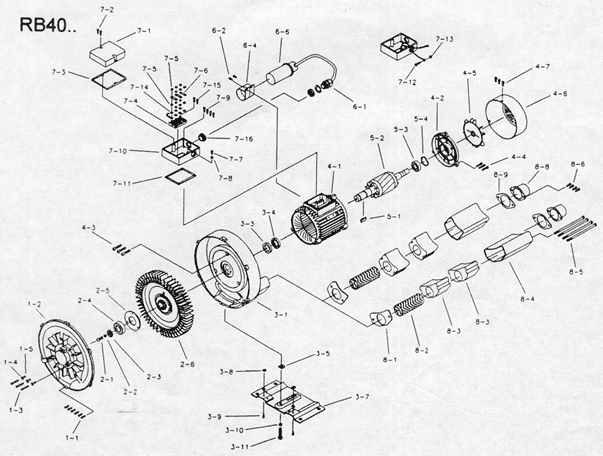

Рис. |
