РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДОЗИРОВОЧНЫХ НАСОСОВ СЕРИИ EXACTUS №4 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
3.0 – УСТАНОВКА НАСОСА
а. - Насос должен устанавливаться в сухом месте на достаточно большом расстоянии от источников тепла. Температура в помещении, где устанавливается насос, не должна превышать 40°С. Минимальная рабочая температура в помещении зависит от типа перекачиваемой жидкости. Перекачиваемая жидкость никогда не должна замерзать в насосе.
б. - Соблюдайте все правила и нормы по установке электрооборудования, действующие в вашей стране.

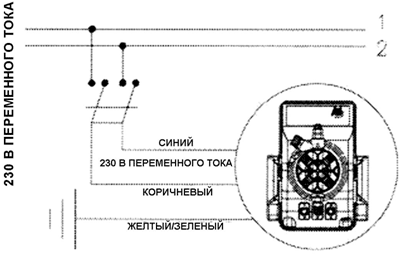

Если кабель питания не имеет штепсельной вилки, оборудование следует подключать к электросети через однополюсный автоматический выключатель, расстояние между разомкнутыми контактами в котором должно быть не меньше 3 мм. Перед осуществлением доступа к любому из электрических компонентов убедитесь в том, что все цепи питания разомкнуты.
Рис. 4

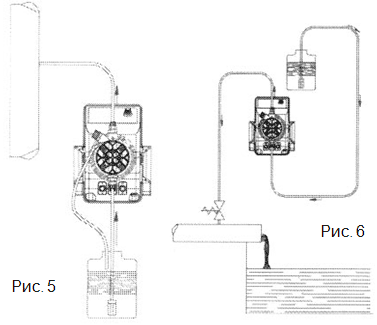

в. - Расположите насос, как показано на рис. 4. Помните о том, что насос может располагаться как выше, так и ниже уровня жидкости в резервуаре с дозируемой жидкостью, но при этом разность уровней жидкости в насосе и в резервуаре не должна превышать 2 м. Если установка обработки воды, в которой используется насос, работает при атмосферном давлении (нет противодавления), и бак с химическим реактивом находится выше уровня установки (рис. 6), то необходимо регулярно проверять состояние инжекционного клапана, так как в этом случае износ инжекционного клапана может привести к перетеканию химического реактива в воду даже при выключенном насосе. Если возникнет такая проблема, установите между инжекционным клапаном и точкой ввода химического реактива правильно отрегулированный запорный клапан (С). Если жидкие химические реактивы выделяют едкие пары, то не устанавливайте насос выше уровня бака с химическим реактивом, если этот бак не является полностью герметичным.
г. - Нагнетательный клапан должен всегда располагаться в верхней части насоса. Поэтому всасывающий клапан, к которому подсоединяется шланг (с фильтром), идущий к баку с химическим реактивом, будет всегда находиться в нижней части насоса.
Рис. 7

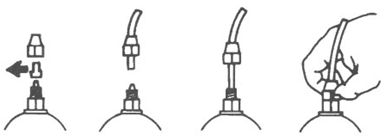

д. - Снимите защитные колпачки с двух ниппелей, подсоедините к ниппелям шланги, а затем закрепите шланги с помощью накидных гаек. (Рис. 7).
Рис. 8

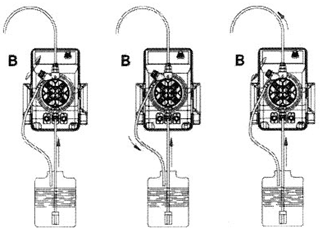

В случае отсоединения насоса от системы рекомендуется установить на соединители колпачки для того, чтобы предотвратить выливание жидкости. Перед тем как подсоединить нагнетательный шланг к системе заполните насос жидкостью, как показано на рис. 8. Перед завершением установки нагнетательного шланга проверьте, что движения насоса не вызывают его перемещения и удары о твердые предметы. Если при заполнении насоса возникнут трудности, отсосите жидкость из выпускного ниппеля с помощью обычного шприца при работающем насосе. Отсасывайте жидкость до тех пор, пока не увидите, что жидкость входит в шприц. Для подсоединения шприца к выпускному клапану используйте короткий отрезок всасывающего шланга. Если в насосе имеется клапан выпуска воздуха, отверните клапан выпуска воздуха В и подождите, пока из насоса не выйдет весь воздух.
е - Постарайтесь проложить всасывающий и нагнетательный шланги как можно ровнее, избегая их изгибов.
ж - Выберите наиболее подходящую точку ввода химического реактива на трубопроводе установки, и установите в этой точке стальной соединитель с внутренней газовой резьбой 3/8 дюйма (британская нормальная трубная резьба). Данный соединитель не входит в комплект поставки насоса. Вверните инжекционный клапан в соединитель с газовой резьбой, предварительно установив уплотнительную прокладку, как показано на рис. 9. Затем подсоедините шланг нагнетательной линии к коническому соединителю на инжекционном клапане, и закрепите его с помощью поставляемой в комплекте с насосом накидной гайки G. Инжекционный клапан, благодаря наличию в нем цилиндрической втулки (изготовлена из эластомера, обычно Viton®), также выполняет функцию запорного клапана.
ПРИМЕЧАНИЕ: Втулка D не должна сниматься.

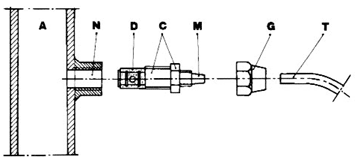

3.1 - СХЕМА УСТАНОВКИ ИНЖЕКЦИОННОГО КЛАПАНА (рис.9)
А – Трубопровод
С – Инжекционный клапан
M – Конический соединитель для подсоединения нагнетательного шланга
N – Стальной соединитель с внутренней газовой резьбой 3/8 дюйма
G – Накидная гайка для крепления шланга
T – Шланг из полиэтилена
D – Цилиндрическая втулка
Рис. 9
3.2 - ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И НАЗНАЧЕНИЯ КОНТАКТОВ ВЫХОДНОГО РАЗЪЕМА
Модель |
Подключение проводов к охватываемому разъему для обслуживания |
Назначения контактов и техническая информация |
VFT/M |
|
Подключение выхода реле |
МА/М |
|
Подключение датчика уровня |
СС/М |
|
Подключение входного сигнала тока (mA) |
pH/M |
|
Подключение выходного сигнала тока (mA) |
VFT/M |
|
Подключение выходного сигнала тока (mA) |
