РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДОЗИРОВОЧНЫХ НАСОСОВ СЕРИИ EXACTUS №3 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
2.0 ДОЗИРОВОЧНЫЕ НАСОСЫ СЕРИИ EXACTUS
2.1 - ПРИНЦИП РАБОТЫ НАСОСА
Дозировочный насос перекачивает жидкость с помощью мембраны, изготовленной из политетрафторэтилена (ПТФЭ), которая закреплена на сердечнике электромагнита.
Когда сердечник электромагнита втягивается, в корпусе насоса создается давление, и происходит выброс жидкости из выпускного клапана.
После окончания электрического импульса пружина возвращает сердечник электромагнита в исходное положение, и в насос через всасывающий клапан входит жидкость.
Конструкция насоса является очень простой, и насос не требует смазки. Поэтому его обслуживание практически сведено к нулю. Материалы конструкции насоса являются стойкими к агрессивным жидкостям.
Насос способен подавать жидкости со скоростью от 0 до 20 л/ч под давлением от 0 до 10 бар (в зависимости от модели насоса).
2.2 - ОБЩИЕ ХАРАКТЕРИСТИКИ
230 В переменного тока, 50 Гц, одна фаза;
240 В переменного тока, 50-60 Гц, одна фаза;
110 В переменного тока, 50-60 Гц, одна фаза.
ПО СПЕЦИАЛЬНОМУ ТРЕБОВАНИЮ:
Устройство контроля уровня (поставляется без датчика).
2.3 - МАТЕРИАЛЫ, НАХОДЯЩИЕСЯ В КОНТАКТЕ С ЖИДКОСТЬЮ
МЕМБРАНА: политетрафторэтилен (ПТФЭ)
ГОЛОВКА НАСОСА: полипропилен; по специальному требованию: поливинилхлорид (ПВХ), нержавеющая сталь 316, ПТФЭ
НИППЕЛИ: полипропилен
ФИЛЬТР: полипропилен
ИНЖЕКЦИОННЫЙ КЛАПАН: полипропилен
ШЛАНГ ВСАСЫВАЮЩЕЙ ЛИНИИ: ПВХ – гибкий
ШЛАНГ НАГНЕТАТЕЛЬНОЙ ЛИНИИ: полиэтилен
Клапана: "лепесткового" типа: FPM (viton®) (по специальному требованию: EPDM (Dural ®), NBR, силикон). По специальному требованию могут быть поставлены клапана типа "шаровой запорный клапан", изготовленные из нержавеющей стали 316 и стекла ПИРЕКС. Могут поставляться с возвратной пружиной и с клапаном "KALRETZ".
Шаровой запорный клапан: стекла ПИРЕКС (по специальному требованию)
УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ: FPM, NBR, силикон, ПТФЭ только для шаровых запорных клапанов.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Тип |
Макс, поток |
Макс, давление |
Макс, кол-во циклов в мин, |
Объем за один цикл |
Длина хода поршня |
Высота всасыва |
Стандартный источник питания |
Потребляемая мощность |
Потребляемый ток |
Масса нетто |
|
л/ч |
бар |
|
мл |
мм |
м |
В/Гц |
Вт |
А |
кг |
2-5 |
2 |
5 |
120 |
0,28 |
0,80 |
2 |
230 В/50-60 Гц |
37 |
0,16 |
2,7 |
2-10 |
2 |
10 |
120 |
0,28 |
1,20 |
2 |
230 В/50-60 Гц |
37 |
0,16 |
2,7 |
4-5 |
4 |
5 |
120 |
0,56 |
1,00 |
2 |
230 В/50-60 Гц |
37 |
0,16 |
2,7 |
5-7 |
5 |
7 |
120 |
0,70 |
1,40 |
2 |
230 В/50-60 Гц |
37 |
0,16 |
2,7 |
5-10 |
5 |
10 |
120 |
0,70 |
1,80 |
2 |
230 В/50-60 Гц |
58 |
025 |
3,2 |
10-5 |
10 |
5 |
120 |
1,40 |
1,10 |
2 |
230 В/50-60 Гц |
58 |
0,25 |
3,2 |
10-10 |
10 |
10 |
120 |
1,40 |
2,20 |
2 |
230 В/50-60 Гц |
82 |
0,36 |
4,1 |
20-5 |
20 |
5 |
120 |
2,80 |
2,20 |
2 |
230 В/50-60 Гц |
82 |
0,36 |
4,1 |

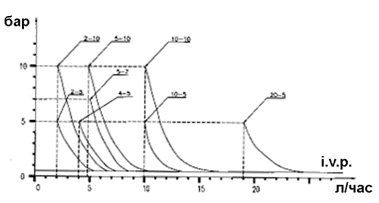

рис. 3
Графики, представленные на рис. 3, иллюстрирует зависимость максимального потока дозировочного насоса от рабочего давления в системе; на графиках также показаны потери на инжекционном клапане (i.v.p.).
В соответствии с техническими условиями характеристики наших насосов при максимальной производительности могут изменяться в пределах 5%. Это необходимо принимать во внимание при выборе типа насоса.
