УСТАНОВКА ПРИБОРА VIGILANT-4

Прибор VIGILANT 4 поставляется смонтированным на панели из ПВХ (60 см х 60 см)

1. Закрепите панель на стене с помощью поставляемых в комплекте с прибором распорных болтов.
2. Подключите прибор к электросети 230 В переменного тока с проводом заземлением (подача питающего напряжения на анализатор не должна зависеть от подачи питающего напряжения на систему фильтрации).
3. Установите электрод для измерения рН (13) в гнездо (С) камеры анализатора (А). Для этого нужно предварительно вывернуть пробку из гнезда (С) камеры анализатора. Снимите с двух концов измерительного электрода pH защитные пластиковые колпачки и вверните электрод в гнездо (С).
4. Подсоединить соединительный кабель к электроду для измерения pH. Для этого подсоедините резьбовой разъем кабеля (8) к измерительному электроду pH. Кабель 16 расположен слева. Кабель подсоединяется к контактам 31 и 32, расположенным на клеммной колодке.
5. Установить в гнездо (С) на камере анализатора (А) измерительный электрод окислительно-восстановительного потенциала (13). Для этого нужно предварительно вывернуть пробку из гнезда (С) на камере анализатора. Снимите с двух концов измерительного электрода окислительно-восстановительного потенциала защитные пластиковые колпачки и вверните электрод в гнездо (С).
6. Подсоединить соединительный кабель к электроду для измерения окислительно-восстановительного потенциала. Для этого подсоедините резьбовой разъем кабеля (9) к измерительному электроду pH. Кабель 16 расположен слева. Он подсоединяется к контактам 27 и 28, расположенным на клеммной колодке.
7. Установить датчик неорганического хлора (18) в гнездо (В) на камере анализатора (А). Для этого вывернуть пробку из гнезда (В). Эта пробка состоит из двух частей: резьбовой муфты и крышки. Наверните резьбовую муфту на соединительный разъем кабеля (10) датчика неорганического хлора, и ввернуть датчик в гнездо (В). Датчик неорганического хлора подключается к следующим контактам клеммной колодки:
   Низкий уровень (синий) 33 (отрицательный), высокий уровень (прозрачный) 34 (положительный)
8. Рекомендуется сохранить все колпачки и заглушки для их возможного повторного использования (например, во время длительной остановки, при выполнении ремонта и т. п.).
9. Подсоединение линии подачи воды на прибор VIGILANT-4 должно быть, по возможности, выполнено так же, как подсоединение для других линий подачи воды в бассейне. Поэтому рекомендуется выполнить установку в соответствии с приведенными здесь инструкциями и выполнять фильтрацию нижнего слоя воды в бассейне.

ПРИМЕЧАНИЕ: Если плавательный бассейн еще не построен, свяжитесь с отделом поддержки пользователей компании СТХ.

Внимание: Во избежание несчастных случаев и для обеспечения нормальной работы прибора VIGILANT-4 очень важно, чтобы прибор был правильно заземлен. Несоблюдение этого требования может привести к неправильным показаниям прибора. Учитывая это, рекомендуется правильно заземлить прибор VIGILANT.

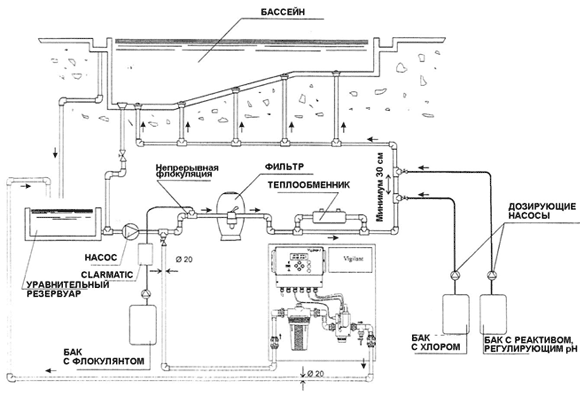

СХЕМА СОЕДИНЕНИЙ ОБОРУДОВАНИЯ № 1
ДЕЗИНФЕКЦИЯ ВОДЫ С ПОМОЩЬЮ ЖИДКОГО ХЛОРА СТХ-161

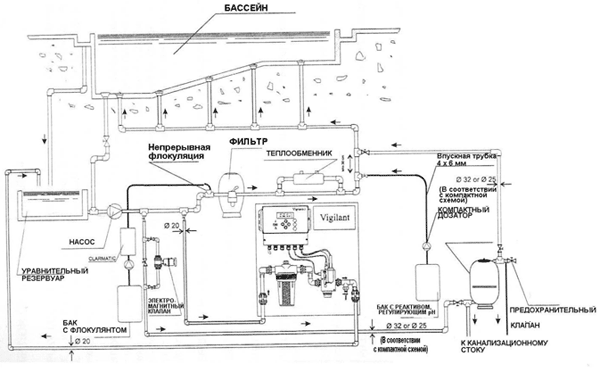

СХЕМА СОЕДИНЕНИЙ ОБОРУДОВАНИЯ № 2
ДЕЗИНФЕКЦИЯ ВОДЫ С ПОМОЩЬЮ СТХ-370 ИЛИ СТХ-130

Примечание: Установите электромагнитный клапан как можно дальше от компактного дозатора

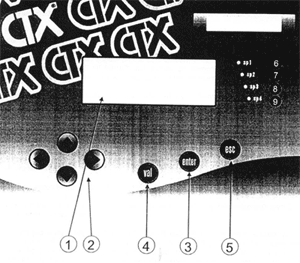

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ ПРИБОРА VIGILANT-4

1. ЖК-ДИСПЛЕЙ: Дисплей с задней подсветкой, на котором отображается значение рН, и заданное значение регулируемой величины (уставка) рН. На этом дисплее также отображается содержание органического хлора/брома в частях на миллион (промилле), а также уставка содержания органического хлора/брома. Если справа от уставки рН воспроизводится направленная вверх стрелка, то это указывает на то, что используется реактив, увеличивающий значение рН, а если эта стрелка направлена вниз, то это указывает на то, что используется реактив, уменьшающий значение рН.
2. 4 КЛАВИШИ СО СТРЕЛКАМИ: С помощью этих клавиш со стрелками осуществляется перемещение курсора на дисплее при вводе программы. Эти клавиши выполняют двойную функцию. C помощью клавиши 2а показывает выбираемое значение, c помощью клавиши 2b на дисплей выводится показание градиента потенциала вокруг электрода, c помощью клавиши 2c на дисплей выводится показание напряжения на электроде (напряжение смещения), а с помощью нажатия клавиша 2d отменяется задержка. После одновременного нажатия этих четырех клавиш на дисплее воспроизводится версия оборудования и код изготовителя.
3. КЛАВИША ENTER (ВВОД): Эта клавиша используется для ввода программы и при программировании.
4. КЛАВИША VAL (ПОДТВЕРЖДЕНИЕ): Эта клавиша используется для подтверждения ввода.
5. КЛАВИША ESC (ВЫХОД): Эта клавиша используется для выхода из программы.
6. ИНДИКАТОРНАЯ ЛАМПОЧКА SP1 (УСТАВКА 1): Загорание этой индикаторной лампочки указывает на то, что на реле насоса №1 подается возбуждение (показание окислительно-восстановительного потенциала)
7. ИНДИКАТОРНАЯ ЛАМПОЧКА SP2 (УСТАВКА 2): Загорание этой индикаторной лампочки указывает на то, что на реле насоса №2 подается возбуждение (показание содержания Cl/Br).
8. ИНДИКАТОРНАЯ ЛАМПОЧКА SP3 (УСТАВКА 3): Загорание этой индикаторной лампочки указывает на то, что на реле насоса №3 подается возбуждение (показание рН).
9. ИНДИКАТОРНАЯ ЛАМПОЧКА SP4 (УСТАВКА 4): Загорание этой индикаторной лампочки указывает на то, что на реле насоса №4 подается возбуждение (показание температуры).

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ VIGILANT-4
