СОДЕРЖАНИЕ

Принадлежности
Компоненты прибора Vigilant-4
Камера анализатора
Установка прибора VIGILANT-4
Схема соединений оборудования
Органы управления и индикаторы прибора VIGILANT-4
Программирование и калибровка электрода для измерения рН и ячейки для определения содержания хлора
Запуск прибора VIGILANT-4
Контакты на клеммной колодке прибора VIGILANT-4
Техническое обслуживание прибора VIGILANT-4 (рН/содержание неорганического хлора)
Нахождение и устранение неисправностей в приборе для измерения рН / содержания неорганического хлора модели VIGILANT-4
Технические характеристики прибора для измерения рН / содержания неорганического хлора модели VIGILANT-4
Ячейка для измерения содержания хлора
Блок-схема сигналов прибора VIGILANT-4 (рН и содержание неорганического хлора)

В комплект поставки прибора VIGILANT-4 входит следующее:

• Измеритель-контроллер pH, измеритель свободного хлора (15613R0001), и датчик температуры (дополнительно)
• Электрод для измерения pH (03332R0001)
• Электрод для измерения окислительно-восстановительного потенциала (мВ) (03334R0001)
• Датчик неорганического хлора (03333R0100)
• Комплект кабелей для подключения электрода pH (07955-0300)
• Камера анализатора (03332R0004)
• Клапан для отбора пробы воды 1/4 дюйма (11656)
• Гофрированный картридж фильтра, 5 дюймов, 25 мкм (07955-2002)
• Держатель картриджа фильтра с тремя резьбовыми отверстиями, 5 дюймов (07955-2001)
• Расходомер, индуктивный датчик (03332-1002)
• Буферный раствор для калибровки с рН 7 (01310)
• Буферный раствор для калибровки с рН 4 (01309)
• Буферный раствор для калибровки с окислительно-восстановительным потенциалом 460 мВ (01312)
• Чистящий раствор (01313)
• Раствор для очистки электродов, KCl, 3-х молярный + AgCl (16323)
• Монтажная панель для установки прибора Vigilant 4 (07955-0003)
• Комплект монтажных деталей (винты: код 7010305070; дюбели: код: 03332-1004, и разделительные вставки: код 03332-1106)
• Комплект инструкций (03332-1023)

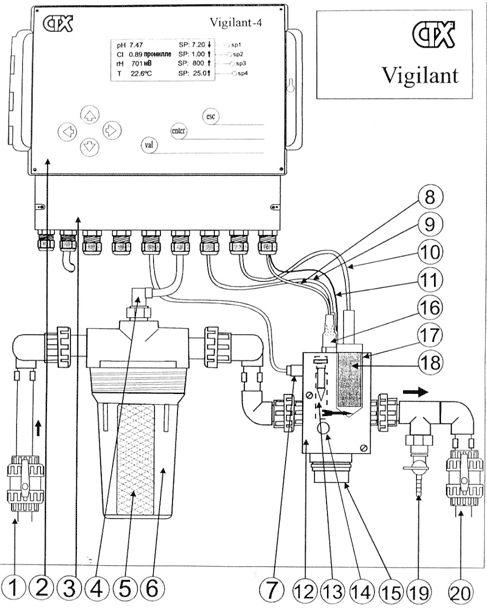

КОМПОНЕНТЫ ПРИБОРА ДЛЯ ИЗМЕРЕНИЯ РН / СОДЕРЖАНИЯ НЕОРГАНИЧЕСКОГО ХЛОРА МОДЕЛИ VIGILANT-4

1. Запорный шаровой клапан, диаметр отверстия 20 мм, корпус из поливинилхлорида (ПВХ), для линии впуска воды
2. Измеритель-контроллер pH, измеритель свободного хлора, и датчик температуры
3. Защитная крышка клеммной колодки
4. Датчик температуры РТ-100
5. Гофрированный картридж фильтра, 20 мкм
6. Держатель картриджа, 5 дюймов
7. Датчик расходомера
8. Комплект кабелей электрода для измерения pH
9. Комплект кабелей электрода для измерения окислительно-восстановительного потенциала (мВ).
10. Комплект кабелей датчика неорганического хлора
11. Измеритель окислительно-восстановительного потенциала
12. Камера анализатора
13. Металлический поплавок
14. Клапан для регулирования потока
15. Сосуд для калибровки электрода для измерения рН.
16. Электрод для измерения pH
17. Электрод для измерения окислительно-восстановительного потенциала (мВ)
18. Датчика содержания неорганического хлора
19. Клапан для отбора пробы воды, 1/4 дюйма
20. Запорный шаровой клапан, диаметр отверстия 20 мм, корпус из ПВХ, для линии выпуска воды

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ РН / СОДЕРЖАНИЯ НЕОРГАНИЧЕСКОГО ХЛОРА МОДЕЛИ VIGILANT-4

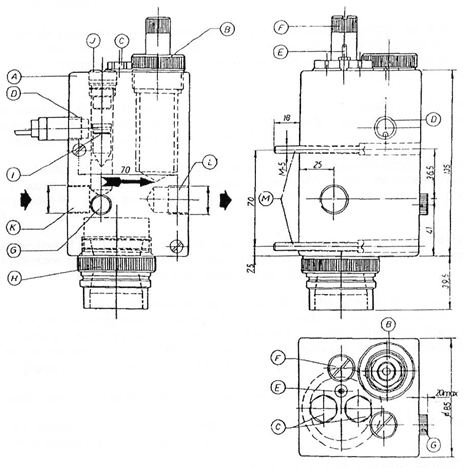

КАМЕРА АНАЛИЗАТОРА

A - Камера анализатора
B - Гнездо для установки датчика неорганического хлора
C - Гнездо для установки электрода для измерения рН
D - Гнездо для установки датчика расходомера
E - Соединитель датчика окислительно-восстановительного потенциала
F - Отверстие для выпуска воздуха
G - Клапан для регулирования потока
H - Область калибровки рН электрода
Н'1 - Сосуд для выполнения калибровки
Н'2 - Сосуд для выполнения непрерывного анализа.
I - Металлический поплавок
J – Крышка отверстия для обеспечения доступа к поплавку
К – Впуск воды
L - Выпуск воды
M - Винты крепления камеры анализатора
