РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДИХРОИЧНОГО СВЕТИЛЬНИКА "MINI" - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК

ДИХРОИЧНЫЙ СВЕТИЛЬНИК "MINI" ДЛЯ БЫСТРОЙ УСТАНОВКИ Модель 08554

РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при эксплуатации этого оборудования. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.

Для того чтобы обеспечить оптимальную работу светильника "Mini"
с дихроичным стеклом для быстрой установки модели 08554 выполняйте установку и обслуживание в соответствии с представленными ниже инструкциями.

1. ПРОВЕРЬТЕ СОДЕРЖИМОЕ УПАКОВОЧНОЙ КОРОБКИ:

Внутри упаковочной коробки вы найдете перечисленные ниже компоненты и принадлежности:

Светильник "Mini" для быстрой установки, модель 08554

  • Узел светильника

2. ОБЩАЯ ИНФОРМАЦИЯ:

Данный светильник должен устанавливаться полностью погруженным в воду, и предназначен для использования в бассейнах с пресной водой. Он относится к электрооборудованию класса III с очень низким, безопасным напряжением (12 В переменного тока).
Светильник соответствует классу защиты IPX8 (защита от пыли, твердых частиц и влажности) и предназначен для установки на номинальной глубине 2 м.
Данный светильник соответствует требованиям международных правил электробезопасности для этого типа оборудования, в частности, требованиям стандарта EN 60598-2-18: СВЕТИЛЬНИКИ, ЧАСТЬ 2: СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ, РАЗДЕЛ 18, СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНЫХ ПРИМЕНЕНИЙ.

3. УСТАНОВКА

  • Никогда не устанавливайте светильник в вертикальном положении с направленной вниз лампой.
  • Никогда не подавайте на лампу напряжение выше 12 В. Питание на лампу должно подаваться через защитный разделительный трансформатор и через защитное устройство, размыкающее цепь при наличии тока утечки на землю, срабатывающее при нужном значении тока утечки (рис. 1).
  • Для обеспечения хорошего освещения бассейна рекомендуется устанавливать по одной галогенной лампе мощностью 50 Вт на каждые 10 кв. м поверхности воды или на каждые 20 м3 объема воды в бассейне.
  • Чтобы избежать ослепления, установите светильник таким образом, чтобы испускаемый им свет не был направлен на дом или на то место, с которого вы обычно смотрите на бассейн.
  • В спортивных бассейнах светильники должны устанавливаться на боковых стенках бассейна, чтобы избежать ослепления пловцов.
  • Чтобы не опорожнять бассейн каждый раз, когда необходимо заменить лампу, рекомендуется устанавливать светильники в местах доступных с верхнего края бассейна.

Перед установкой светильника проверьте, что сальник кабельного ввода плотно затянут.

4. МОНТАЖ:

Светильник предназначен для установки в плавательных бассейнах и в гидромассажных ваннах.

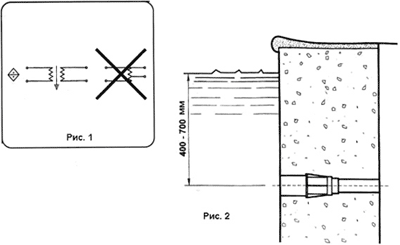

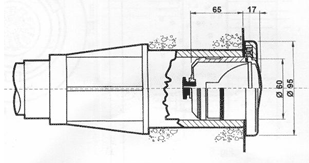

  • Установите в стене бетонного бассейна проходной канал (номер по каталогу 00324) на 400 - 700 мм ниже уровня воды (рис. 2).
  • Проходной канал в стенке бассейна должен быть продолжен кабельным каналом, проходящим выше максимального уровня воды в бассейне или в гидромассажной ванне (рис. 3)

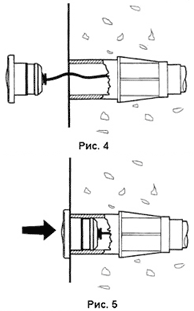

  • Пропустите кабель светильника через кабельный канал (рис. 4). Оставьте кусок кабеля достаточной длины для того, чтобы можно было вытащить светильник на поверхность бассейна.
  • Затем установите светильник (рис. 5).

5. ОБСЛУЖИВАНИЕ

  • Извлеките светильник из воды (рис. 6).
  • Отверните декоративную накладку (рис. 7) и снимите прозрачное стекло, предварительно вывернув 6 винтов, которыми она крепится к светильнику.
  • Извлеките лампу с рефлектором и отсоедините ее от патрона лампы, предварительно вывернув два фиксирующих (рис. 8).

Замените лампу и соберите светильник, выполнив в обратной последовательности описанные выше операции. При выполнении сборки обратите особое внимание на следующее:

  • Точно отцентруйте уплотнительное кольцо в его корпусе.
  • Для того чтобы обеспечить водонепроницаемость светильника заворачивайте постепенно винты, расположенные относительно друг друга по диагонали (рис. 9).
  • Плотно затяните все винты.
  • Плотно затяните гайку кабельного сальника.

Внимание:

  • Перед выполнением любых операций, связанных с обслуживанием светильника, проверьте, что на светильник не подается напряжение.
  • Новая лампа должна иметь такие же характеристики, что и поставляемая вместе со светильником (галогенная лампа 50 Вт, 12 В снабженная рефлектором с алюминиевым покрытием и передним стеклом).
  • Никогда не устанавливайте светильник без переднего стекла.
  • Для того чтобы обеспечить полную водонепроницаемость светильника, очистите опорную поверхность уплотняющей прокладки стекла или замените уплотняющую прокладку стекла, если она деформирована, или если на ней видны порезы.

6. ВКЛЮЧЕНИЕ:

Проверьте, что подаваемое на лампу напряжение не превышает 12 В. Питание на лампу должно подаваться через защитный разделительный трансформатор и через защитное устройство, размыкающее цепь при наличии тока утечки на землю, срабатывающее при нужном значении тока утечки (рис. 1).
Светильник может работать только под водой и должен быть установлен на вертикальной стенке бассейна. Никогда не включайте светильник, если он не находится под водой.

7. ТЕХНИКА БЕЗОПАСНОСТИ

  • Персонал, выполняющий установку данного светильника, должен иметь соответствующую квалификацию для выполнения этой работы.
  • Не прикасайтесь к токоведущим частям.
  • Соблюдайте действующие правила электробезопасности.
  • При этом должны выполняться требования стандарта IEC 364-7-702: ЭЛЕКТРОПРОВОДКА В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ. ЭЛЕКТРОПРОВОДКА В ПЛАВАТЕЛЬНЫХ БАССЕЙНАХ
  • Любые работы, связанные с обслуживанием светильника или заменой его деталей, должны осуществляться только на светильнике, отсоединенном от источника питания.
  • Не выполняйте эти работы с мокрыми ногами.
  • Изготовитель не несет ответственности за сборку, установку и ввод в эксплуатацию электрооборудования, которые выполняются вне его предприятия.

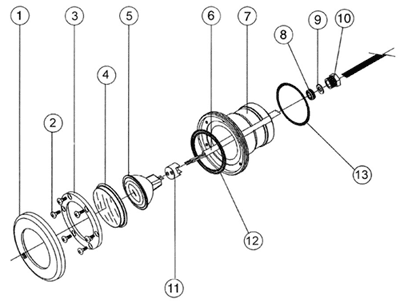

КОД

ОПИСАНИЕ

1

00360R0001

Декоративное кольцо

2

7013004008

Винт DIN 965 М4 х 8

3

08554R0001

Уплотнительный фланец

4

08523

Стекло дихроичного светильника ∅ 63

5

19334

Галогенная лампа с алюминиевым рефлектором GX 5.3, 50 Вт, 12 В

6

08554R0004

Кабель H07RN-F 2х1,5х3000 с контактами

7

08554R0100

Корпус светильника

8

08554R0003

Уплотнительная прокладка кабельного сальника

9

00346R0009

Пластмассовая шайба ∅ 10

10

00346R0005

Гайка кабельного сальника PG-9

11

00360R0002

Патрон лампы

12

17883R0005

Уплотнительная прокладка 63х52х2

13

7230530030

Уплотнительное кольцо корпуса 53х3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

08554

Номинальное напряжение

12 В

Питание

Переменный ток

Лампа

Лампа 12 В переменного тока, 50 Вт
Галогенная лампа, снабженная рефлектором с алюминиевым покрытием и передним стеклом

Уровень защиты

Класс III IPX8

ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ ВМЕСТЕ С НЕОСЛЕПЛЯЮЩИМ РЕФЛЕКТОРОМ И С ПЕРЕДНИМ СТЕКЛОМ

ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С ЗАЩИТНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ

ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ПОДВОДНЫЙ СВЕТИЛЬНИК, ЕСЛИ ОН НЕ ПОГРУЖЕН В ВОДУ



SACOPA, SAU

Poligon Industrial Pla de Politger s/n
17854 Sant Jaume de Lliercf (ИСПАНИЯ)
08554E201-02


Мы оставляем за собой право вносить в этот документ любые изменения без предварительного уведомления
