ПЕСОЧНЫЕ ФИЛЬТРЫ РУКОВОДСТВО ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВНИМАНИЕ: Данное руководство содержит важную информацию относительно мер безопасности, которые должны соблюдаться при выполнении установки и при вводе в эксплуатацию фильтра. Следовательно, специалист, выполняющий установку оборудования и пользователь должны внимательно прочесть данное руководство перед началом установки и эксплуатации оборудования.

Для обеспечения оптимальной работы фильтра прочтите приведенные ниже инструкции.

1. ПРОВЕРЬТЕ СОДЕРЖИМОЕ УПАКОВОЧНОЙ КОРОБКИ

Проверьте, что после транспортировки фильтр и его компоненты находятся в нормальном состоянии. В комплекте с фильтром поставляется коробка, в которой находятся манометры и другие принадлежности. Внутри коробки также должна находиться гарантия и свидетельство о проверке.

2. ОБЩАЯ ИНФОРМАЦИЯ

Фильтр является важнейшей составной частью системы фильтрации воды, так как он задерживает взвешенные в воде твердые частицы и тем самым очищает воду.
Фильтрация воды оказывает влияние на ее дезинфекцию.
Фильтрация воды происходит в результате задерживания взвешенных в воде твердых частиц при прохождении воды через слой песка, который находится внутри фильтра.

В процессе обработки воды участвуют также и другие компоненты оборудования бассейна, такие как, например, насосы, дозаторы химических реактивов, установленные на стенках насоса фитинги, которые обеспечивают правильное всасывание и возвращение воды в бассейн, а также другое оборудование, обеспечивающее правильную циркуляцию и обработку воды в бассейне.

Несмотря на тенденцию унификации действующих в Европе стандартов, как правило, в каждой стране имеются свои стандарты, правила и рекомендации относительно частных и общественных бассейнов, которые должны учитываться при проектировании и монтаже системы очистки воды. Конструкции и материалы должны соответствовать стандартам.

Качество фильтрации воды зависит от различных факторов: конструкция фильтра, тип используемого коллектора (коллекторы или форсунки) толщина фильтрующего слоя, характеристики и плотность фильтрующего материала, и т. п. При этом важнейшим фактором, определяющим качество фильтрации, является скорость фильтрации. Рекомендуется выполнять фильтрацию со скоростью потока не выше 40 м3/час.

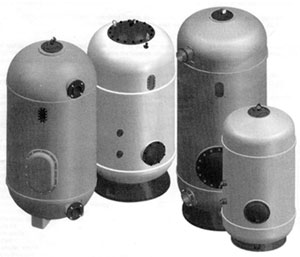

Фильтры изготовлены из полистирола, армированного стекловолокном. Этот материал обладают превосходными антикоррозионными свойствами. Внутри фильтра находится коллектор и распылитель, которые изготовлены из поливинилхлорида (ПВХ) и полипропилена (ПП). Эти материалы являются стойкими к соленой воде.

Внутренние стенки фильтра покрыты защитным слоем из специальной смолы, который имеет высокую стойкость к истиранию. По специальному требованию фильтры могут быть покрыты защитным слоем, стойким к большинству химических реактивов, включая озон.

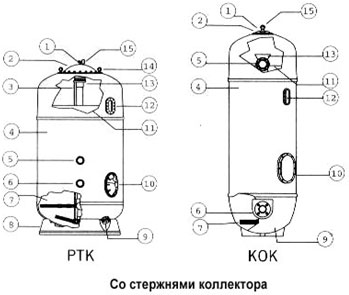

3. ИДЕНТИФИКАЦИЯ ДЕТАЛЕЙ ФИЛЬТРА

Наличие, расположение и размеры деталей фильтра зависят от модели фильтра.

1. Клапан выпуска воздуха
2. Крышка для загрузки и проверки фильтрующего материала
3. Выпуск воздуха
4. Бак из полистирола, армированного стекловолокном
5. Впуск грязной воды
6. Впуск чистой воды
7. Система водяного коллектора (стержни коллектора или форсунки)
8. Основание из полистирола, армированного стекловолокном
9. Крышка для выгрузки песка и слив воды
10. Крышка для выполнения сборки фильтра
11. Фильтрующий материал
12. Смотровое стекло
13. Система распыления воды
14. Рым-болт для транспортировки фильтра (только для пустого фильтра)
15. Манометр

4. РЕКОМЕНДАЦИИ ОТНОСИТЕЛЬНО УСТАНОВКИ

Для обеспечения успешной установки фильтра необходимо учитывать следующее:

• Для обеспечения промывки фильтра обратным потоком воды система фильтров и насосов должна обеспечивать поток воды 40 – 50 м3/час для моделей с боковыми каналами и 60 м3/час для моделей с пластинами форсунок.
• Для продувки фильтра воздухом (модели с пластинами форсунок и модели с двойными боковыми каналами) используется одна или несколько воздуходувок, способных подавать воздух под давлением 300 мбар со скоростью 60 м3/час. Никогда не применяйте для этой цели компрессор, так как из-за высокого давления может произойти повреждение фильтра.
• Рекомендуется устанавливать фильтр ниже уровня воды в бассейне и как можно ближе к бассейну.
• Помещение, в котором установлены фильтры, должно хорошо вентилироваться и должно иметь дренажные каналы для отвода воды в случае возникновения течей в трубах, фильтре иле насосе. Если невозможно обеспечить дренажную систему, то для удаления воды нужно установить другую автоматическую систему отвода воды (например, погружные насосы).

5. УСТАНОВКА

Фильтры поставляются в коробках и на поддонах в зависимости от массы и объема фильтра. Могут возникнуть затруднения при перемещении фильтров внутри помещения. Поэтому рекомендуется использовать для этого вилочный погрузчик, подъемный кран и т. п.

Фильтры изготовлены из пластмассы и хорошо выдерживают внутреннее давление. Однако они могут быть легко повреждены снаружи. Во время установки и эксплуатации фильтров соблюдайте осторожность, чтобы не повредить их корпус, основание и соединительные патрубки в результате внешних ударов.
Всегда используйте подходящие соединительные линии, изготовленные из пластмассы и снабженные подходящими опорами. К соединительным патрубкам фильтра не должны прикладываться усилия, и в них не должно быть механических напряжений.
Фильтрующий материал должен загружаться в фильтр только после окончательной установки фильтра, и после выполнения операций, описанных в параграфе "Подготовка к запуску".

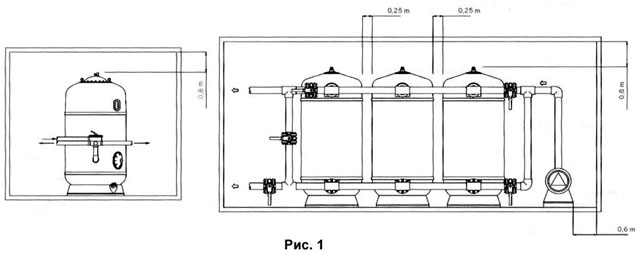

Фильтры, как и другие компоненты оборудования бассейна, требуют регулярных проверок. Поэтому вокруг фильтра должно быть достаточно большое свободное пространство (см. рис. 1).

Правильная установка фильтров:

• Установите фильтры в нужное положение, и проверьте, что они являются устойчивыми, и что они установлены на ровном полу (см. рис. 2).
• Установите на фильтры вентили и проверьте, что в соединительных патрубках нет механических напряжений. Помните о том, что герметичность соединителей обеспечивается с помощью уплотнительных прокладок, поэтому не затягивайте болты слишком сильно. Нет необходимости использовать для герметизации соединений тефлоновую ленту.
• Установите подходящие опоры для трубопроводов и отрегулируйте их высоту.
• Соедините вентили с нагнетательными трубопроводами насоса, и подсоедините трубопроводы обратной линии к бассейну и к сливу грязной воды.

5.1 УСТАНОВКА МАНОМЕТРОВ (рис. 3)

Рекомендуется установить манометр на выходе фильтра.

Манометр показывает, когда нужно выполнить промывку фильтра обратным потоком воды. Например, когда фильтр является чистым, давление на входе фильтра должно находиться в пределах от 0,8 до 1 кг/см2, а давление на выходе фильтра должно находиться в пределах от 0,4 до 0,6 кг/см2.

Если разность давлений на входе и на выходе фильтра превышает 0,8 кг/см2, то это указывает на то, что нужно выполнить промывку фильтра обратным потоком воды.
