ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ФИЛЬТРУЮЩЕГО МОНОБЛОКА №5 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК
|
№ |

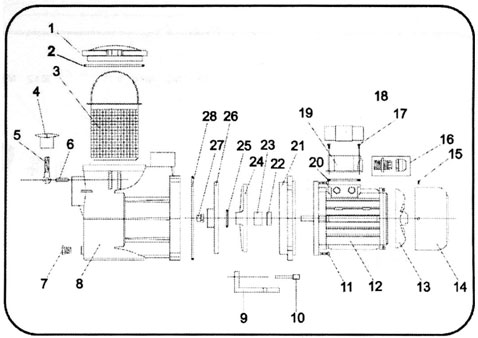

ОПИСАНИЕ |
1 |
09096R0130 |
Крышка фильтра предварительной очистки |
2 |
09096R0104 |
Прокладка крышки фильтра предварительной очистки |
3 |
09096R0135 |
Фильтр предварительной очистки |
4 |
09096R0300 |
Ручка крышки |
5 |
09096R0162 |
Ось ручки |
6 |
09096R0163 |
Фиксатор ручки |
7 |
09096R0105 |
Сливная пробка |
8 |
09096R0120 |
Корпус насоса |
9 |
09096R0110 |
Основание насоса |
10 |
70107R06030 |
Винт М6 х 30 DIN 912 |
11 |
70107R06020 |
Винт М6 х 20 DIN 912 |
12 |
09098R0320 |
Электродвигатель насоса 1/2 л.с. |
12 |
09098R3000 |
Электродвигатель насоса 3/4 л.с. |
13 |
09096R0301 |
Вентилятор |
14 |
09096R0302 |
Крышка вентилятора |
15 |
70132R04010 |
Винт крышки вентилятора |
16 |
09096R0309 |
Кабельный сальник |
17 |
09096R0307 |
Винт крышки соединительной коробки |
18 |
09098R0310 |
Конденсатор |
19 |
09096R0306 |
Крышка соединительной коробки |
20 |
09096R0305 |
Прокладка соединительной коробки |
21 |
09096R0210 |
Фланец корпуса насоса |
22 |
09096R0201 |
Распределитель воды |
23 |
09096R0204 |
Механическое уплотнение |
24 |
09098R0230 |
Турбина насоса (∅380) |
25 |
09096R0202 |
Прокладка рассеивателя |
26 |
09096R0220 |
Рассеиватель |
27 |
09096R0203 |
Фиксирующая вставка турбины насоса |
28 |
09096R0101 |
Прокладка корпуса насоса |
|
№ |

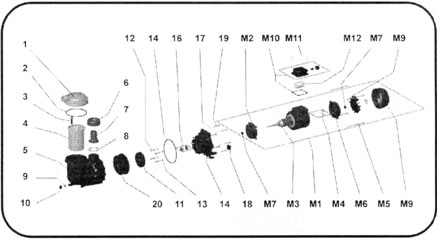

ОПИСАНИЕ |
1 |
25470-0101 |
Крышка всасывающего отверстия |
2 |
77A1180040 |
Уплотнительное кольцо крышки 118 х 4 мм 50 ShA |
3 |
25470-0205 |
Ручка корзины |
4 |
24561-0202 |
Корзина |
5 |
25470-0203 |
Корпус насоса |
6 |
02193 |
Гайка соединителя шланга |
7 |
0599149 |
Соединитель шланга ∅38 мм |
8 |
723R0470053 |
Прокладка соединителя шланга 54X2,5 мм 70 ShA NBR |
9 |
25470-0006 |
Уплотнительное кольцо сливной пробки Klingerit 14,8 х 1 мм |
10 |
25470-0103 |
Сливная пробка |
11 |
25470-0400 |
Рабочее колесо насоса 0,4 л.с. |
11 |
25471-0400 |
Рабочее колесо насоса 0,6 л.с. |
12 |
7020706030 |
Винт крепления насоса с граненым отверстием в головке М6х30 мм |
13 |
7730060018 |
Уплотнительное кольцо винта крепления насоса LR 6х1,8 мм NBR 70 ShA |
14 |
7731340050 |
Стопорное кольцо корпуса насоса 134 х 5 мм |
15 |
25470-9601 |
Механическое уплотнение ∅12 |
16 |
25470-0003 |
Основание рассеивателя-насоса |
17 |
7001196000 |
Шайба М6 DIN 125 AISI 304 А2 |
18 |
25470-0005 |
Глушитель 70 ShA |
19 |
7023308066 |
Винт 6,3х32 DIN 9200-А2 |
20 |
25470-0004 |
Всасывающий патрубок |
М1 |
25470-0475 |
Электродвигатель 0,4 л.с., 230 В (II) |
М1 |
25471-0475 |
Электродвигатель 0,6 л.с., 230 В (II) |
М2 |
25470-0103 |
Передний фланец С.63 |
М3 |
25470-0110 |
Передний шариковый подшипник 6201 2RS |
М4 |
25470-0111 |
Задний шариковый подшипник + антивибрационная шайба 6201 2RS |
М5 |
20597-0109 |
Стяжная шпилька электродвигателя M4X129 мм |
М6 |
25470-0104 |
Задняя крышка |
М7 |
25470-0477 |
Уплотнительное кольцо V-образного сечения |
М8 |
20597-0105 |
Вентилятор |
М9 |
20597-0106 |
Крышка вентилятора |
М10 |
20597-0108 |
Соединительная коробка |
М11 |
20597-0113 |
Винт соединительной коробки |
М12 |
20597-0129 |
Конденсатор 12 мкФ - 450 В |
|
№ |

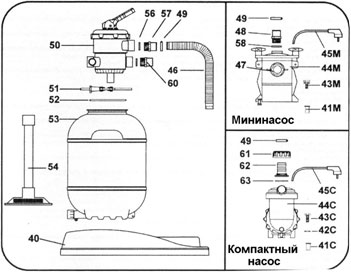

ОПИСАНИЕ |
40 |
19460R0001 |
Пластмассовое основание ∅380 |
40 |
24182-0001A |
Пластмассовое основание ∅480 |
41М |
09081R1000 |
Резьбовая вставка М8 |
41С |
19460R0007 |
Резьбовая вставка М5 |
42 |
70119R06000 |
Шайба М5 DIN 125 |
43М |
70101R08020 |
Винт М8 х 20 DIN 933 |
43С |
70101R05020 |
Винт М5 х 20 DIN 933 |
44М |
09098 |
Насос 1/2 л.с. |
44М |
14957 |
Насос 3/4 л.с. |
44С |
25470 |
Насос 0,4 л.с. |
44С |
25471 |
Насос 0,6 л.с. |
45М |
06960R0003 |
Электрический кабель |
45С |
06960R0003 |
Электрический кабель |
46 |
09080R0002 |
Соединительный шланг 580 мм |
46 |
09921R0002 |
Соединительный шланг 680 мм |
47 |
09634 |
Всасывающий патрубок |
48 |
09635 |
Нагнетательный патрубок |
49 |
08007R0001 |
Хомут |
50 |
26160 |
Верхний вентиль 1-1/2 дюйма |
51 |
08006R0003 |
Обод фильтра |
51 |
24182-1003 |
Обод фильтра |
52 |
720R1750057 |
Уплотнительное кольцо крышки |
53 |
19460R0002 |
Корпус фильтра ∅380 |
53 |
24182-0100 |
Корпус фильтра ∅480 |
54 |
02690 |
Коллектор фильтра ∅380 |
54 |
22505-0017 |
Коллектор фильтра ∅430 |
55 |
07671R1000 |
Стойки коллектора |
56 |
00611R0001 |
Прокладка нагнетательного патрубка |
57 |
09636 |
Нагнетательный патрубок |
58 |
773R0320040 |
Уплотнительное кольцо нагнетательного патрубка |
59 |
00611R0001 |
Прокладка патрубка обратной линии |
60 |
09636 |
Патрубок обратной линии |
61 |
02193 |
Гайка 2-1/4 дюйма |
62 |
02214 |
Нагнетательный патрубок ∅38 мм |
63 |
7730540025 |
Уплотнительное кольцо |
ГАРАНТИЯ
Если дефект в изделии является результатом неправильной установки или ввода в эксплуатацию оборудования, то гарантия действует только в том случае, если эта установка или ввод в эксплуатацию были включены в контракт покупки изделия и выполнялись продавцом или под наблюдением продавца.
UNISTRAL S.A.U.
C.I.F. A-58844010
ИЗДЕЛИЯ
Перечисленные выше изделия соответствуют требованиям по безопасности, изложенным в Директиве относительно механического оборудования 89/392/ЕЕС, в Директиве относительно электромагнитной совместимости 89/336/ЕЕС, и в заменяющих их директивах, а также в Директиве относительно низковольтного оборудования 73/23/СЕЕ, и в Евростандарте EN 60335 - 2 -41.
Фирма Подпись (подписано)
Jaume Lobete (Gerente)
