ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ФИЛЬТРУЮЩЕГО МОНОБЛОКА №3 - Купить оптом Екатеринбурге, Тюмень, Новосибирск, Челябинск, Пермь, Сургут, Уфа, Курган , .Аквапул ГК

5 РАБОТА ФИЛЬТРА

Работа данного фильтра основана на способности находящегося внутри него кварцевого песка фильтровать воду. Вода из бассейна подается в фильтр с помощью насоса и проходит через слой кварцевого песка. Песок выполняет функцию фильтрующего элемента, который задерживает содержащиеся в воде примеси. Степень загрязнения воды в бассейне зависит от состояния окружающей среды, наличия деревьев, пыльцы, насекомых, а также от интенсивности использования бассейна (количества купальщиков) и от других факторов. Частота промывки фильтра зависит от степени загрязнения воды (см. раздел 5.3).
Для поддержания воды в бассейне в хорошем состоянии используйте химические реактивы, рекомендованные производителем (хлор, альгициды, флокулянты и т. п.).

ЗАПРЕЩАЕТСЯ ПОМЕЩАТЬ ХИМИЧЕСКИЕ РЕАКТИВЫ В КОРЗИНУ ФИЛЬТРА ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ИЛИ НЕПОСРЕДСТВЕННО В ФИЛЬТР, ТАК КАК ЭТО МОЖЕТ ПРИВЕСТИ К РАЗРУШЕНИЮ МАТЕРИАЛОВ, ИЗ КОТОРЫХ ИЗГОТОВЛЕН ФИЛЬТР, И К УХУДШЕНИЮ ЭФФЕКТИВНОСТИ ФИЛЬТРА.

5.1 Заливка фильтра водой

Во время работы фильтр должен быть залит водой. Если фильтр не заливается водой, то внутри него имеется воздух, наличие которого вызывает нарушение циркуляции воды. Это, в свою очередь, приводит к нарушению нормальной фильтрацию воды, и может привести к повреждению насоса.
Фильтр может оказаться не залитым водой в перечисленных ниже ситуациях.

  • Запуск нового моноблока.
  • Запуск моноблока после продолжительного перерыва в его работе.
  • После использования вакуумного устройства для чистки дна бассейна.
  • При засасывании скиммером воздуха вследствие низкого уровня воды в бассейне.
  • Вследствие неправильного использования моноблока, крышки всасывающего отверстия или заглушки скиммера.

5.1.1 Как определить, что фильтр не залит водой?

Признаком того, что фильтр не залит водой:

  • Является звук, подобный звуку свободно падающей воды, издаваемый при вхождении воды в фильтр. Этот звук указывает на то, что в пространстве между входным отверстием фильтра и слоем кварцевого песка образовался воздушный карман.
  • Еще одним признаком того, что фильтр не залит водой, является наличие пузырьков воздуха в потоке воды, выходящей из патрубка обратной линии.
  • Другими признаками того, что фильтр не залит водой, является то, что устройство для чистки дна бассейна (не входит в комплект фильтра) не работает на всасывание, и кварцевый песок после подключения устройство для чистки дна бассейна остается чистым.
  • Проверьте, что манометр показывает 0 бар.

5.1.2 Как залить фильтр водой?

  • Проверьте, что шланг всасывающей линии подсоединен к скиммеру, и что канал открыт (заглушка не установлена).
  • Отсоедините фильтр от электросети.
  • Установите селекторный вентиль в положение ФИЛЬТРАЦИЯ (FILTER) и немного отверните выпускную пробку, которая расположена рядом с манометром, для того чтобы выпустить воздух, скопившийся внутри фильтра. Если манометр не установлен, то установите вентиль в положение СЛИВ (WASTE).
  • Когда вы увидите, что из фильтра выходит вода без пузырьков воздуха (приблизительно через 1-2 минуты), снова закройте выпускную пробку.
  • Подсоедините фильтр к электросети и проверьте, что звук падающей воды исчез. Если нет, то повторите описанную выше операцию.

5.2 Фильтрация

НИКОГДА НЕ ИЗМЕНЯЙТЕ ПОЛОЖЕНИЕ СЕЛЕКТОРНОГО ВЕНТИЛЯ
ПРИ РАБОТАЮЩЕМ ЭЛЕКТРОДВИГАТЕЛЕ

Перед первым включением фильтра выполните промывку песка обратным потоком воды. (См. раздел 5.3).

Селекторный вентиль должен находиться в положении "фильтрация". Фильтр прослужит намного дольше, если продолжительность его непрерывной работы не будет превышать 4 часа. Время фильтрации воды в бассейне определяется отношением объема бассейна (в м3) к скорости потока, проходящего через фильтр (м3/ч), когда температура воды равна 21 °С и фильтр находится на расстоянии 3,5 м от бассейна. После каждых 4 часов непрерывной работы фильтра выключайте электродвигатель фильтра не менее чем на 2 часа.

Объем бассейна в м3
Скорость потока через фильтр в м3/час

=

Необходимое количество часов работы

Пример:

42 м3
5,5 м3/час

= 7,63 часа

2 цикла по 4 часа с двухчасовым перерывом между циклами

Во время исходной обработки воды в бассейне необходимо делать указанные перерывы в работе фильтра. При более высокой температуре воды в бассейне рекомендуется увеличить время работы фильтра.

5.3 Промывка песка обратным потоком

Промывка обратным потоком обеспечивает очистку находящегося в фильтре песка. Рекомендуется выполнять эту процедуру регулярно. Индикацией загрязнения песка являются:

  • Уменьшение скорости потока в обратной линии (при наличии заливки насоса водой).
  • Большое давление, регистрируемое манометром (стрелка манометра находится между желтым и красным сектором или в красном секторе).

5.3.1 Для того чтобы промыть песок обратным потоком, выполните следующие операции:

  • Отсоедините фильтр-моноблок от электросети. Никогда не изменяйте положение ручки селекторного вентиля при работающем электродвигателе фильтра.
  • Нажмите на ручку верхнего вентиля для того, чтобы ее передний выступ вышел из паза, и можно было повернуть ручку вентиля вокруг ее оси.
  • Установите ручку в положение, при котором ее передний выступ совместится с пазом, соответствующим промывке обратным потоком.
  • Подсоедините один конец шланга ∅38 мм х 1,5 м, снабженного соединительной втулкой 1 1/2 дюйма, к сливному патрубку вентиля, а другой конец вставьте в канализационную трубу.
  • Включите фильтр приблизительно на 2 минуты. Проверьте, что вода, вытекающая из фильтра, стала чистой. Это можно проконтролировать через прозрачное смотровое окно, расположенное на боковой стенке фильтра.
  • Выключите фильтр.
  • Установите вентиль в положение "споласкивание", и включите его на несколько секунд.
  • Выключите фильтр, установите вентиль в нужное положение и отсоедините шланг от сливного патрубка, если это требуется.

5.4 Слив воды из бассейна

Фильтр позволяет вам слить из бассейна в конце купального сезона почти всю воду. Перед тем, как включить фильтр, подсоединить шланг ∅38 мм х 1,5 м к сливному патрубку на вентиле и вставить второй конец этого шланга в канализационную трубу. Затем в зависимости от типа установленного скиммера выполнить описанные ниже операции:

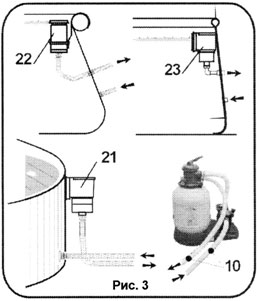

5.4.1 Модель с настенным скиммером для бассейнов Dream Pool (рис. 3, поз. 21) и Jet Pool (рис. 3, поз. 23)

  • Извлеките из скиммера внутреннюю корзину и закройте всасывающее отверстие заглушкой (поставляется в комплекте со скиммером).
  • Отсоедините всасывающий шланг от патрубка скиммера, предварительно ослабив хомут, с помощью которого крепится конец шланга, и расположите шланг так, чтобы из него не вытекала вода, и чтобы он оставался залитым водой. Закройте отсоединенный конец заполненного водой шланга, и погрузите его в бассейн.
  • Для того чтобы шланг опустился на дно бассейна, закрепите на конце шланга какой-нибудь тяжелый предмет, который не может повредить гидроизоляционную пленку бассейна.
  • Включите насос и выкачайте воду из бассейна. Не забывайте о том, что с помощью насоса фильтра вы не сможете слить из бассейна всю воду. Когда в бассейне останется несколько сантиметров воды, выключите насос.
  • После включения насоса для выполнения слива воды из бассейна не останавливайте процесс слива воды до его завершения для того, чтобы насос был постоянно заполнен водой.
  • Если вы хотите снова наполнить бассейн, то перед тем как это сделать, полностью удалите из бассейна оставшуюся в нем воду вручную. Соблюдайте при этом осторожность, чтобы не повредить гидроизоляционную пленку бассейна.
  • Если вы собираетесь разобрать бассейн, сложите гидроизоляционную пленку с оставшейся в ней водой в центре бассейна.
  • Снимите пластину в бассейне Dream Pool или трубки в бассейне Jet Pool.
  • Разверните гидроизоляционную пленку для того, чтобы полностью слить из нее воду.
  • Данная операция должна выполняться только при разборке бассейна.

Модель с настенным скиммером для бассейнов Dream Pool

5.4.2 Модель с отдельным скиммером для бассейнов Magic Pool (рис. 3, поз. 22)

Для слива воды из бассейна вы можете использовать сливное отверстие или устройство для чистки бассейна.

  • Поднимите отдельный скиммер так, чтобы он был расположен выше уровня воды в бассейне, и в него не попадала вода.
  • Отсоедините всасывающий шланг от входного патрубка. Снимите хомут, которым крепится конец шланга для того, чтобы он не повредил гидроизоляционную пленку. Держите шланг так, чтобы из него не вытекала вода, и немедленно погрузите его в бассейн.
  • Для того чтобы шланг опустился на дно бассейна, закрепите на конце шланга какой-нибудь тяжелый предмет, который не может повредить гидроизоляционную пленку бассейна.
  • Включите насос и выкачайте воду из бассейна. Не забывайте о том, что с помощью насоса фильтра вы не сможете слить из бассейна всю воду. Когда насос перестанет отсасывать воду, выключите его.
  • После включения насоса для выполнения слива воды из бассейна не останавливайте процесс слива воды до его завершения для того, чтобы насос был постоянно заполнен водой.
  • Если вы хотите снова наполнить бассейн, то перед тем как это сделать, полностью удалите из бассейна оставшуюся в нем воду через сливное отверстие, не повредив при этом бассейн.



СЛЕДИТЕ ЗА ТЕМ, ЧТОБЫ В ШЛАНГ НЕ ЗАСОСАЛАСЬ ГИДРОИЗОЛЯЦИОННАЯ ПЛЕНКА. РАБОТА НАСОСА БЕЗ ВОДЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНОМУ ПОВРЕЖДЕНИЮ НАСОСА. МОЖЕТ ТАКЖЕ ПРОИЗОЙТИ ПОВРЕЖДЕНИЕ ГИДРОИЗОЛЯЦИОННОЙ ПЛЕНКИ В РЕЗУЛЬТАТЕ ЗАСАСЫВАНИЯ ЕЕ В ШЛАНГ

5.5 Очистка дна бассейна

Для очистки дна бассейна используйте насос фильтра и одно из следующих принадлежностей:
Устройство для чистки дна бассейна "Kidney-shaped" или устройство для чистки дна бассейна "Oval" (вам также потребуется шланг ∅38 мм и шест). Информацию относительно возможности приобретения этих принадлежностей можно получить у производителя бассейнов или в сервисном центре. Всегда пользуйтесь фирменными запасными частями.
Шланг, длина которого превышает длину, необходимую, для того чтобы достать до всех уголков бассейна, неудобен в работе. Поэтому отрежьте кусок шланга необходимой длины. Проверьте, что на соединителях шланга имеются уплотнения.

5.5.1 Заполнение водой шланга устройства для чистки дна бассейна

Медленно введите в бассейн с помощью шеста устройство для чистки дна бассейна с подсоединенным к нему шлангом (вводится вертикально). Дайте опущенному в воду куску шланга заполниться водой. Остальная часть шланга должна быть вне бассейна. Продолжайте постепенно погружать шланг в воду шагами по 50 см. Шланг должен погружаться в воду по мере того, как он заполняется водой. Продолжайте эту процедуру до тех пор, пока весь шланг не заполнится водой и не погрузится в воду. Если шланг не будет заполнен водой, устройство для чистки дна бассейна не будет выполнять всасывание, и насос может быть поврежден в результате работы без воды.

5.5.2 Модель с настенным скиммером для бассейнов Dream Pool (рис. 3, поз. 21) и Jet Pool (рис. 3, поз. 23)

Установите на всасывающее отверстие скиммера крышку с направленным вверх патрубком. Не вынимайте из скиммера корзину. Залейте шланг водой.
Вставьте конец шланга в канал скиммера, который находится в воде. Проследите за тем, чтобы в шланг не попал воздух. Подсоедините шланг к патрубку на крышке всасывающего отверстия скиммера, и закрепите его под углом для того, чтобы облегчить выполнение соединения. Затем установите скиммер на место в горизонтальном положении и продолжайте вставлять шланг. При выполнении этой операции соблюдайте осторожность, чтобы не повредить канал скиммера. Уровень воды в скиммере должен быть расположен выше места соединения крышки и шланга для того, чтобы предотвратить попадание воздуха.
Запустите насос моноблока и выполните очистку дна бассейна.

5.5.3 Модель с отдельным скиммером для бассейнов Magic (рис. 3, поз. 22)

Снимите верхнее плавающее кольцо скиммера. Затем, не вынимая корзину фильтра предварительной очистки, установите на всасывающее отверстие скиммера крышку с направленным вверх патрубком, и погрузите скиммер в бассейн на такую глубину, когда через крышку на всасывающем отверстии скиммера не будет засасываться воздух.
Заполните шланг водой.
Проверьте, что в шланге нет воздуха, и подсоедините конец шланга к патрубку на крышке всасывающего отверстия скиммера. Место соединения крышки и шланга должно быть всегда погружено в воду для того, чтобы предотвратить всасывание воздуха.
Запустите насос моноблока и выполните очистку дна бассейна.

5.6 Споласкивание

После промывки фильтра обратным потоком воды (WASHING) и перевода селекторного вентиля в положение ФИЛЬТРАЦИЯ (FILTERING) в течение нескольких секунд из фильтра в бассейн будет вытекать мутная вода. Поэтому для того чтобы остатки грязной воды не попали обратно в бассейн, рекомендуется выполнить операцию СПОЛАСКИВАНИЕ. Для этого немедленно после выполнения промывки фильтра обратным потоком (WASHING) установите селекторный вентиль в положение СПОЛАСКИВАНИЕ (RINSING), и включите насос на 1 минуту. После этого выключите насос и установите селекторный вентиль в положение "FILTERING".

5.7 Положение ЗАКРЫТО

Положение селекторного вентиля ЗАКРЫТО (CLOSED) используется для того, чтобы прекратить циркуляцию воды через шланги и фильтр.

5.8 Рециркуляция

При установке селекторного вентиля в положение РЕЦИРКУЛЯЦИЯ (RECIRCULATION) вода из насоса поступает в бассейн, минуя фильтр.
