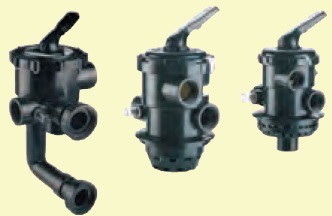

Вентиль 6-позиционный боковой 2 1/2” Артикул: PS-6200

тип: боковой 2 1/2”

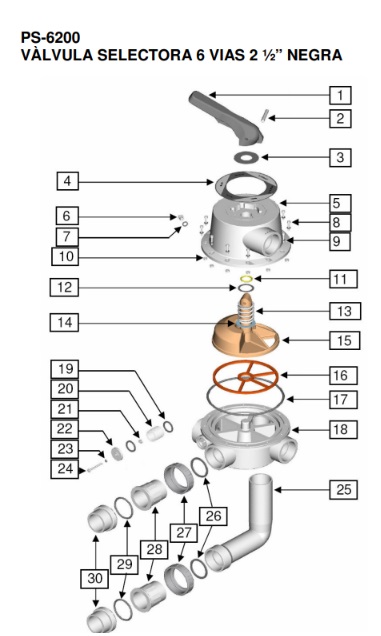

Инструкция вентиль 6-позиционный боковой 2 1/2” Артикул: PS-6200

POSICIO IML UNITATS
1 PS620001 1
2 PS620002 1
3 PS620003 1
4 PS620004 1
5 PS620005 1
6 PS610313 1
7 PS610317 JUNTA PLANA 18 x 13 x 1,5 (TAPON PURGA) 1
8
PS620008
HD026015 12
9
B-040-L27
HD031005
PS620009 12
10 PS610111 12
11 PS620011 1
12 PS620012 1
13 PS620013 1
14 PS620014 1
15 PS620015 1
16 PS620016 1
17 PS620017 1
18 PS620018 1
19 PS620019 2
20 PS620020 1
21 PS610111 1
22 PS620022 1
23 PS620023 1
24 PS620024 1
25 PS620025 1
26 PS620026 2
27 PS620027 2
28 PS620028 2
29 PS620029 2
30 PS620030 2
IML DENOMINACIO
PS620035 CJ. SUPERIOR 2.1/2" NEGRO 2001
PS620040 CJ. VISOR
PS620045 KIT ACCESORIOS 2.1/2"
CONJUNTS
CARÁTULA VS 2.1/2"
TORNILLO DIN 933 M6x60 VS 2.1/2"
CVS 2.1/2" P3/N/CRAC/2001
ARANDELA Inox. 51,5x40x0,7 VS 2.1/2"
RESORTE VS 2.1/2"
ARANDELA Inox. 63x40x1 VS 2.1/2"
CAMPANA VS 2.1/2"
JUNTA TORICA 32x3,5
TAPON PURGA 1/4" NEGRO
TAPETA VISOR 2.1/2"-N
DENOMINACIO
JUNTA NERVADA VS 2.1/2"
JUNTA TORICA 238x6
TAPA VS 2.1/2" 2001 (Rosc)
TORNILLO DIN 912 M6x30
ARANDELA DIN 125 d.6
TUERCA Base Graf. DIN 6923 M6
MANETA 2.1/2"
PASADOR Ø10x70
ARANDELA FRICCIÓN MANETA 2.1/2"
JUNTA PLANA 41x32x2,5
CRISTAL VISOR 2.1/2"
TUERCA Base Graf. DIN 6923 M6
ENLACE Inf. VS 2.1/2"/N
JUNTA TORICA 5x2
19, 20, 21, 22, 23 i 24
26, 27, 28, 29 i 30
JUNTA PLANA 72x61x3,5 (VS 2.1/2" 2001)
COMPONENTS
1, 2, 3, 4, 5, 6, 7, 11, 12, 13, 14, 15 i 16
TUERCA Fijación VS 2.1/2"
MANGUITO Enlace VS 2.1/2"/N
JUNTA TORICA 70x5
MANGUITO Rac. N/d.75 Ext (macho)
