Предлагаемое нами оборудование для саун позволяет расслабится, вдохнуть аромат сауны и ощутить неповторимую атмосферу тепла. Элегантный дизайн, современные технологии и высококачественные материалы в лучших традициях делают отдых в сауне приятным и комфортным. Мы поставляем Оборудование для саун и бань от ведущих мировых производителей: Harvia, TYLO, Helo. Освещение для бассейнов и саун, ароматизаторы и аксессуары. Для городских условий: Инфракрасные сауны, Парогенераторы, компактные сауны.
Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем
СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:
Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:
ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин
ХАРАКТЕРИСТИКИ
НАСОС

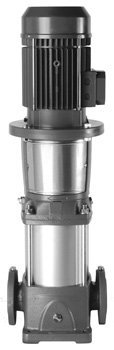

Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.
ДВИГАТЕЛЬ
МАТЕРИАЛЫ
• Все материалы, контактирующие
с перекачиваемой жидкостью,
соответствуют требованиям
питьевой воды (сертифицировано
WRAS).
ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 2, 4, 8, 16
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ
ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ
ВОДООБРАБОТКА
ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ
ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО
ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
НАСОСЫ СЕРИЙ ХVМ 2, 4, 8, 16:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ
СЕРИИ ХVМ 2, 4, 8, 16 – МОДЕЛИ F, T, R |
||||
№ |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
ССЫЛКА НА СТАНДАРТ |
|
ЕВРОПА |
США |
|||
1 |
Корпус насоса |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
3 |
Рабочее колесо |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
3 |
Диффузор и верхняя распорка |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
4 |
Внешняя рубашка |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
5 |
Вал |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
6 |
Адаптер |
Чугун |
EN 1561-GJL-250 (JL1040) |
ASTM Класс 35 |
7 |
Плита основания |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
8 |
Муфта (до 4 кВт) |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
9 |
Уплотнение корпуса |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
10 |
Торцевое уплотнение вала |
Карбид кремния/ |
|
|
11 |
Уплотнительные кольца |
EPDM |
|
|
12 |
Защитный кожух муфты |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
|
13 |
Втулка вала |
Карбид вольфрама |
|
|
14 |
Втулка |
Керамика (окись алюминия) |
||
15 |
Заливные/сливные пробки |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
16 |
Стяжные болты для |
Оцинкованная сталь |
EN 10277-3-36SMnPb14 (1.0765) |
|
СЕРИИ ХVМ 2, 4, 8, 16 – МОДЕЛИ N, V, C |
||||
№ |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
ССЫЛКА НА СТАНДАРТ |
|
ЕВРОПА |
США |
|||
1 |
Корпус насоса |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
2 |
Рабочее колесо |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
3 |
Диффузор и верхняя распорка |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
4 |
Внешняя рубашка |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316 |
5 |
Вал |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
6 |
Адаптер |
Чугун |
EN 1561-GJL-250 (JL1040) |
ASTM Класс 35 |
7 |
Плита основания |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
8 |
Муфта (до 4 кВт) |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
9 |
Уплотнение корпуса |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
10 |
Торцевое уплотнение вала |
Карбид кремния/графит/ EPDM |
|
|
11 |
Уплотнительные кольца |
EPDM |
|
|
12 |
Защитный кожух муфты |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
13 |
Втулка вала |
Карбид вольфрама |
|
|
14 |
Втулка |
Керамика (окись алюминия) |
|
|
15 |
Заливные/сливные пробки |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
16 |
Стяжные болты для |
Нержавеющая сталь |
EN 10088-1-X17CrNi16-2 (1.4057) |
AISI 431 |
ЭЛЕКТРОДВИГАТЕЛИ
Типы применяемых двигателей: 2-х полюсные:
СЕРИЯ ХVM 2, 4, 8, 16
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН
ТИП |
P2 |
P2 |
l/min |
0 |
150 |
167 |
200 |
233 |
267 |
300 |
350 |
400 |
XVM16 02 |
2.2 |
3 |
|
35 |
32.5 |
32 |
31 |
29.5 |
27.5 |
25 |
20 |
14.3 |
XVM16 03 |
3 |
4 |
|
52 |
49 |
48 |
46 |
44 |
41 |
37.5 |
30.2 |
21.5 |
XVM16 04 |
4 |
5.5 |
|
69 |
65 |
64 |
62 |
59 |
54.5 |
50 |
40.3 |
28.6 |
XVM16 05 |
5.5 |
7.5 |
|
86 |
81 |
80 |
77 |
73 |
68.5 |
62 |
50 |
35.8 |
XVM16 06 |
5.5 |
7.5 |
|
104 |
98 |
96 |
91 |
88 |
82 |
75 |
60.5 |
43 |
XVM16 07 |
7.5 |
10 |
|
121 |
114 |
112 |
108 |
103 |
96 |
87 |
70.5 |
50 |
XVM16 08 |
7.5 |
10 |
|
138 |
130 |
128 |
123 |
117 |
109 |
100 |
81 |
57 |
XVM16 10 |
11 |
15 |
|
173 |
163 |
160 |
154 |
147 |
137 |
125 |
101 |
71 |
XVM16 12 |
11 |
15 |
|
207 |
195 |
192 |
185 |
176 |
164 |
150 |
121 |
86 |
XVM16 14 |
15 |
20 |
|
242 |
228 |
224 |
215 |
205 |
192 |
175 |
141 |
100 |
XVM16 15 |
15 |
20 |
|
260 |
244 |
240 |
131 |
220 |
205 |
187 |
151 |
108 |
СЕРИЯ ХVМ16, РАЗМЕРЫ И ВЕС, 2900 ОБ/МИН
Версия типа - F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
Версия типа – N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа – V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа – C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
ТИП |
ДВИГАТЕЛЬ |
ЗМЕРЫ (мм) |
ВЕС (кг) |
||||||||||
кВт |
ТИПО- |
L1 |
L2 |
M |
D |
D2 |
НАСОС |
ЭЛЕКТРО |
|||||
1-ФАЗ- |
3-ФАЗ- |
H |
1-ФАЗ- |
3-ФАЗ- |
1-ФАЗ- |
3-ФАЗ- |
|||||||
XVM16 02 |
2.2 |
90 |
383 |
280 |
315 |
122 |
159 |
145 |
181 |
177 |
140 |
15 |
30 |
XVM16 03 |
3 |
100 |
431 |
|
326 |
132 |
|
152 |
|
197 |
160 |
16 |
38.3 |
XVM16 04 |
4 |
112 |
469 |
|
335 |
132 |
|
180 |
|
197 |
160 |
17.5 |
44.2 |
XVM16 05 |
5.5 |
132 |
527 |
|
356 |
152 |
|
193 |
|
253 |
300 |
22 |
60.5 |
XVM16 06 |
5.5 |
132 |
565 |
|
356 |
152 |
|
193 |
|
253 |
300 |
23 |
61.5 |
XVM16 07 |
7.5 |
132 |
603 |
|
356 |
152 |
|
193 |
|
253 |
300 |
24 |
66.2 |
XVM16 08 |
7.5 |
132 |
641 |
|
356 |
152 |
|
193 |
|
253 |
300 |
25 |
67.2 |
XVM16 10 |
11 |
160 |
749 |
|
530 |
184 |
|
230 |
|
314 |
350 |
34 |
109 |
XVM16 12 |
11 |
160 |
825 |
|
530 |
184 |
|
230 |
|
314 |
350 |
36 |
111 |
XVM16 14 |
15 |
160 |
901 |
|
530 |
184 |
|
230 |
|
314 |
350 |
38 |
126 |
XVM16 15 |
15 |
160 |
939 |
|
530 |
184 30 |
|
230 |
|
314 |
350 |
39 |
127 |
Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.
У нас Вы можете заказать Вертикальные многоступенчатые насосы серии XVM16 05F55T 400/690, Арт. 140437 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками по телефону .+7964 510 7087 +7 912 692 16 05.
