Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681
FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.

Производитель: Espa
Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

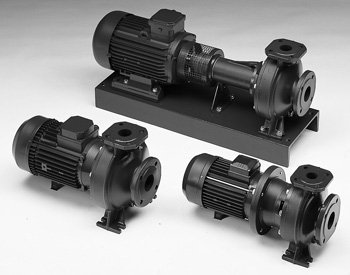

Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS-FNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

2-Х ПОЛЮСНЫЕ

4-Х ПОЛЮСНЫЕ

FNS100 160/300

FNS4 125 315/220

FNS100 200/300

FNS4 125 315/300

FNS100 200/370

FNS4 150 250/150



FNS4 150 250/185



FNS4 150 250/220



FNS4 150 250/300



FNS4 150 315/300

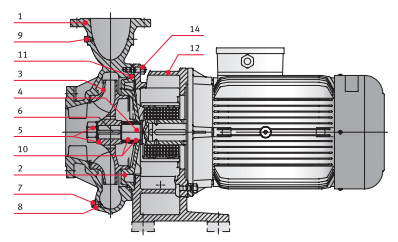

ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

3

Рабочее колесо

Чугун
Бронза

EN 1561-GJL-250 (JL1040)
EN 1982-CuSn10-C (CC480K)

ASTM Класс 35
UNS C90700

4

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X20Cr13 (1.4021)

AISI 420

5

Установочная гайка и
шайба для фиксации
рабочего колеса

Cталь

6

Шпонка

Cталь

EN 10083-1-C45E (1.1191)

-

7

Заглушка заливного и
сливного отверстий

Cталь

8

Уплотнения заливного и
сливного отверстий

Асбестовое свободносинтетическое волокно

9

Отверстия для
подключения манометров

Cталь

10

Торцевое уплотнение

Карбид кремния/Графит/EPDM (в стандартных моделях)

11

Уплотнительные кольца

EPDM (стандартная версия)

12

Адаптер

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

13

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

14

Болты и винты для
крепления корпуса насоса

Сталь





СЕРИЯ FN – 2FN - FNS - FNF ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2 kW

P2
HP

l/min
m3/h

0
0

1333
79.98

1500
90

1667
100

2000
120

2500
150

200
3333

4167
250

5000
300

5833
350

6667
400

8333
500

9167
550

10000
600

10833
650

100-160/185

18.5

25



26.7

26.8

26.6

26

25.8

24.5

21.4

17.4

12.6













100-160/220

22

30



33

33

32.7

32.4

31.6

30

26.6

22.2

16.8













100-160/300

30

40



42.3

42

42

42

41

39

36

31.5

26

19.6











100-200/185

18.5

25



36.4



34.5

34

32.4

29.5

23.2

15.2















100-200/300

30

40



49



48.5

48

47

45

40

33.2

24.6













100-200/370

37

50



56



55.6

55

54

52

48

41

33.2













100-200/450

45

60



61



61

61

60

59

55

49

41

31.6











100-250/300

30

40



54.6





53.3

52

48

41

29.5

14.9













100-250/450

45

60



68.8





68.1

67

65

58

49

36.3













100-250/550

55

75



78.5





78.1

77

75

70

62

49

34











100-250/750

75

100



91.8





91.7

91

89

85

78

68

54











100-250/900

90

120



103





102.8

102

101

97

90

80

66

49









125-200/300

30

40



32.4







30.5

29.1

26.5

23.9

21.4

19

16.2









125-200/450

45

60



47







45.5

44

42

39.2

36.2

32.9

29.4

21







125-200/550

55

75



57.3







55.7

55

53

50

47

44

39.5

29.5

23.5





125-270/750

75

100



64.9









64.6

63

60

57

54

50

40

34.1





125-270/900

90

120



75.1









74.5

73

71

68

65

61

51

46

36.7



125-270/1100

110

150



87.6









86.7

85

83

80

77

74

64

56

47



125-270/1320

132

180



96.8









96.1

94

92

90

87

83

75

69

61

50.7

Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

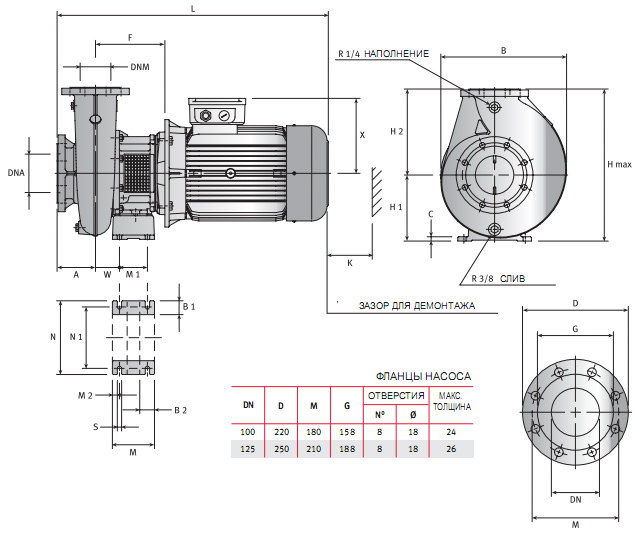

СЕРИЯ FNS РАЗМЕРЫ И ВЕС

ТИП
НАСОСА

РАЗМЕРЫ (мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W

X

B1

B2

C

H1

M

M1

M2

N

N1

S

FNS 100-160/220

100

125

125

226

280

78

280

45

48

14

215

137

91

23

240

200

14

411

495

941

143

280

FNS 100-160/300

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

435

530

1016

143

443

FNS 100-200/300

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

405

530

1016

153

435

FNS 100-200/370

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

405

530

1016

153

464

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.


Все товары этого производителя
Стоимость
5 810.51 €

У нас Вы можете заказать Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками по телефону .+7964 510 7087 +7 912 692 16 05.

Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего бассейна фонтана и саун!

 купить, цены, магазин, продажа, оптом  Скачать Полны каталог продукций

Магазин Бассейны-сауны-фонтаны Режим работы с 10 00 до 18 00 вс. выходной

Екатеринбург,

ул. Луначарского д. 171,
"Бассейны-сауны"
сот.
+7 912 692 16 05

тел./факс  aquapool66@mail.ru

Тех подержка

aquapoolurfo@mail.ru
Skype pogosyan1001
What sapp +77026408142

Офис в Москве тел: +7950190 1579. +7964 510 7087 www.poolaqua.ru

Оборудование для бассейнов | Сборные бассейны Azuro | Оборудование для Саун | Harvia | Astral | Оборудование забора и подачи воды | Сборно-оазборные бассейны Astral ESPA Насосы Hayward Насосы Speck | Оборудование для освещения | Водпады и водяные пушки | Противотоки |Пылесосы | Аэромассаж | Химия hth Дозирующее оборудование Etatron Hayward CTX helo | Аква-Аэробика Скиммер | Фильтр | Плёнка для Бассейна ПВХ | Оборудование для саун и бань

Корзина

Корзина пуста

Расчет стоимости бассейна
Заказать расчет стоимости бассейна
Каталог производителей
AlkorplanAquamusiqueAstralPoolBayrolBehnckeBombas Saci CCEICTXCoraplaxDinotecMaytronics EspaEtatronFLAG S.p.A. FlexinoxFontanaHTHHarviaHaywardHeloIASOIMLInfradocKastorLovibondMTHOasePahlenPeraquaSafe-RainSawoSekoSerapoolTriogenTyloVan ErpАкватехникаАквасекторМАРКОПУЛ-КЕМИКЛС Bombas PSHDanVexПТК СпортHYGROMATIK НПО ЛИТDanVexFiberpoolKokidoXENOZONEOctopus medical equipmentEWAC MedicalJacuzzi ОВЕНWellis SpaSTEAMTECMUSTANGWATERMAN ГерманияHST Synthetics Ltd КанадаТМ ПАРОМАКСНОВОСИБИРСКИЙ КЕДРОВЫЙ ЗАВОДDАРИН Русская техника для бассейновALGE-TIMINGALFAsept antisepticPolien скульптурные фонтаныAquaviva  компании AQA CONSTRUCCIONES METALICAS TYBSA S.L.Aquapool-GroupGEMAS

все производители

Справочник организаций



Аквапарки
Свердловская обл., Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край, Челябинская обл.,
Бани
Свердловская обл., Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Бассейны
Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Гостиницы
Свердловская обл., Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Татарстан, Тюменская обл., Челябинская обл.,
Спортивные комплексы
Свердловская обл., Курганская обл., Тюменская обл.,
закрыть

Выберите Ваш регион
